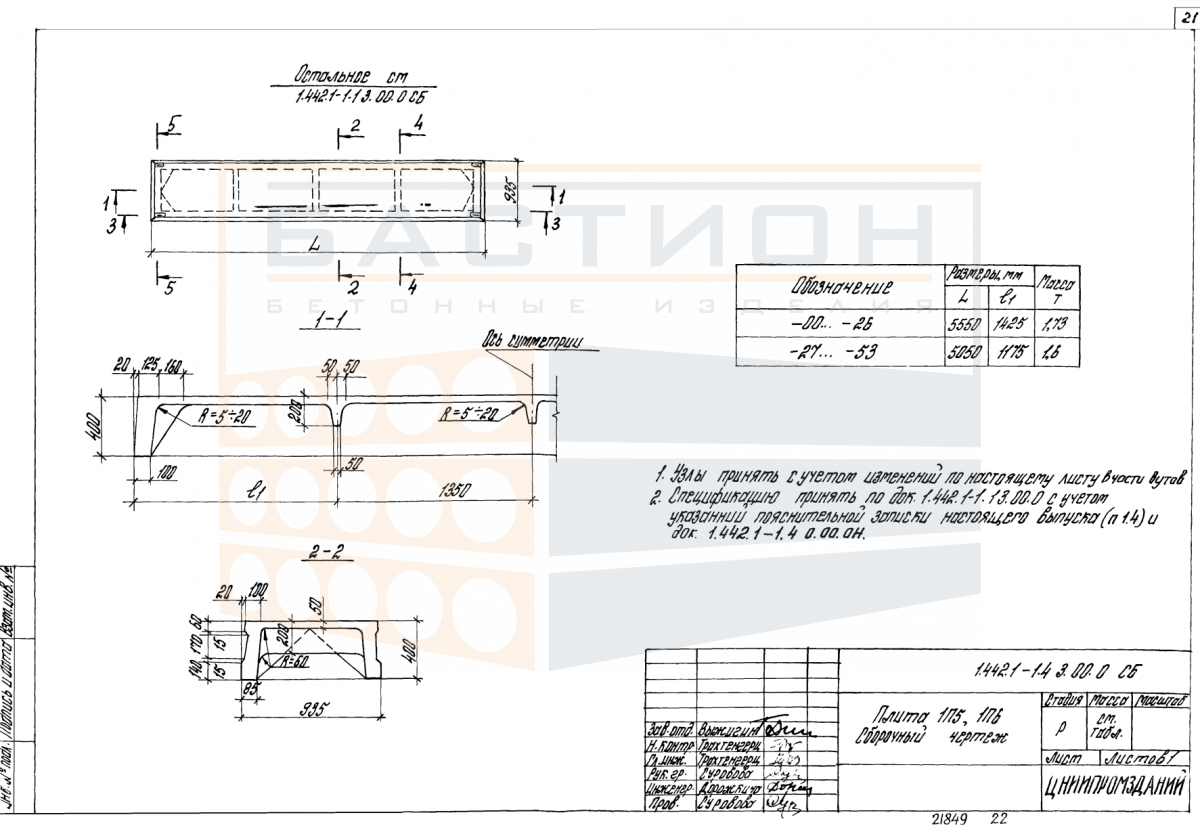

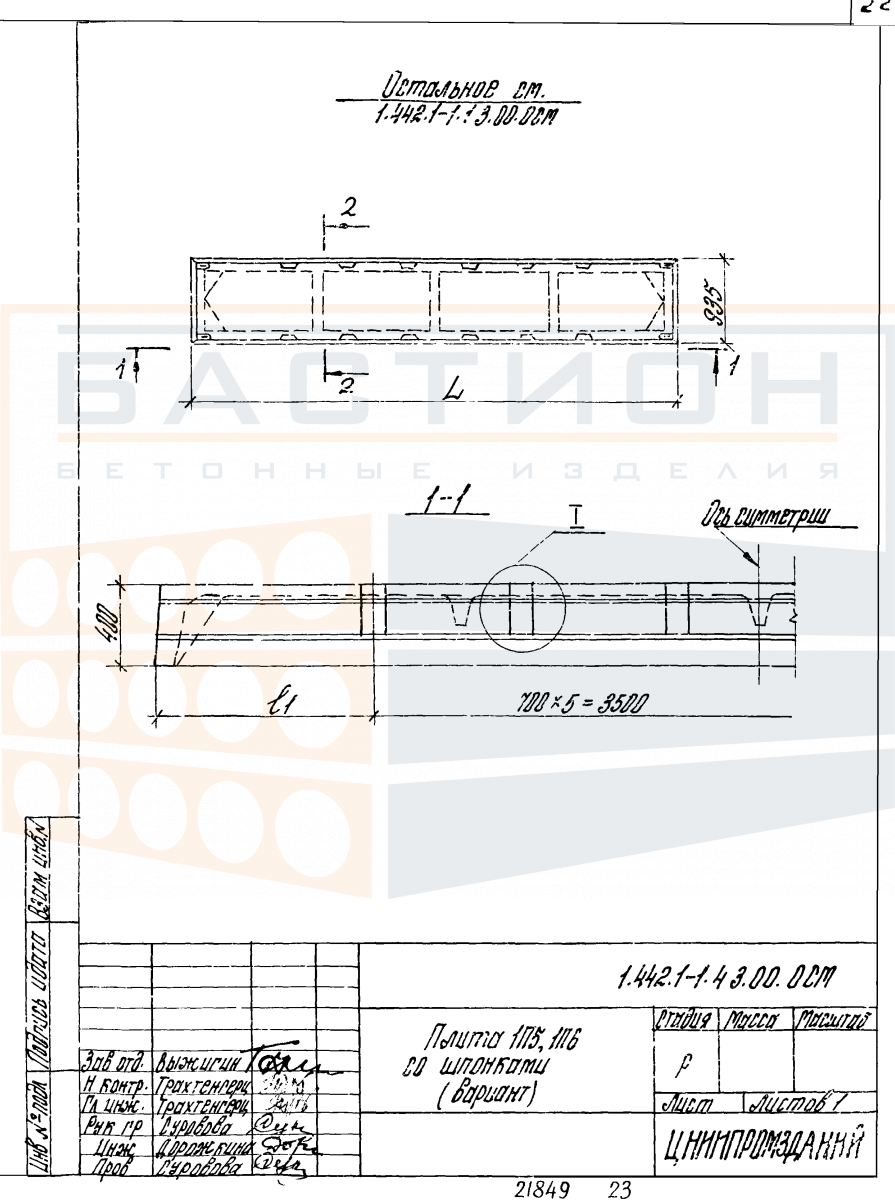

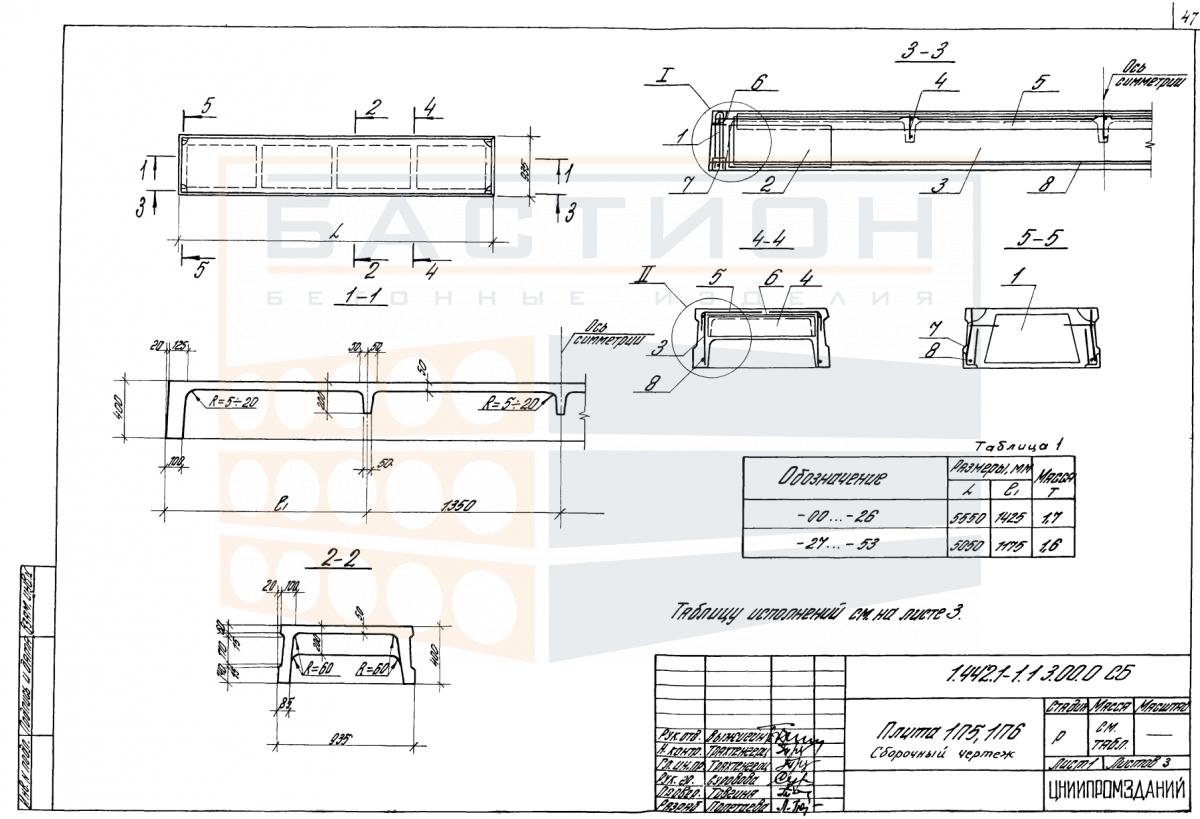

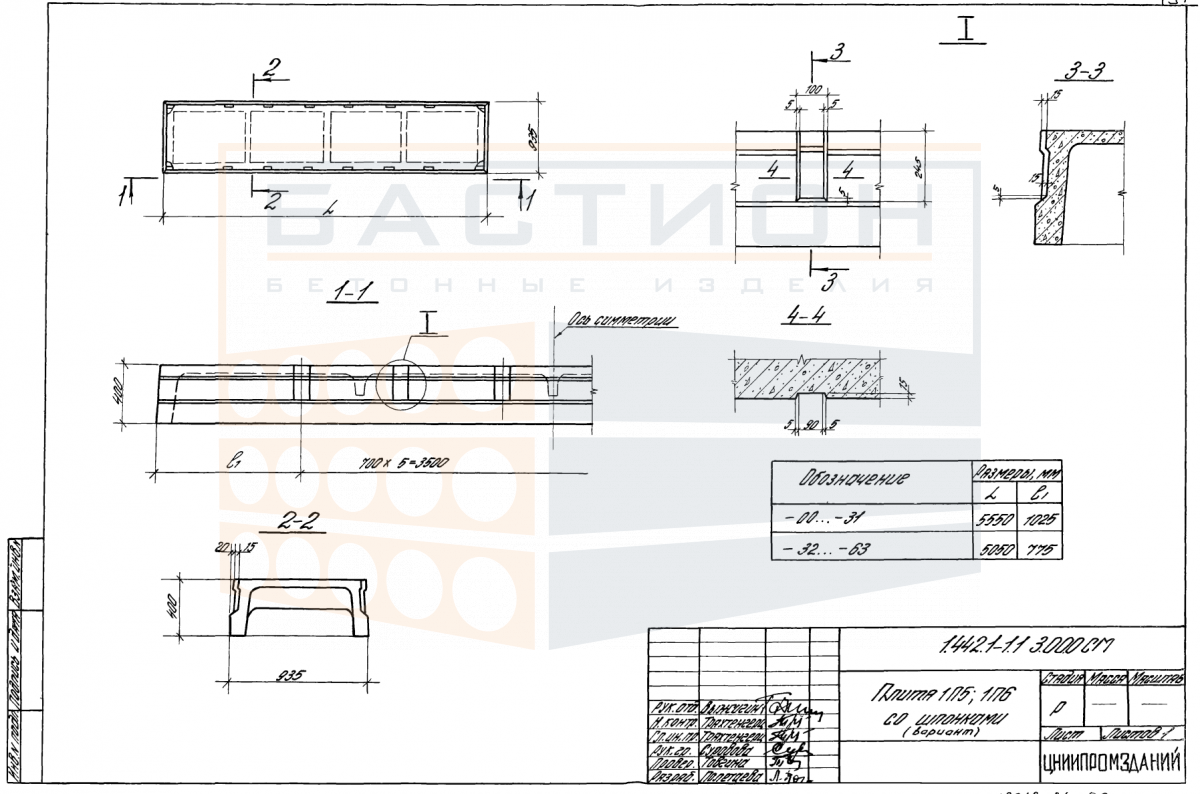

Плита ребристая 1П 6 - 1/2/3/4/5/6/7 АтV СК Т/П - П (В), серия 1.442.1-1, выпуски 1, 4

Плита ребристая 1П 6 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного или технического перекрытия. Изделие относится к серии 1.442.1-1, выпуски 1, 4, которая предназначена для сборных железобетонных ребристых плит покрытий и перекрытий. Конструкция плиты включает два продольных ребра и полку, что обеспечивает восприятие изгибающих нагрузок в пролете и передачу усилий на опорные конструкции.

Плита рассчитана на эксплуатацию в отапливаемых и неотапливаемых зданиях различного назначения. Длина плиты составляет 5050 мм, ширина 935 мм, высота 400 мм. Масса изделия в зависимости от исполнения варьируется от 1300 до 1600 кг, что влияет на выбор грузоподъемного оборудования при монтаже. Опирание плиты производится по коротким сторонам на ригели, балки или несущие стены с обеспечением проектной глубины опирания.

Область применения и технические особенности

Монтаж плиты выполняется в строгом соответствии с проектной документацией, определяющей схему раскладки, величину опирания и сопряжение с соседними элементами. Плиты укладываются на выверенные опорные поверхности с использованием выравнивающего слоя цементно-песчаного раствора. Стыки между плитами омоноличиваются для обеспечения совместной работы перекрытия.

• Плита работает в пролете между несущими опорами, воспринимая постоянные и временные нагрузки от пола, перегородок, оборудования и людей.
• Продольные ребра выполняют функцию главных балок, концентрируя арматуру в зонах максимальных изгибающих моментов и повышая жесткость конструкции.
• Проектная глубина опирания плиты на опорные конструкции должна быть не менее 80 мм для обеспечения надежной передачи усилий.
• Монтаж плиты допускается только при наличии проектных отметок и осей, а также после проверки горизонтальности опорных поверхностей.
• Торцевые зоны плиты содержат выпуски арматуры для анкеровки, их повреждение при строповке и разгрузке недопустимо.
• Швы между плитами заполняются мелкозернистым бетоном по проекту, при этом не допускается использование пустот между ребрами для прокладки коммуникаций без проектного обоснования.
• Ошибки при монтаже, такие как недостаточная глубина опирания, перекос плиты или монтаж на неподготовленное основание, приводят к перераспределению нагрузок и снижению несущей способности перекрытия.

Правильное выполнение монтажных операций и соблюдение проектных решений по омоноличиванию стыков обеспечивают длительную эксплуатацию перекрытия без образования трещин и деформаций.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном твердом основании, исключающем просадку грунта. Под каждую плиту в зонах опирания (по коротким сторонам) укладываются деревянные прокладки толщиной не менее 50 мм, расположенные строго по вертикали во всех рядах штабеля. Высота штабеля не должна превышать 2,5 метра и определяется с учетом массы плит и устойчивости.

Транспортировка плит осуществляется в горизонтальном положении с фиксацией от продольного и поперечного смещения. Запрещается перевозка навалом или с опиранием на ребра и монтажные петли. Погрузка и выгрузка производятся с использованием мягких стропов или траверс, исключающих повреждение бетонных поверхностей и арматурных выпусков. Ударные нагрузки и резкие рывки при перемещении не допускаются.
