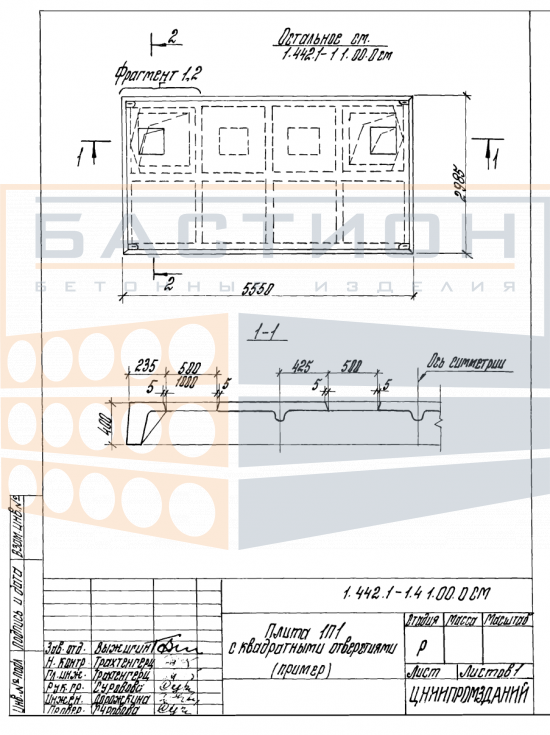

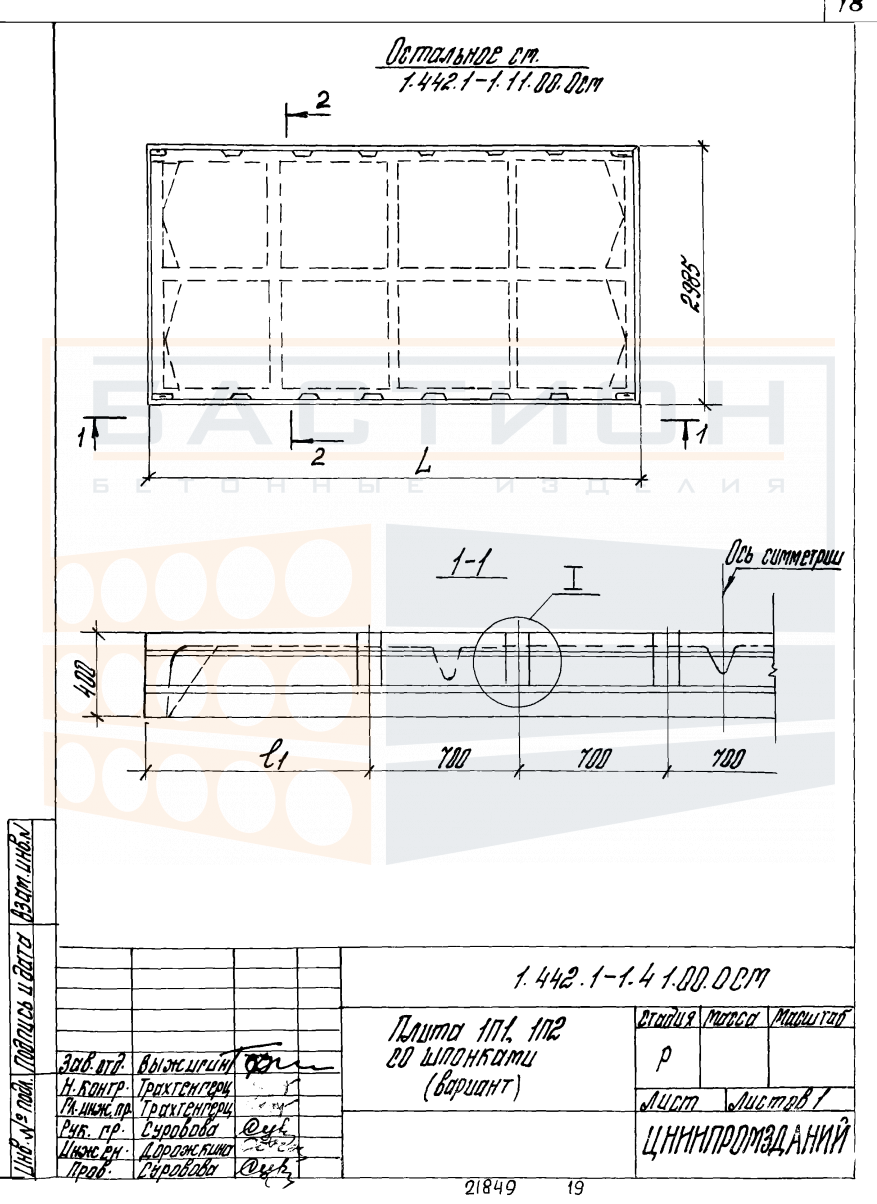

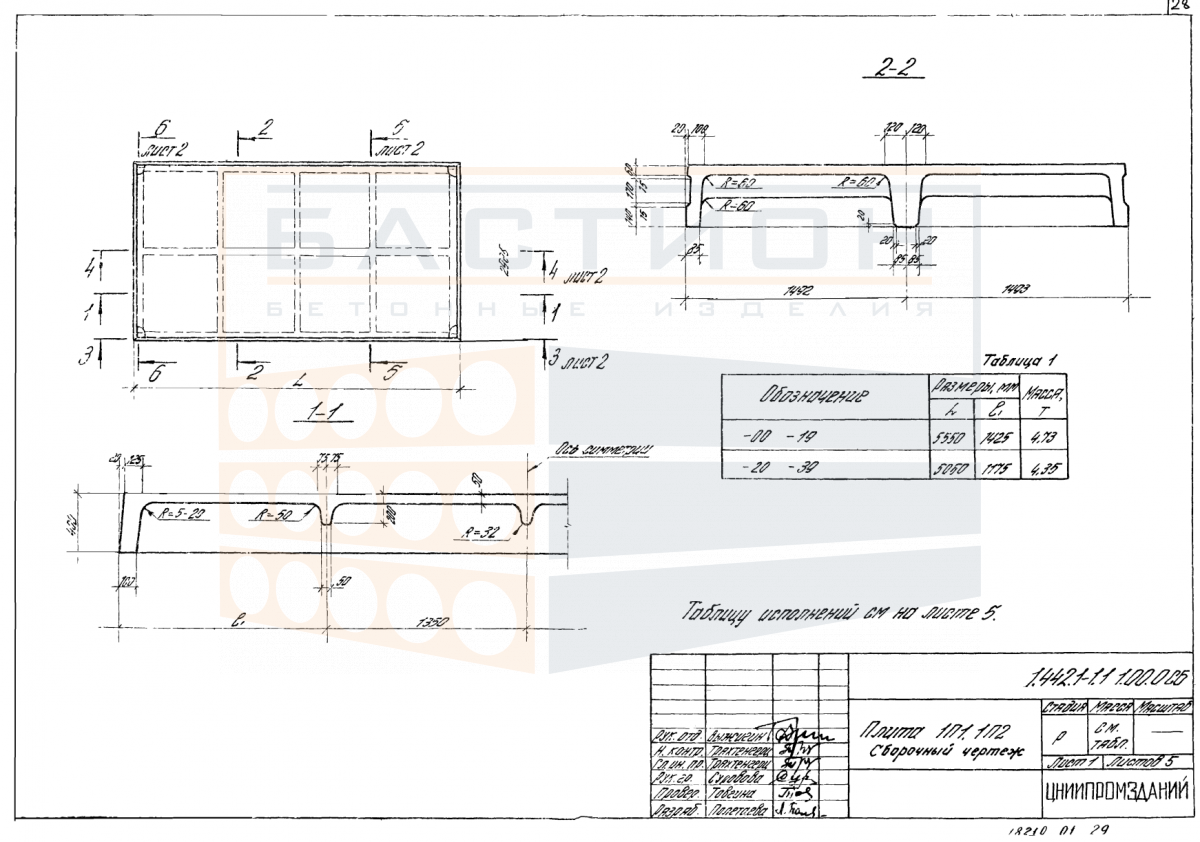

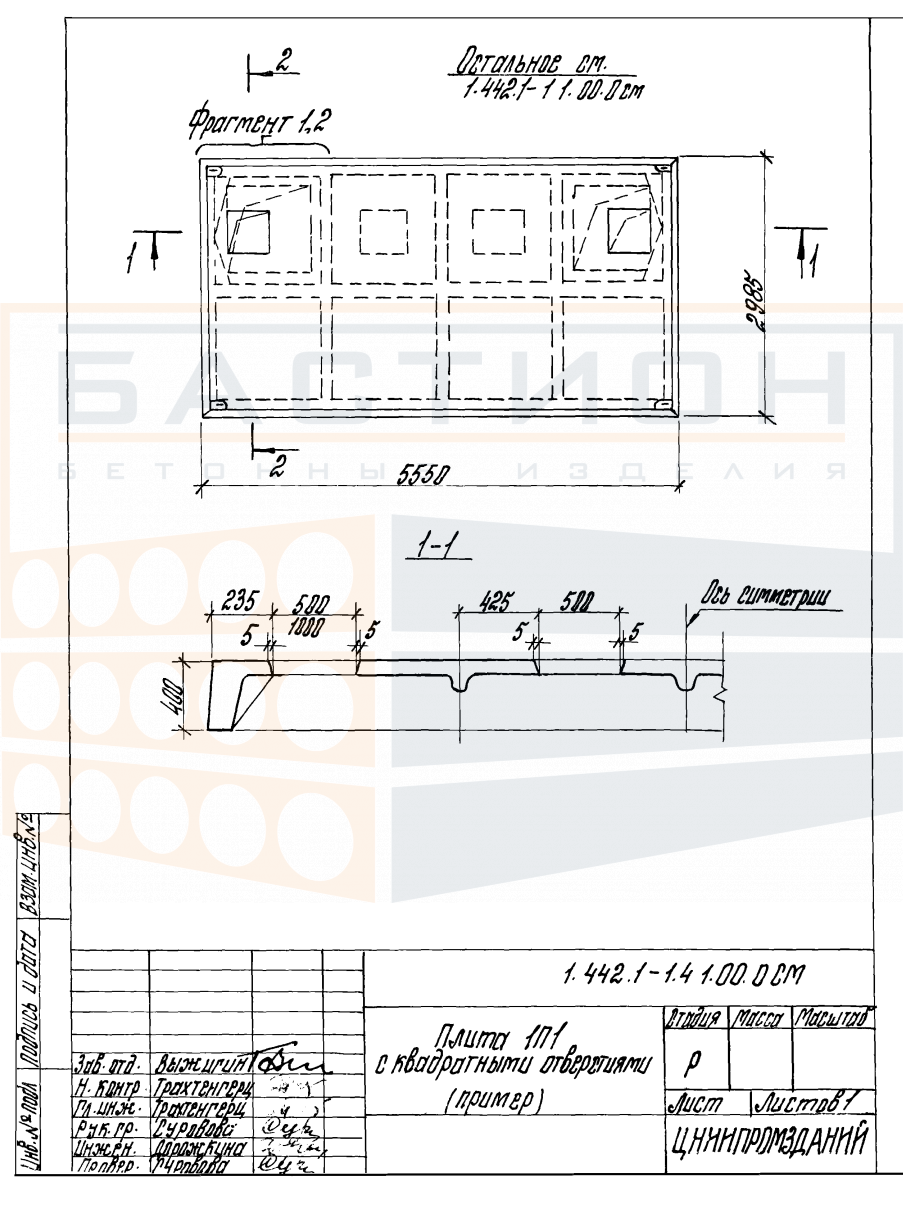

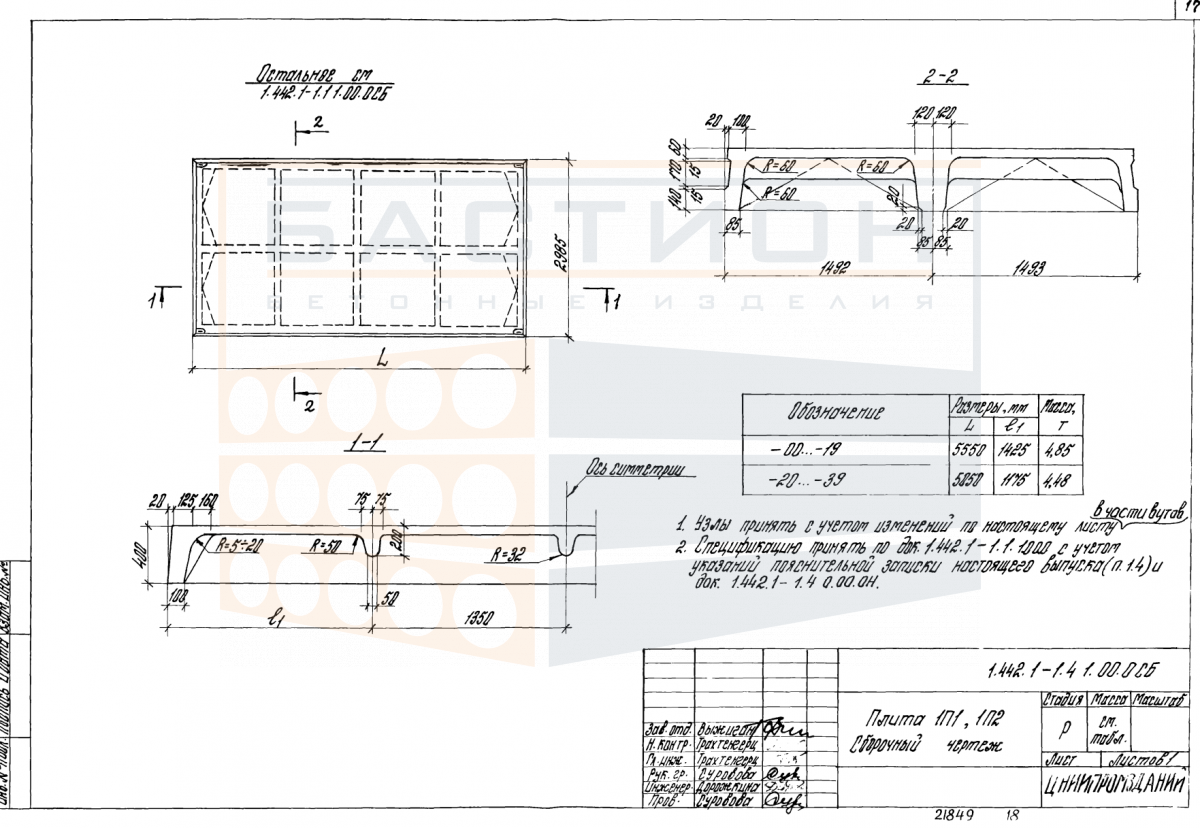

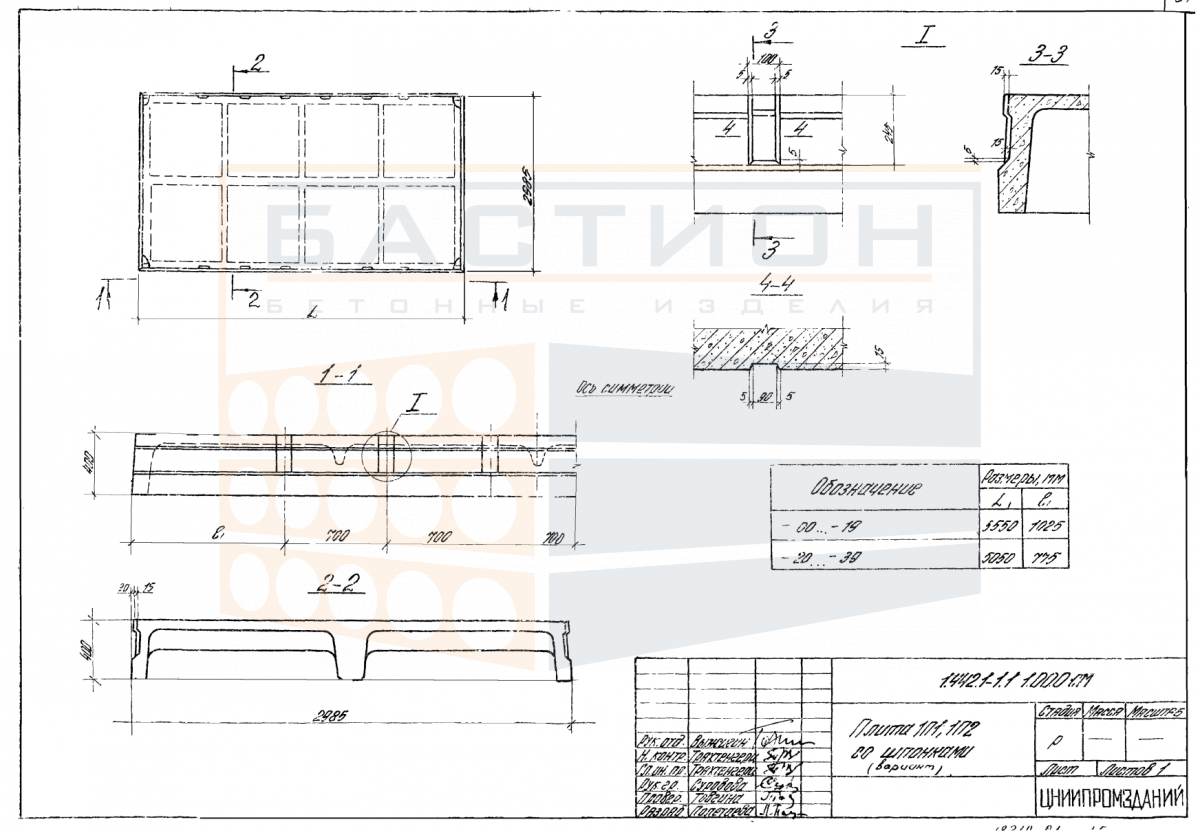

Плита ребристая 1П 1 - 1/2/3/4/5 АтV Т/П (В), серия 1.442.1-1, выпуски 1, 4

Плита ребристая 1П 1 — это железобетонный сборный элемент горизонтальной несущей системы здания, применяемый для устройства перекрытий и покрытий в промышленных и гражданских сооружениях. Изделие относится к серии 1.442.1-1, выпуски 1 и 4, и предназначено для восприятия нагрузок от пола, людей, оборудования и передачи их на несущие стены, балки или ригели. Ребристая конструкция позволяет при относительно небольшом собственном весе обеспечить высокую несущую способность и жесткость перекрытия.

Применение ребристых плит требует точного соблюдения проектного положения: продольные ребра должны опираться на несущие элементы, а поперечные обеспечивают пространственную жесткость. Недостаточная глубина опирания или перекос при монтаже приводят к перераспределению напряжений и снижению несущей способности. Для данной плиты характерна работа в пролете с передачей усилий через опорные зоны, поэтому повреждение торцевых участков при транспортировке или разгрузке недопустимо.

Область применения и технические особенности

Монтаж ребристой плиты 1П 1 выполняется на подготовленное основание с выверкой по осям и отметкам. Опирание осуществляется на железобетонные ригели, балки или стены в соответствии с рабочими чертежами серии 1.442.1-1. Для обеспечения совместной работы плит перекрытия предусматривается заполнение продольных и поперечных швов бетоном или мелкозернистой смесью по проекту. Анкеровка плит в несущие конструкции выполняется сваркой закладных деталей и последующим омоноличиванием.

• Продольные ребра плиты работают как балки, воспринимающие изгибающие моменты в пролете; поперечные ребра обеспечивают общую устойчивость и распределение нагрузки.
• Глубина опирания плиты на несущие конструкции принимается не менее 120 мм с обязательной опорой на бетонную подливку или металлические прокладки по проекту.
• Швы между смежными плитами шириной 20–40 мм заполняются цементно-песчаным раствором класса не ниже В15 для передачи сдвиговых усилий.
• Монтажные петли используются только для строповки и не должны повреждаться; после монтажа они отгибаются или срезаются в соответствии с указаниями рабочей документации.
• При складировании плиты укладываются в горизонтальное положение на деревянные прокладки, расположенные в местах опирания ребер, совпадающие по вертикали в штабеле.
• Транспортировка допускается только в горизонтальном положении с фиксацией изделий от продольных и поперечных смещений; погрузка и разгрузка производятся с использованием траверс, исключающих ударные нагрузки.

Соблюдение изложенных требований при монтаже и эксплуатации ребристых плит обеспечивает проектную надежность перекрытия и исключает развитие дефектов, связанных с неправильным опиранием или повреждением конструкции.

Правила хранения и транспортировки изделия

Хранение ребристых плит 1П 1 осуществляется на открытых площадках с ровным основанием, исключающим просадки. Изделия укладываются в горизонтальном положении на деревянные брусья или бетонные подкладки, расположенные строго в местах опирания продольных ребер. При штабелировании вышележащие плиты устанавливаются на прокладки, совпадающие по вертикали с нижними, что предотвращает появление изгибающих усилий от неравномерной опоры.

Транспортировка плит производится в горизонтальном положении с надежным креплением к кузову транспортного средства с помощью растяжек или упорных брусьев. Запрещается перевозка навалом или с опиранием на слабые кромки. Строповка выполняется за монтажные петли с использованием траверс, обеспечивающих вертикальное положение строп, без рывков и раскачивания. При разгрузке не допускается сбрасывание и удары об основание.
