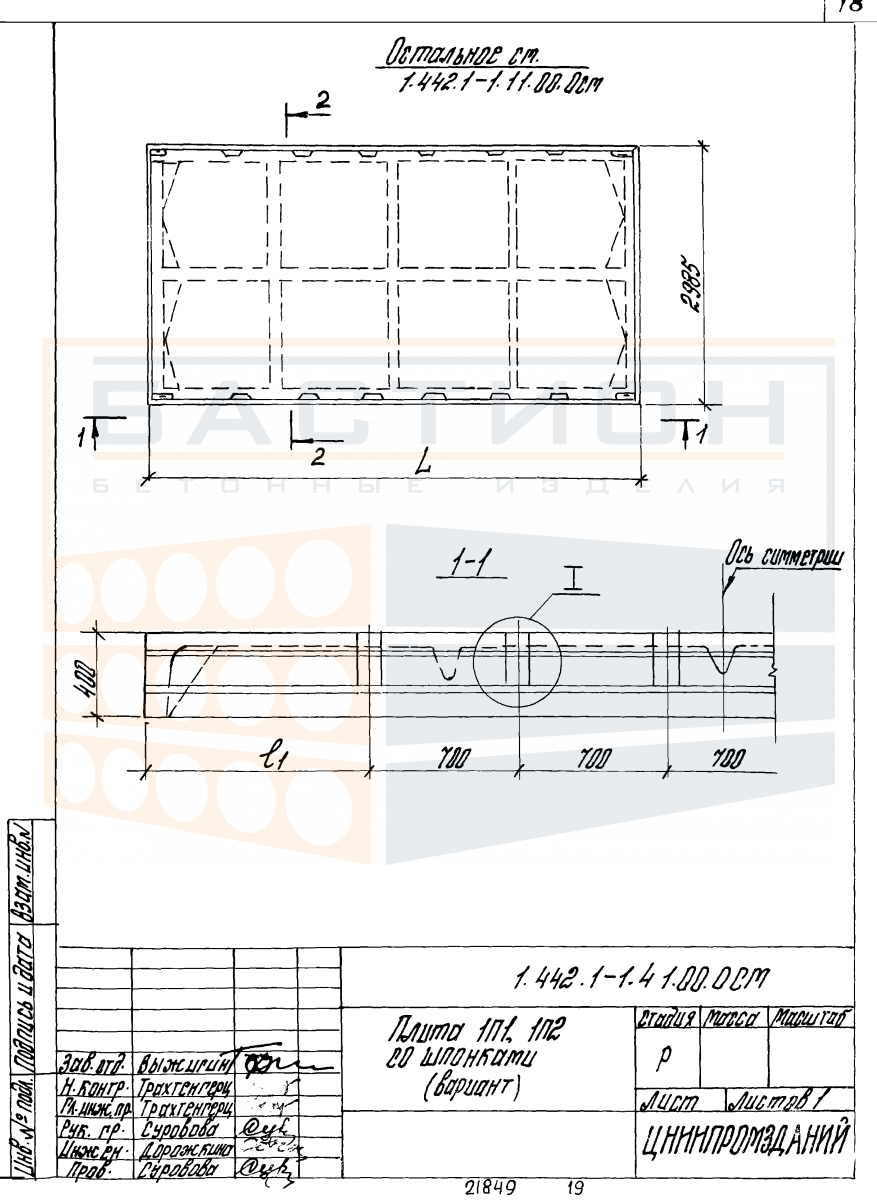

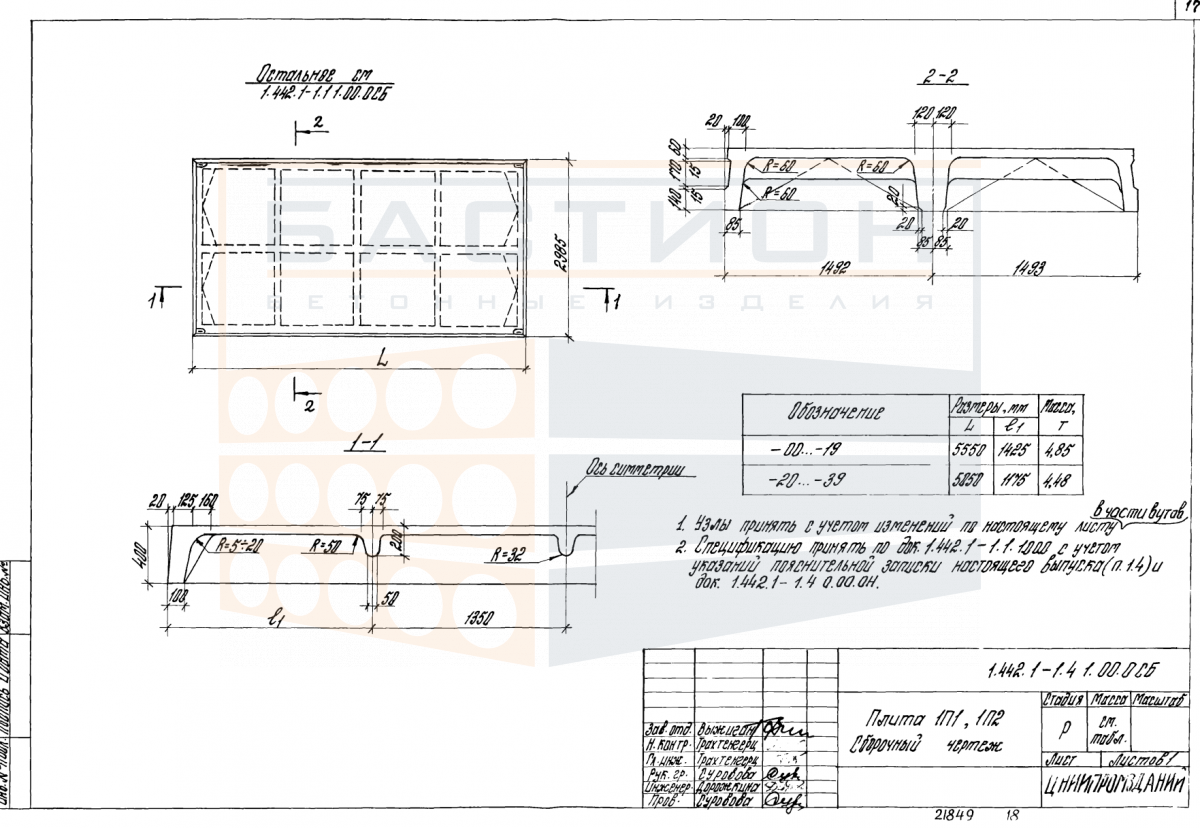

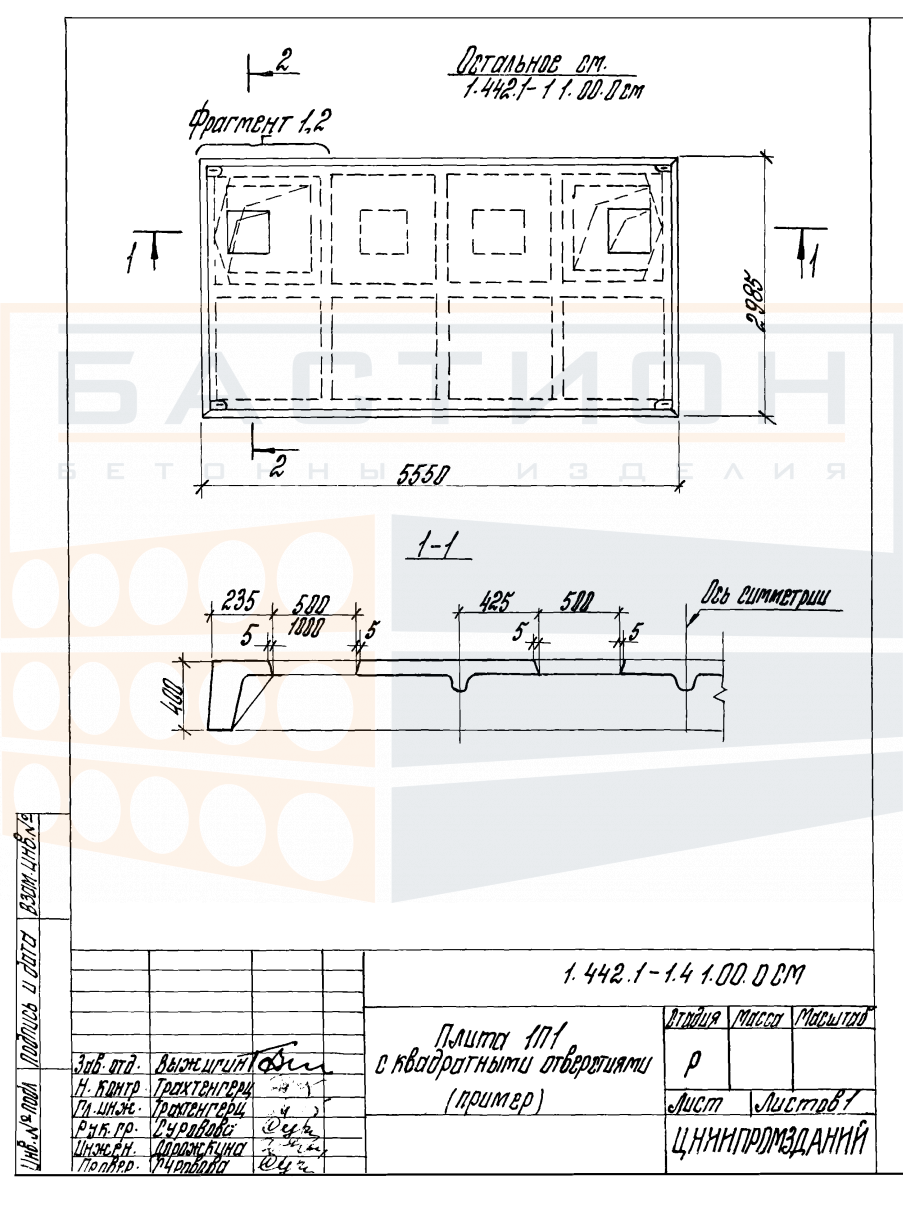

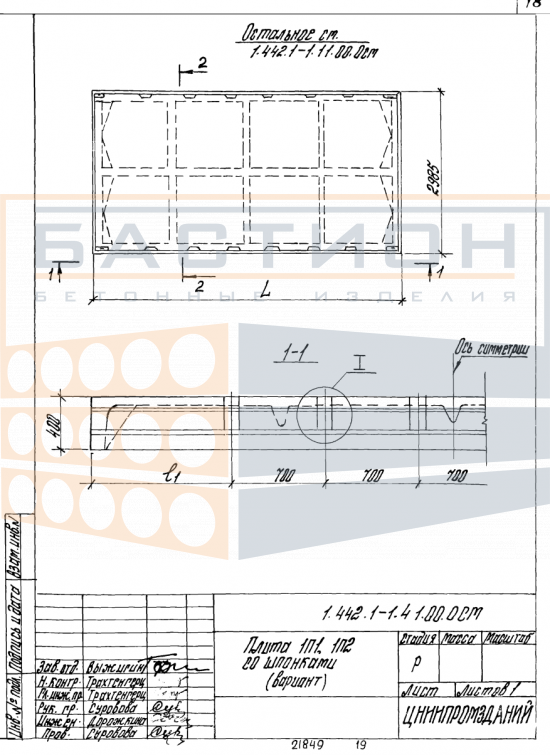

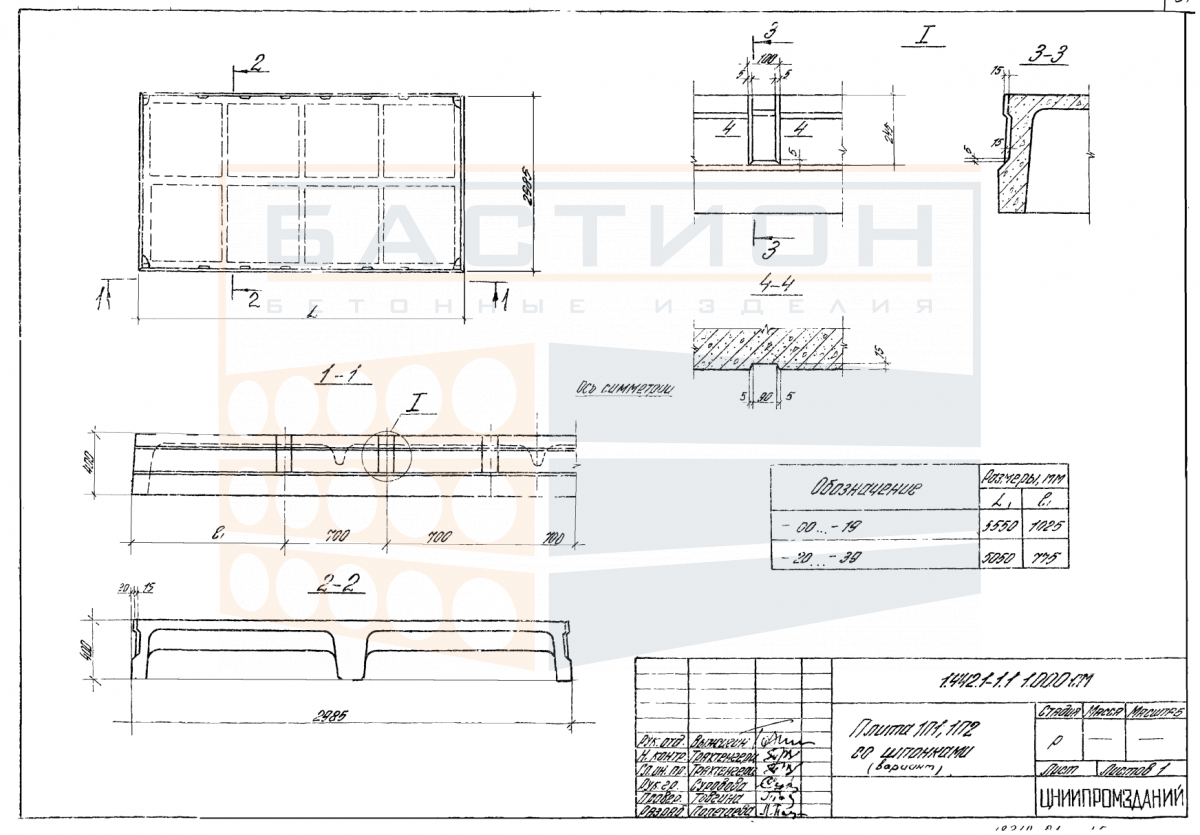

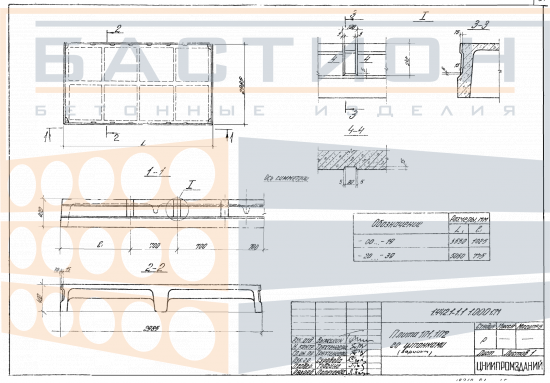

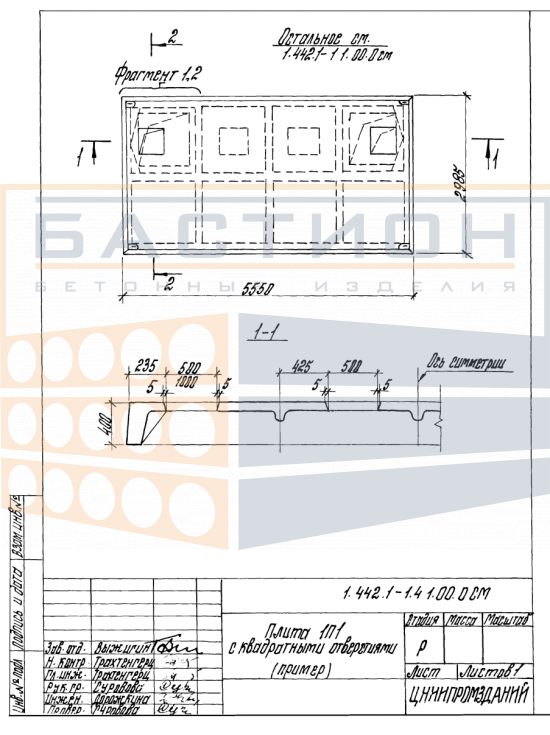

Плита ребристая 1П 1 - 1/2/3/4/5 АIV Т/П (В), серия 1.442.1-1, выпуски 1, 4

Плита ребристая 1П 1 — это железобетонный элемент горизонтальной несущей системы, предназначенный для формирования перекрытий в промышленных и гражданских зданиях. Изделие относится к серии 1.442.1-1, выпуски 1 и 4, и применяется в составе сборных железобетонных конструкций. Ребристая структура плиты обеспечивает восприятие изгибающих нагрузок при опирании на несущие стены, балки или ригели.

Основное назначение плиты — восприятие постоянных и временных нагрузок от оборудования, людей, перегородок и передача их на опорные конструкции. Проектное положение плиты определяется ребристой конфигурацией: ребра ориентируются вниз, образуя балочную систему, работающую в пролете. Неправильная ориентация или недостаточное опирание могут привести к перераспределению усилий и снижению несущей способности перекрытия.

Область применения и технические особенности

Плита монтируется в перекрытиях с опиранием на металлические или железобетонные ригели, а также на кирпичные стены. Глубина опирания и схема анкеровки определяются проектом. Между плитами выполняются швы, которые заполняются бетоном с последующим омоноличиванием для обеспечения совместной работы элементов. При монтаже контролируется горизонтальность плоскости и совпадение осей.

• Ребристая форма плиты обеспечивает высокую жесткость при относительно малом расходе бетона по сравнению со сплошными плитами, что снижает собственный вес перекрытия.
• Опирание ребер должно производиться на несущие элементы без перекоса, все опорные зоны находятся в одном уровне, иначе возникают дополнительные напряжения.
• Торцевые участки плиты, прилегающие к опорам, имеют зоны концентрации напряжений, поэтому не допускаются повреждения кромок, сколы и трещины в этих зонах.
• Монтажные петли расположены на ребрах, строповка выполняется симметрично, чтобы исключить смещение центра тяжести. Запрещается кантовать плиту во время подъема.
• Стыки между плитами омоноличиваются по проекту, марка бетона для замоноличивания назначается не ниже класса бетона плиты, но конкретное значение задается рабочими чертежами.
• Плиты не предназначены для устройства монтажных отверстий не по проекту — сверление, штробление ребер и полок снижает несущую способность и может вызвать обрушение.

Перед монтажом проверяется состояние монтажных петель: они не должны иметь трещин, деформаций или коррозии. Если петли повреждены, необходимо привлекать специалистов для определения допустимого способа строповки.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровной площадке с твердым покрытием. Каждый ряд опирается на деревянные прокладки сечением не менее 100×100 мм, уложенные строго по одной вертикали в местах расположения ребер. Высота штабеля не должна превышать установленную проектом складирования с учетом массы плит и прочности подстилающего слоя.

Транспортировка осуществляется специализированным транспортом с фиксацией изделий от продольных и поперечных смещений. Погрузка производится с использованием траверс или строп, обеспечивающих равномерное распределение нагрузки. Запрещается перевозка плит навалом, а также сбрасывание их с транспортного средства. При разгрузке необходимо исключить удары о землю или другие конструкции.
