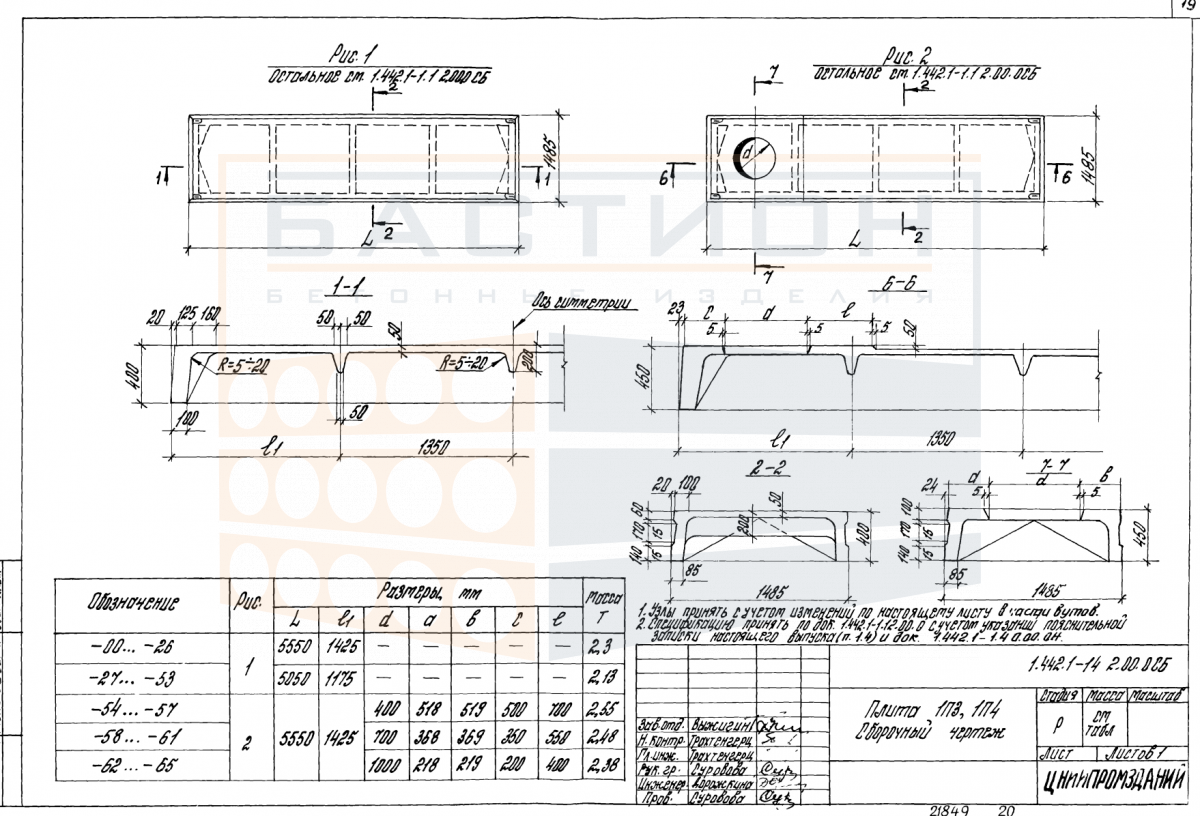

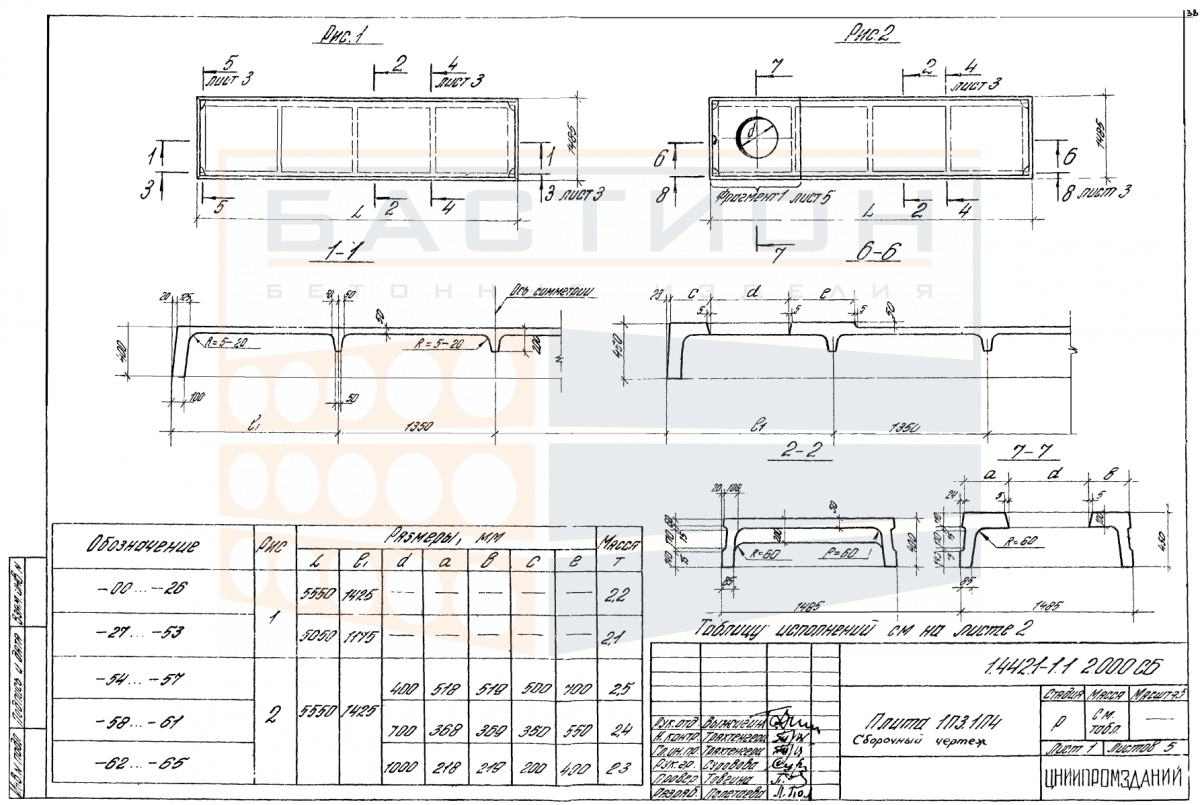

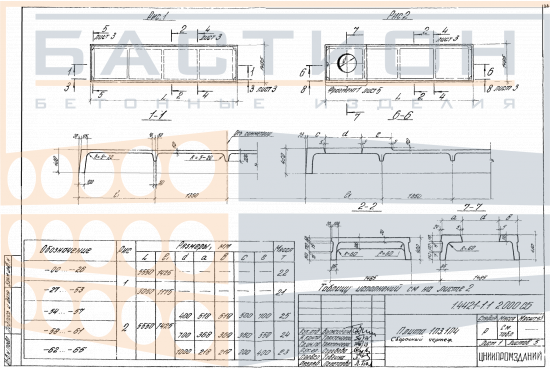

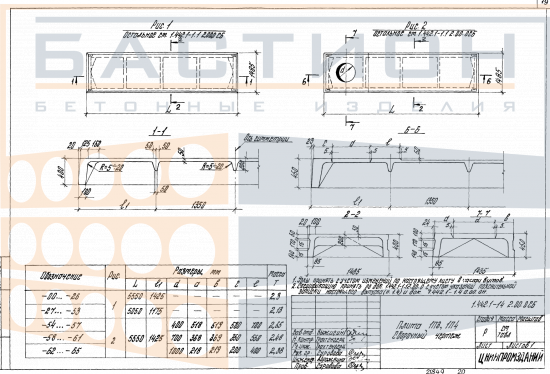

Плита ребристая 1П 3 - 1 (АIV / АтV СК / АтV / АтVI) Т/П - 1 (П) (В), серия 1.442.1-1, выпуски 1, 4

Плита ребристая 1П 3 — железобетонный элемент горизонтальной несущей системы здания, относящийся к серии 1.442.1-1 выпусков 1 и 4. Изделие предназначено для формирования межэтажных перекрытий и покрытий в зданиях каркасного типа с опиранием на ригели, балки или несущие стены. Продольные ребра плиты обеспечивают восприятие изгибающих нагрузок в пролете, а полка распределяет усилия от вышележащих конструкций и временных воздействий.

Применение плит данной серии ограничено проектными решениями, предусматривающими сборные железобетонные перекрытия с шагом несущих элементов, соответствующим габаритам изделия. Нарушение схемы опирания, перекос плиты при монтаже или повреждение торцевых зон приводят к перераспределению напряжений и снижению несущей способности. Выбор монтажного крана и строповочных приспособлений выполняется с учетом массы изделия, которая варьируется в зависимости от армирования и составляет до 2500 кг.

Область применения и технические особенности

Плиты устанавливаются в проектное положение с опиранием на заранее выверенные опорные поверхности. Глубина опирания и схема анкеровки задаются рабочей документацией серии. Омоноличивание швов между смежными плитами выполняется бетоном класса, указанного в проекте, для обеспечения совместной работы элементов перекрытия.

• Ребра плиты ориентируются в направлении пролета; опирание осуществляется на ригели или балки по всей ширине опорной зоны.
• Торцы изделия не допускается использовать в качестве опорной поверхности при складировании; прокладки располагаются только в местах, соответствующих расположению поперечных ребер.
• Монтажные петли предназначены для строповки; подъем производится с равномерным натяжением всех ветвей, без рывков и перекосов.
• Сопряжение плит с несущими элементами выполняется через заполнение швов бетоном с уплотнением; при необходимости устанавливаются анкерные связи.
• Повреждения полки или ребер в виде сколов и трещин снижают расчетную несущую способность; перед монтажом оценивается состояние бетона и арматуры.
• Пустоты в ребрах (при наличии) не используются для прокладки коммуникаций без согласования с проектной организацией.

После установки и омоноличивания стыков плита включается в работу как элемент жесткого диска перекрытия, воспринимающий вертикальные нагрузки и передающий их на вертикальные конструкции.

Правила хранения и транспортировки изделия

Хранение плит осуществляется в горизонтальном положении на ровном основании, исключающем неравномерную осадку грунта. Под опорные зоны (под ребра) укладываются деревянные или бетонные прокладки, совпадающие по вертикали в штабеле. Высота штабеля ограничивается устойчивостью и допустимой нагрузкой на нижние изделия.

При транспортировке плиты фиксируются в кузове транспортного средства с помощью инвентарных упоров и стяжек, предотвращающих смещение и удары о борта. Перевозка навалом не допускается. Монтажные петли и торцевые грани защищаются от механических повреждений. Выгрузка производится с использованием траверс или строп, исключающих перекос и раскачивание груза.
