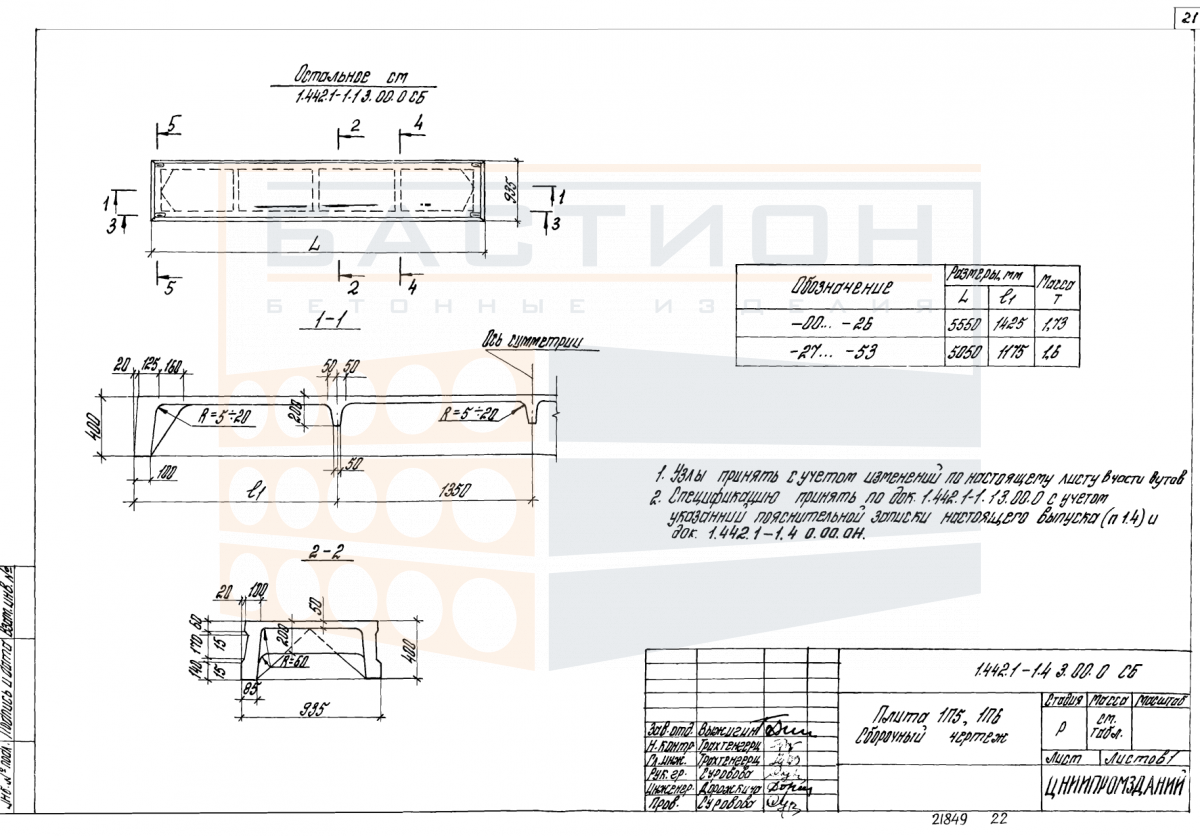

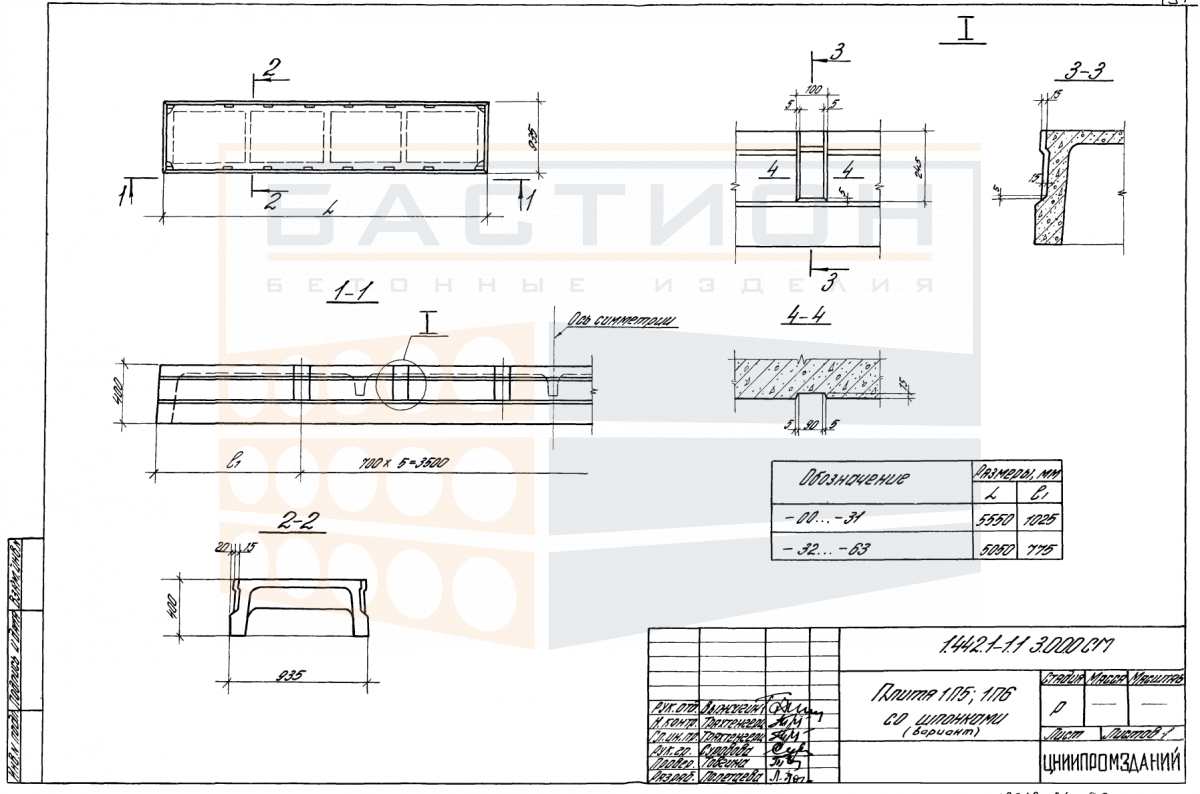

Плита ребристая 1П 6 - 1/2/3/4/5/6 АтVI Т/П (В), серия 1.442.1-1, выпуски 1, 4

Плита ребристая 1П 6 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования междуэтажных и чердачных перекрытий в зданиях каркасного типа. Изделие относится к серии 1.442.1-1, выпуски 1 и 4, и предназначено для восприятия эксплуатационных нагрузок от пола, перегородок, оборудования и людей с последующей передачей усилий на несущие балки, ригели или стены. Тяжелый бетон и стальное армирование обеспечивают прочность и жесткость при работе в пролете.

Ребристая конструкция плиты с продольными ребрами жесткости позволяет перекрывать пролеты до 6 м при сниженном собственном весе по сравнению с сплошными плитами. Основное применение — промышленные и гражданские здания, где требуется высокая несущая способность при ограниченной массе. Ошибки при монтаже, такие как недостаточная глубина опирания или повреждение торцевых зон, могут привести к снижению несущей способности и аварийным ситуациям.

Область применения и технические особенности

Монтаж плиты выполняется на предварительно подготовленные опорные поверхности с выверкой по осям и отметкам. Опирание осуществляется на стальные или железобетонные балки, ригели либо стены с обеспечением проектной глубины опирания. Сопряжение смежных плит выполняется через швы, которые омоноличиваются для обеспечения пространственной жесткости диска перекрытия. Рабочая арматура расположена в ребрах, воспринимающих изгибающие моменты.

• Работает в пролете между несущими опорами, передавая равномерно распределенную нагрузку на вертикальные элементы каркаса.
• Требует проектной глубины опирания, которая уточняется по рабочей документации серии 1.442.1-1.
• Крайние ребра и торцевые зоны не должны повреждаться при строповке и разгрузке, так как это снижает прочность сечения.
• Монтажное положение контролируется по отметкам и осям; не допускается опирание на неподготовленное или деформированное основание.
• Швы между плитами заполняются цементным раствором или бетоном согласно проектному решению для включения в совместную работу.
• Пустоты между ребрами не используются для прокладки коммуникаций без дополнительного проектного усиления.
• Типичной ошибкой является неправильная ориентация ребер — они должны опираться на несущие элементы, а не на слабые кромки.

Эксплуатационные характеристики плиты достигаются только при соблюдении проектных требований к опиранию, стыковке и омоноличиванию. Отступления от схем серии 1.442.1-1 требуют проверочного расчета.

Правила хранения и транспортировки изделия

Складирование плит выполняется в горизонтальное положение на ровном твердом основании. Прокладки устанавливаются в опорных зонах, соответствующих проектным точкам опирания. При штабелировании прокладки смежных ярусов должны располагаться строго по одной вертикали, чтобы избежать изгибающих нагрузок на тело плиты. Кромки и монтажные петли защищаются от повреждений.

Транспортировка осуществляется в положении, близком к проектному, с надежной фиксацией от продольного и поперечного смещения. Запрещается перевозка навалом или с опиранием на слабые элементы. Погрузка и разгрузка производятся с использованием стропов за монтажные петли, исключающих перекос и ударные нагрузки. Масса изделия (до 1600 кг) требует подбора грузоподъемного оборудования с запасом по усилию.
