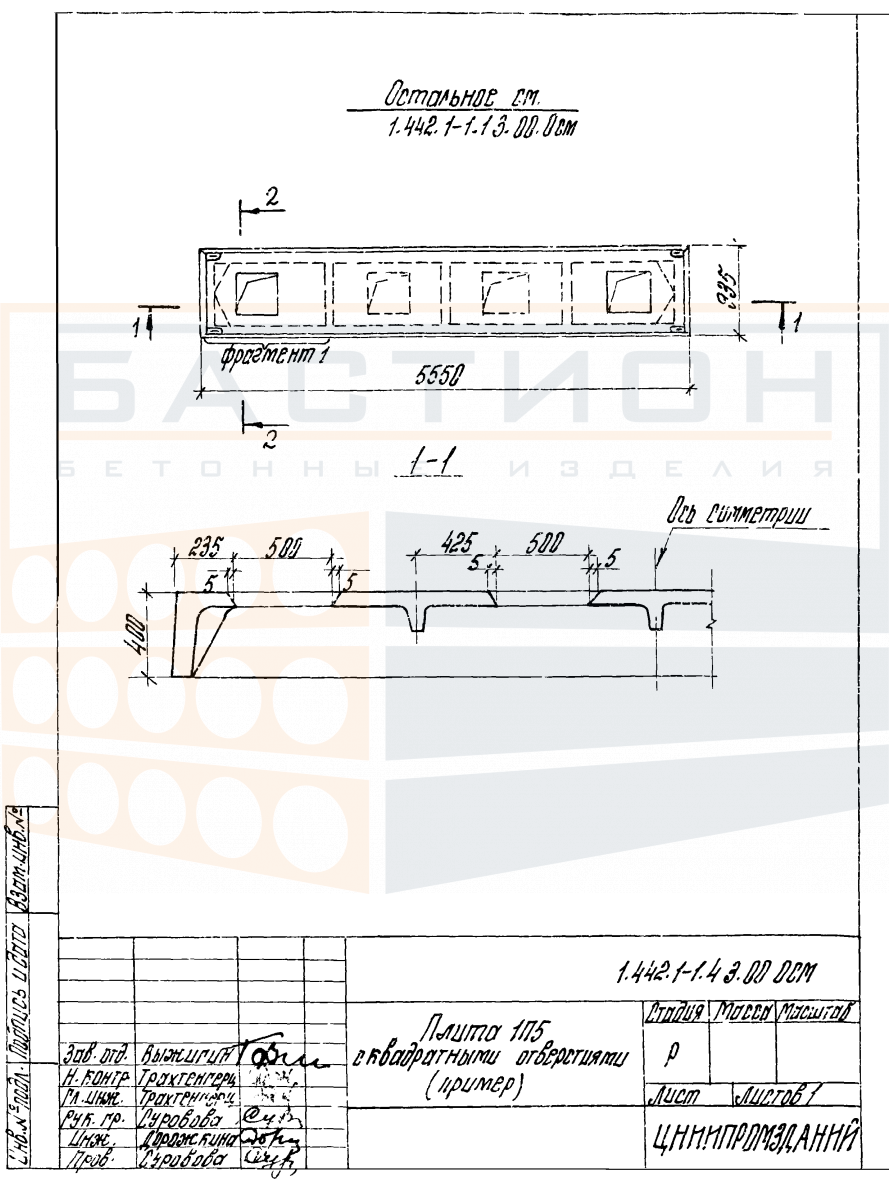

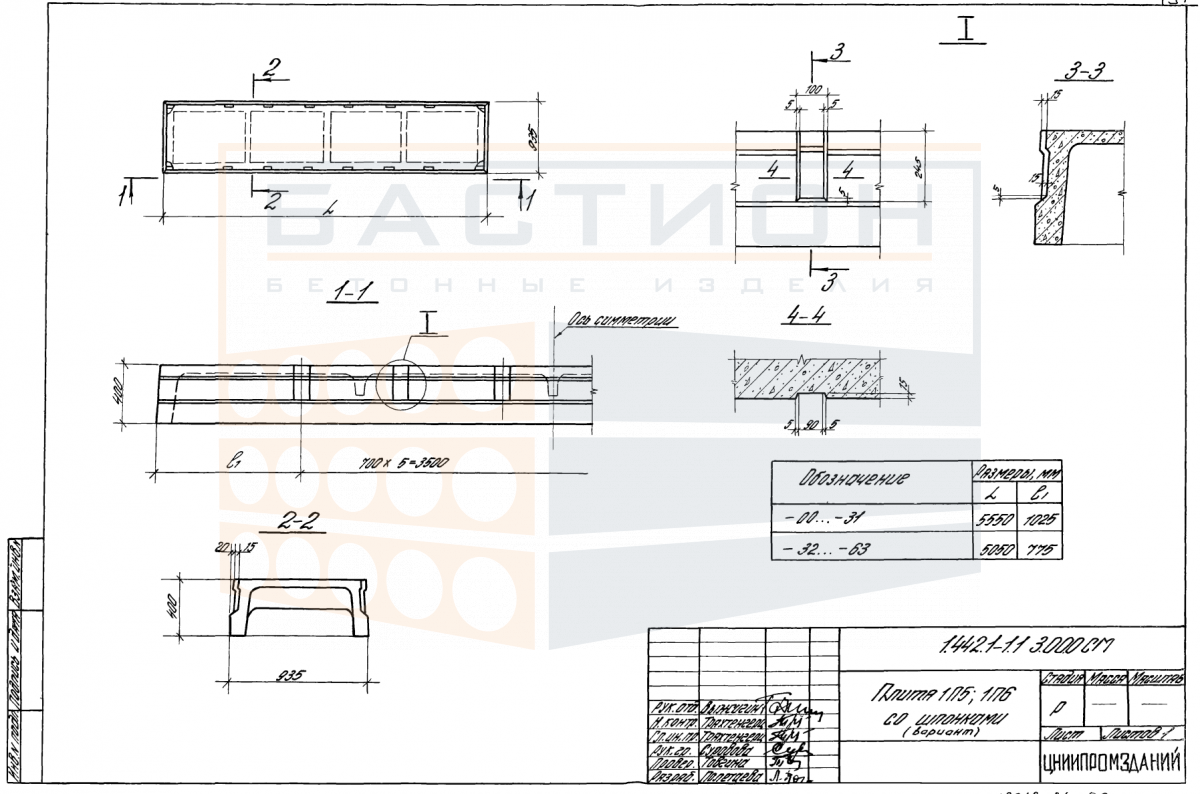

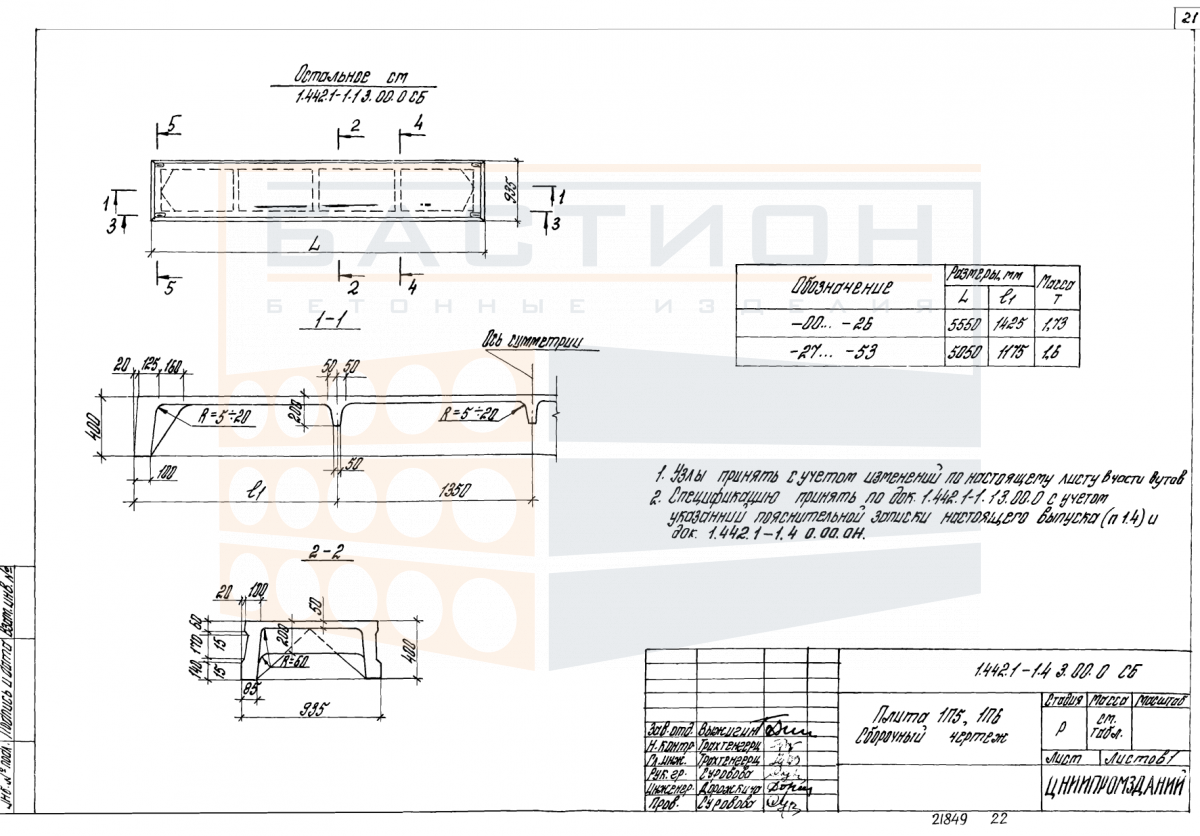

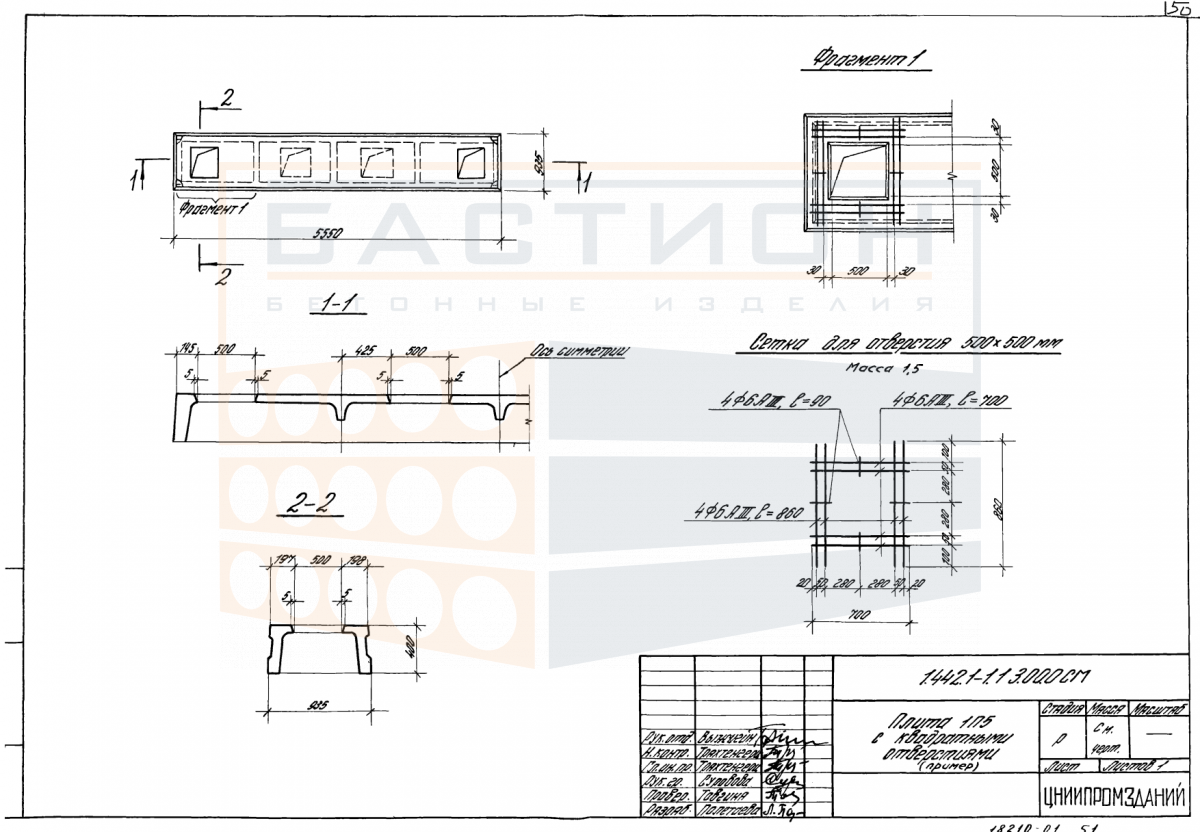

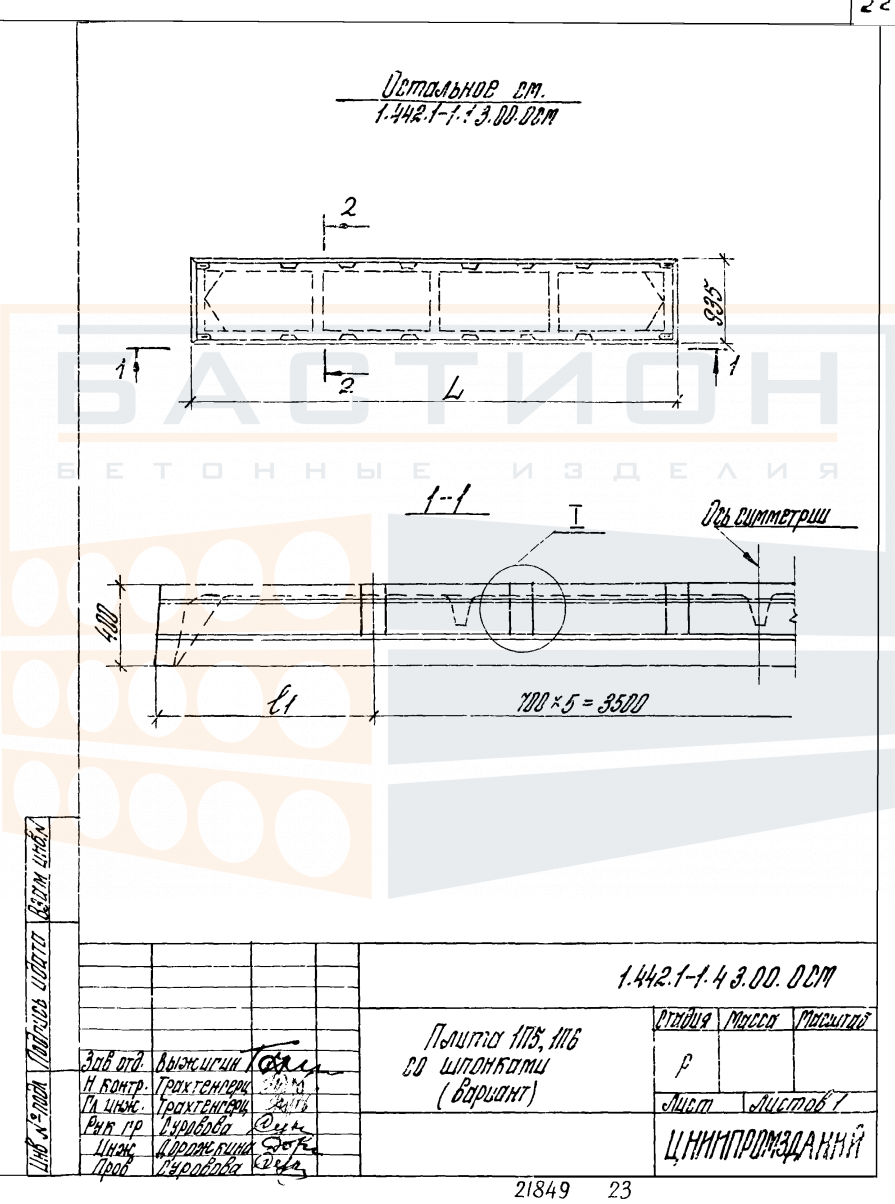

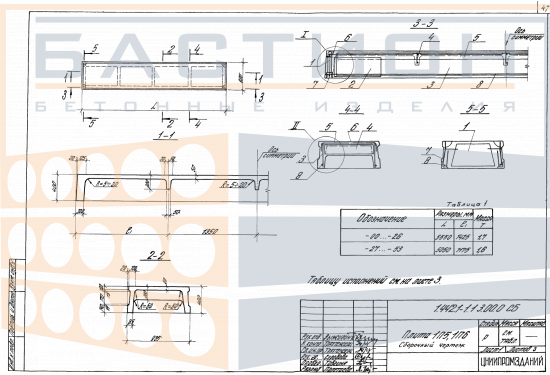

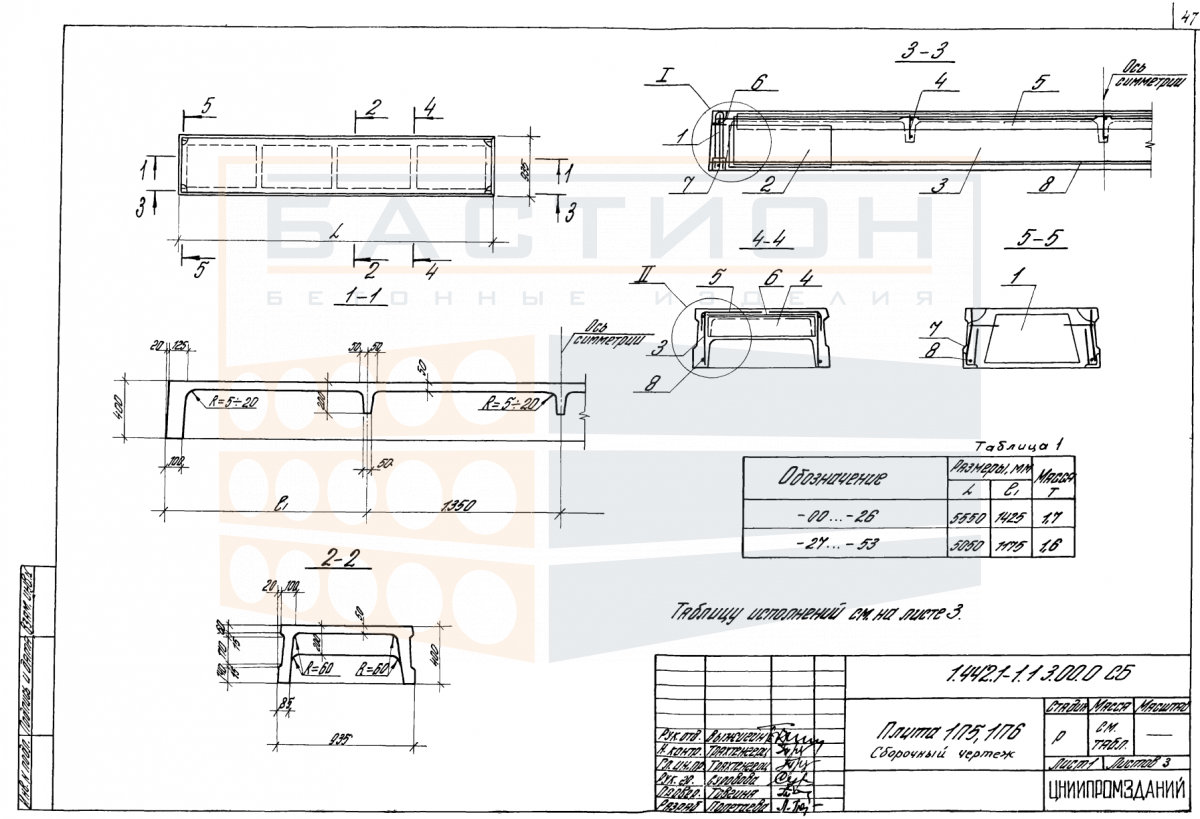

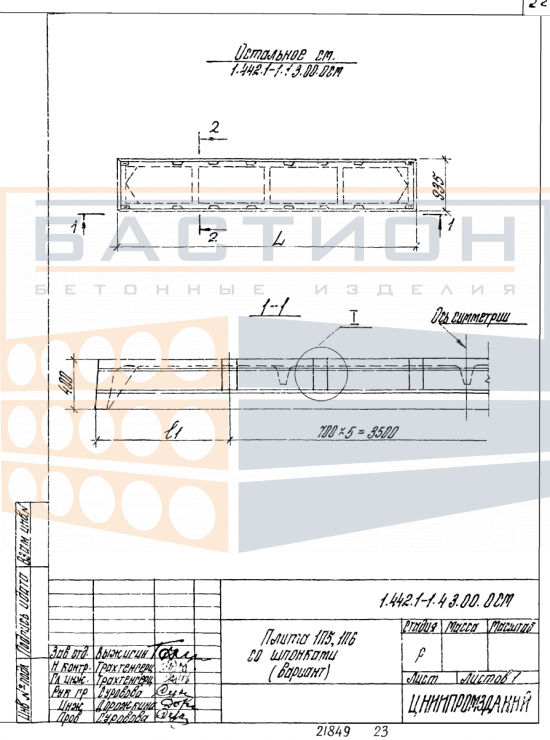

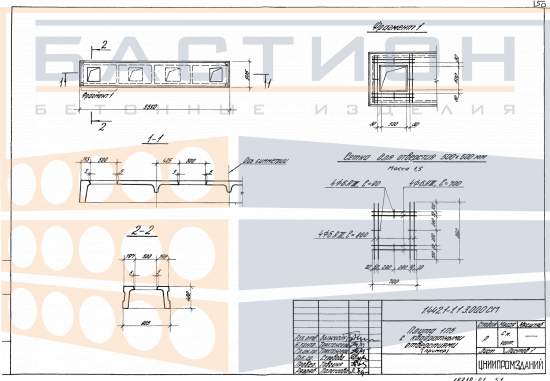

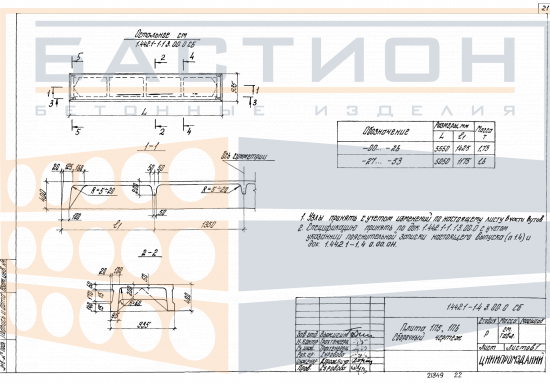

Плита ребристая 1П 5 - 1/2/3/4/5/6 АтVI Т/П (В), серия 1.442.1-1, выпуски 1, 4

Плита ребристая 1П 5 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажных, чердачных или покрытий в промышленных и гражданских объектах. Изделие относится к серии 1.442.1-1, выпуски 1 и 4, и предназначено для восприятия эксплуатационных нагрузок с последующей передачей их на несущие стены, ригели или балки. Конструкция плиты включает продольные ребра, которые обеспечивают пространственную жесткость и эффективное сопротивление изгибающим усилиям в пролете.

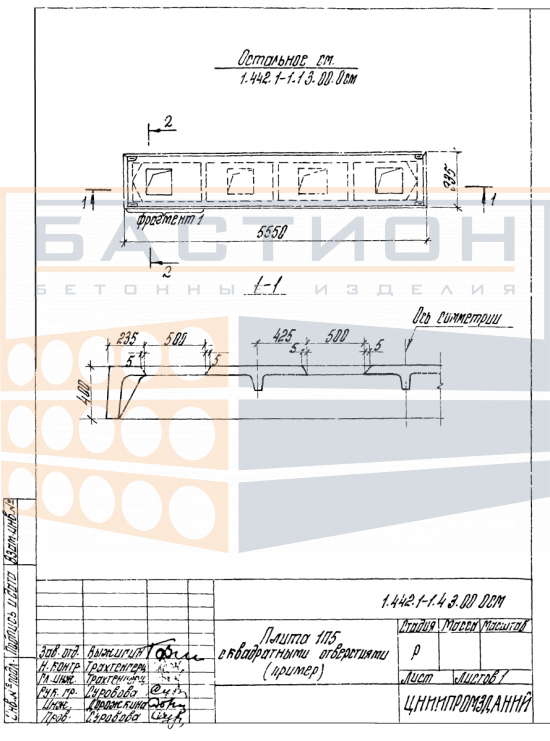

Плита рассчитана на работу в составе сборных перекрытий с опиранием по двум сторонам. Длина изделия 5550 мм и ширина 935 мм позволяют перекрывать типовые сетки колонн, а высота 400 мм задает необходимую несущую способность без избыточного расхода материалов. Масса в диапазоне 1400–1700 кг определяет требования к грузоподъемности монтажного оборудования и схемам строповки. Выбор типоразмера осуществляется по проектным решениям с учетом расчетных нагрузок и пролета.

Область применения и технические особенности

Монтаж плиты ведется на подготовленные опорные поверхности — стены, балки или ригели — с обеспечением проектной глубины опирания и горизонтальности плоскости. Сопряжение смежных плит выполняется с заполнением швов бетоном или раствором по проекту. Ребра плиты при монтаже ориентируют вниз, что определяет направление восприятия изгибающего момента. После укладки плиты соединяются с несущими элементами анкерными выпусками или сварными связями по рабочей документации серии.

• Изделие работает в пролете между несущими опорами; распределение нагрузки от пола, перегородок и оборудования обеспечивается за счет совместной работы ребер и полки.
• Для восприятия монтажных и эксплуатационных усилий в теле плиты размещено стальное армирование; торцевые зоны не должны повреждаться при строповке и разгрузке.
• Плита предназначена для применения в зданиях с сухим или нормальным влажностным режимом; требования по защите от коррозии арматуры уточняются в проекте.
• Укладка смежных плит выполняется с зазором, величина которого и способ заполнения задаются проектной документацией серии 1.442.1-1.
• Монтажное положение плиты проверяется по отметкам и осям; перекосы, смещения и опирание на неподготовленное основание не допускаются.
• Типовые ошибки при монтаже — недостаточная глубина опирания, повреждение торцов ребер и неправильная ориентация изделия относительно направления пролета.
• Серия 1.442.1-1 регламентирует типоразмеры и конструктивные решения для ребристых плит перекрытий, применяемых в сетках колонн с шагом до 6 м.

Соблюдение монтажных требований и проектных параметров опирания гарантирует расчетную работу плиты в составе перекрытия. Контроль качества укладки и замоноличивания стыков исключает риск развития трещин и деформаций в процессе эксплуатации.

Правила хранения и транспортировки изделия

Складирование плит производится в горизонтальном положении на ровном твердом основании. Под каждую плиту в местах опирания (зона торцов и ребер) укладываются деревянные или бетонные прокладки, совпадающие по вертикали во всех рядах штабеля. Высота штабеля не должна превышать значений, установленных схемой складирования, с учетом массы изделий и прочности нижних рядов. Защита торцов и ребер от повреждений обеспечивается за счет сохранности прокладок и отсутствия контакта с грунтом.

Транспортировка осуществляется в положении, соответствующем рабочему (ребрами вниз), с фиксацией изделий от продольного и поперечного смещения. Погрузка и выгрузка производятся за монтажные петли или с использованием траверс, исключающих косое натяжение строп. Перевозка навалом, с опиранием на слабые кромки или с ударами о борт кузова не допускается. Строповка должна проводиться без рывков и перекосов, с обязательным контролем целостности бетона перед подъемом.
