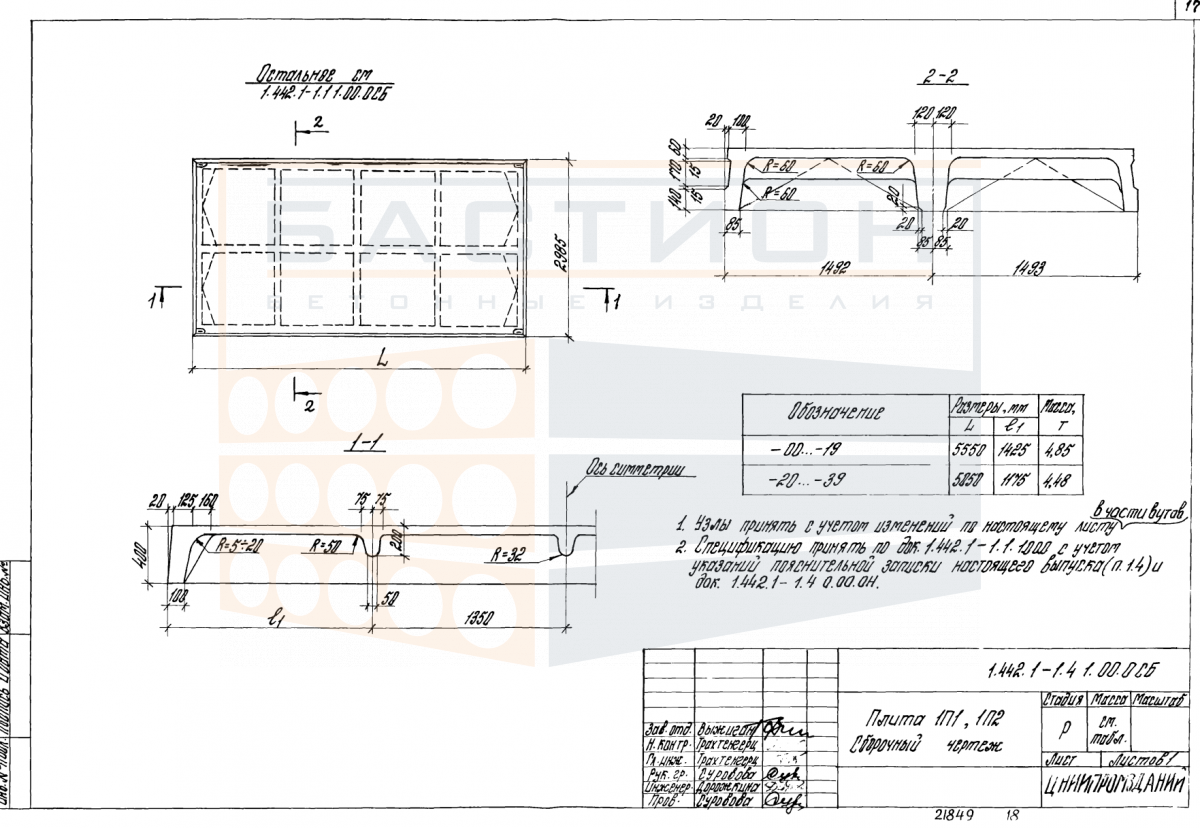

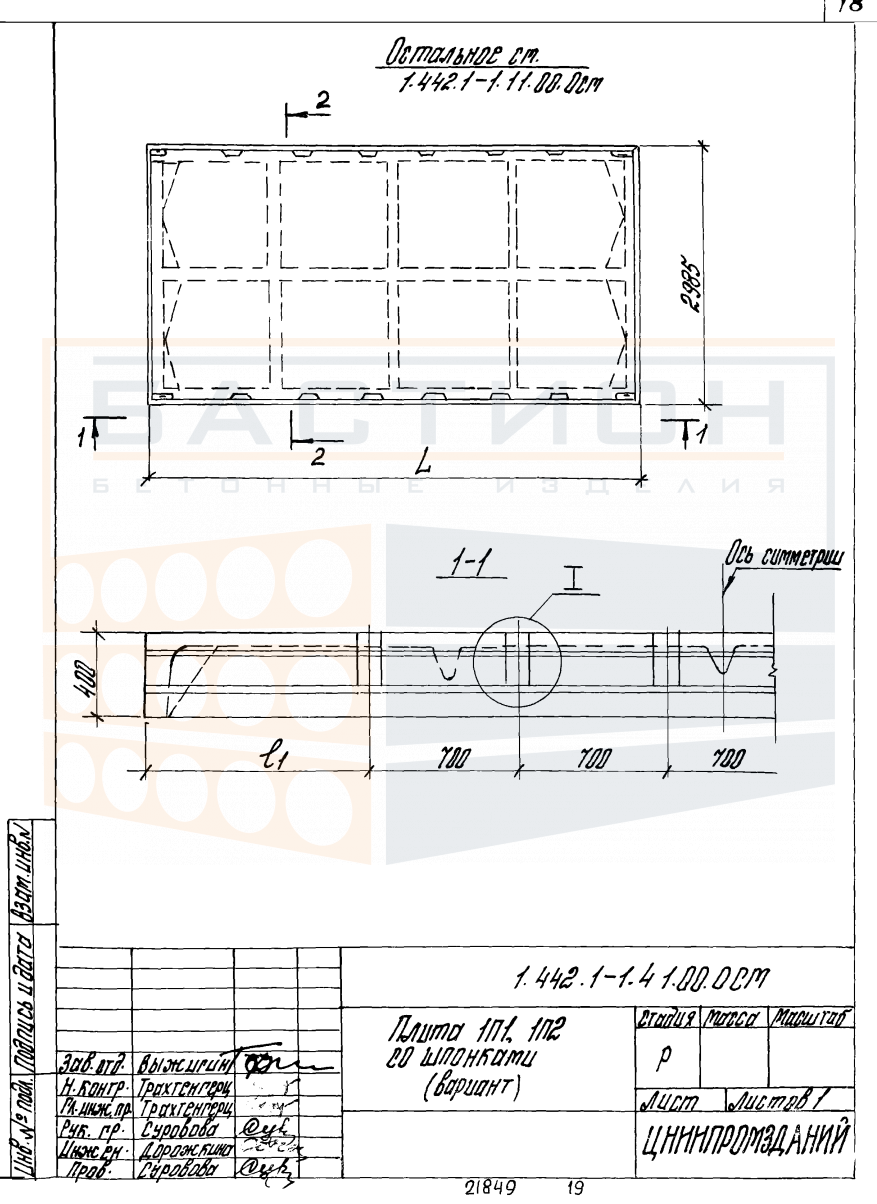

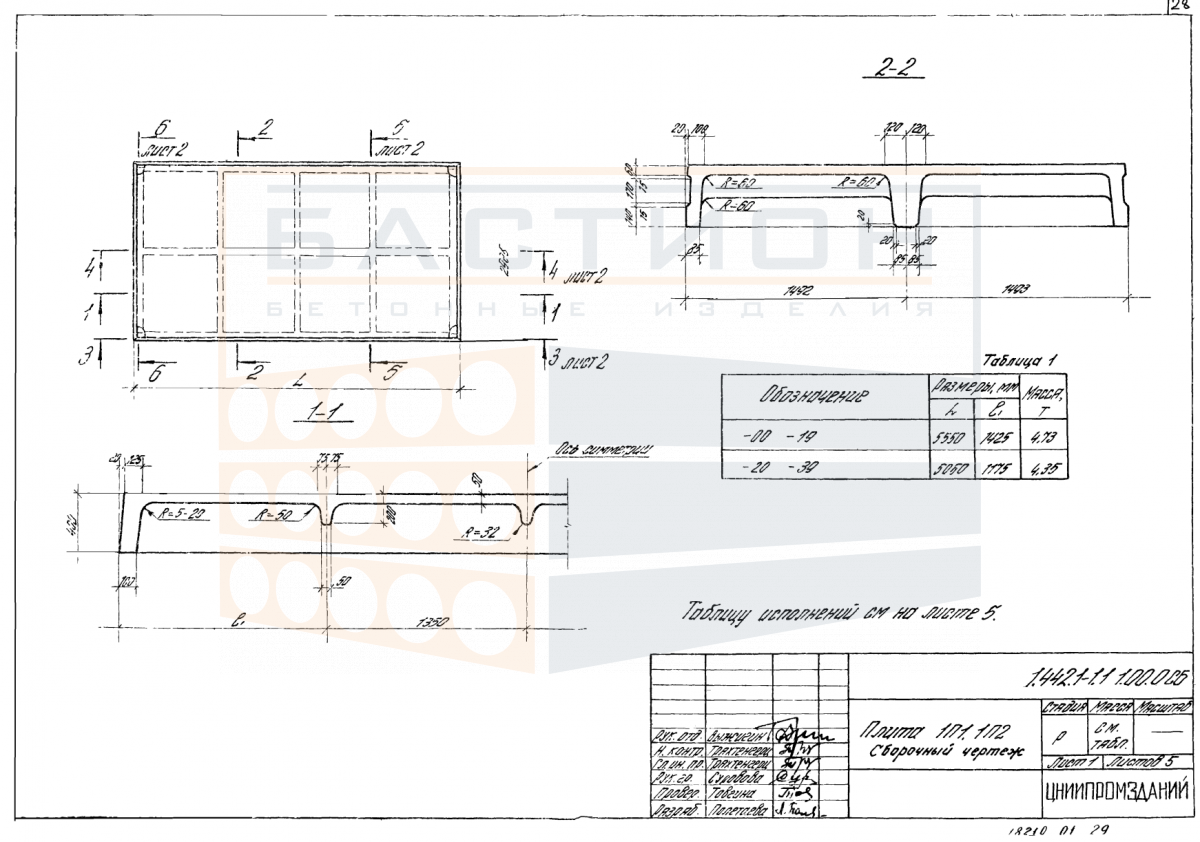

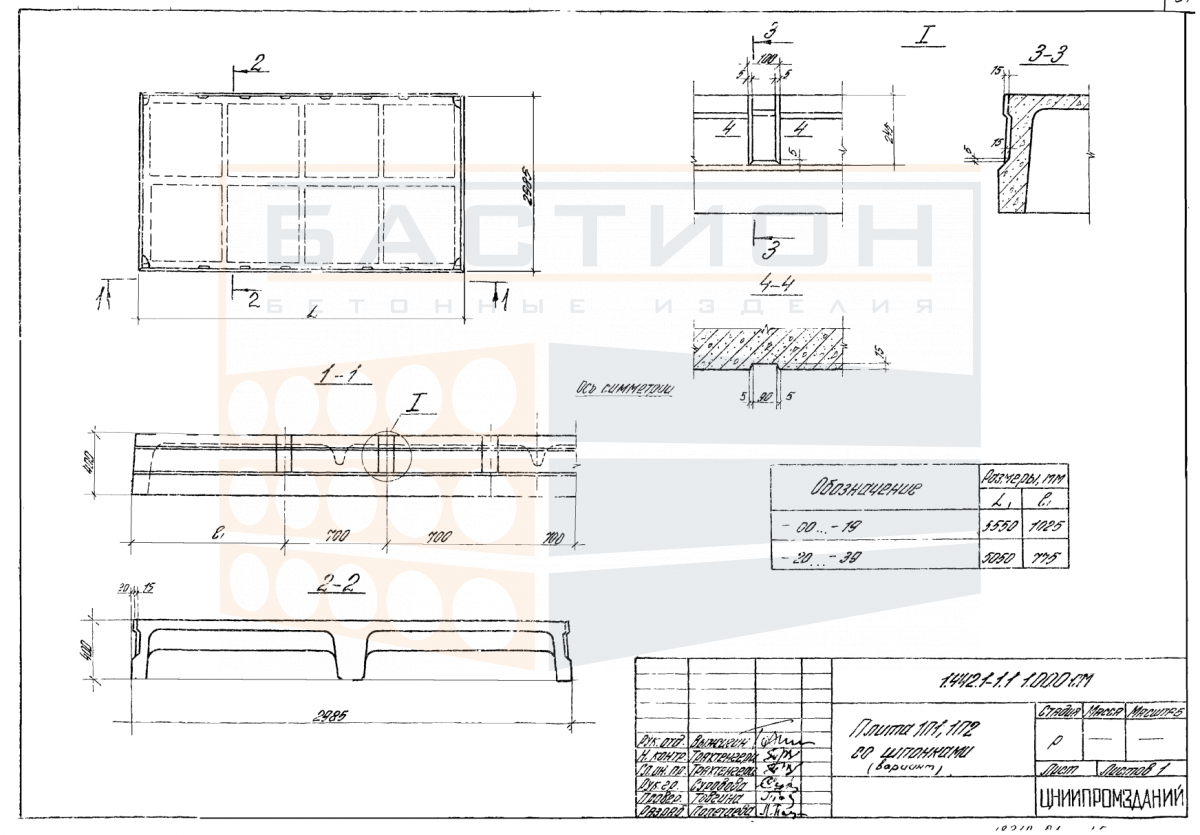

Плита ребристая 1П 2 - 1/2/3/4/5 АтV Т/П (В), серия 1.442.1-1, выпуски 1, 4

Плита ребристая 1П 2 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования перекрытия в промышленных и общественных сооружениях. Изделие относится к серии 1.442.1-1, выпуски 1 и 4, и представляет собой ребристую конструкцию с продольными и поперечными ребрами, обеспечивающими жесткость и способность воспринимать изгибающие нагрузки. Благодаря ребристой форме плита эффективно передает вертикальные нагрузки на несущие стены, балки или ригели, при этом собственный вес конструкции снижен за счет наличия пустот между ребрами.

Конструкция плиты рассчитана на эксплуатацию в условиях нормальных температурных режимов и неагрессивной среды. Основной функцией является восприятие полезных нагрузок от оборудования, людей и перегородок и передача их на опорные элементы. Ошибки при монтаже, такие как недостаточная глубина опирания или перекос, могут привести к перераспределению усилий и снижению несущей способности. Поэтому перед установкой необходимо выверить положение плиты по осям и обеспечить проектное опирание на несущие конструкции.

Область применения и технические особенности

Плиты ребристые 1П 2 применяются в качестве сборных элементов перекрытий многоэтажных производственных и складских зданий. Монтаж выполняется на стены, ригели или балки с обеспечением проектной глубины опирания. Ребра плиты ориентируются в пролет, при этом продольные ребра воспринимают основные изгибающие моменты. Швы между плитами заполняются бетоном с последующим омоноличиванием для обеспечения диска жесткости перекрытия. При монтаже не допускается повреждение торцевых зон и ребер, так как это влияет на сцепление арматуры и распределение напряжений.

• Опирание плиты выполняется на две продольные стороны по несущим конструкциям; точная глубина опирания указывается в рабочей документации и должна быть выдержана для исключения концентрации напряжений.
• Продольные ребра плиты работают как главные несущие элементы; при монтаже важно обеспечить их совпадение с проектными осями для равномерной передачи нагрузки.
• Торцевые участки плиты содержат закладные детали и выпуски арматуры; повреждение этих зон при строповке или разгрузке недопустимо, так как снижает прочность стыков.
• Швы между смежными плитами заполняются мелкозернистым бетоном с тщательным уплотнением; омоноличивание обеспечивает совместную работу плит в составе диска перекрытия.
• Монтажные петли служат для подъема и установки; строповка должна выполняться за все петли одновременно с равномерным натяжением.
• При укладке плиты на опорные поверхности необходимо выверить горизонтальность и отсутствие перекосов; отклонения от проектного положения компенсируются с помощью подкладок из раствора.

Требования к монтажу и подготовке опорных поверхностей определяются серией 1.442.1-1 и конкретными условиями строительного объекта. Соблюдение проектных указаний гарантирует расчетную работу конструкции в течение всего срока эксплуатации.

Правила хранения и транспортировки изделия

Плиты ребристые хранятся в горизонтальном положении на ровной площадке с твердым покрытием. Под каждую плиту в местах, соответствующих опорным зонам, устанавливаются деревянные прокладки. Высота штабеля ограничивается прочностью нижних изделий и условиями складирования. Прокладки располагаются строго по вертикали, чтобы исключить изгиб плит под нагрузкой вышележащих рядов. Ребра и торцы должны быть защищены от сколов и ударных воздействий.

Транспортировка плит осуществляется в горизонтальном положении с опиранием на продольные стороны. Изделия фиксируются в кузове автомобиля для предотвращения смещения при движении. Погрузка и выгрузка производятся с помощью крана за монтажные петли, с использованием траверс для равномерного распределения усилий. Не допускается сбрасывание и перемещение плит волоком. Каждое изделие проверяется на отсутствие дефектов перед отгрузкой.
