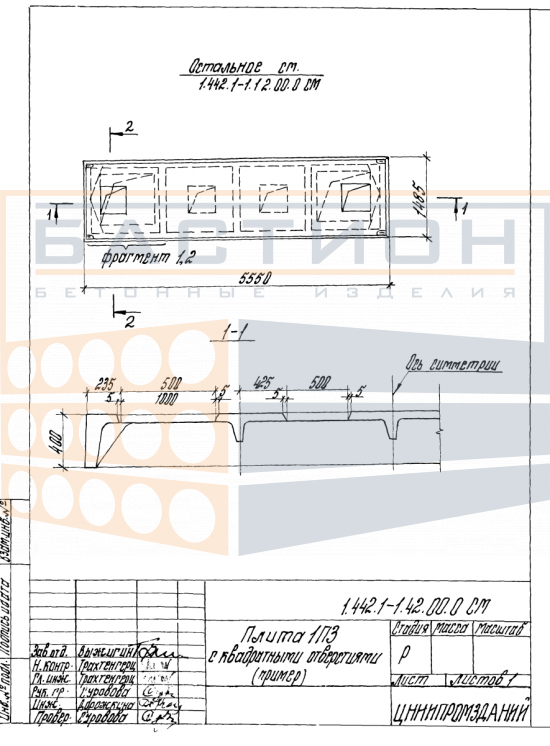

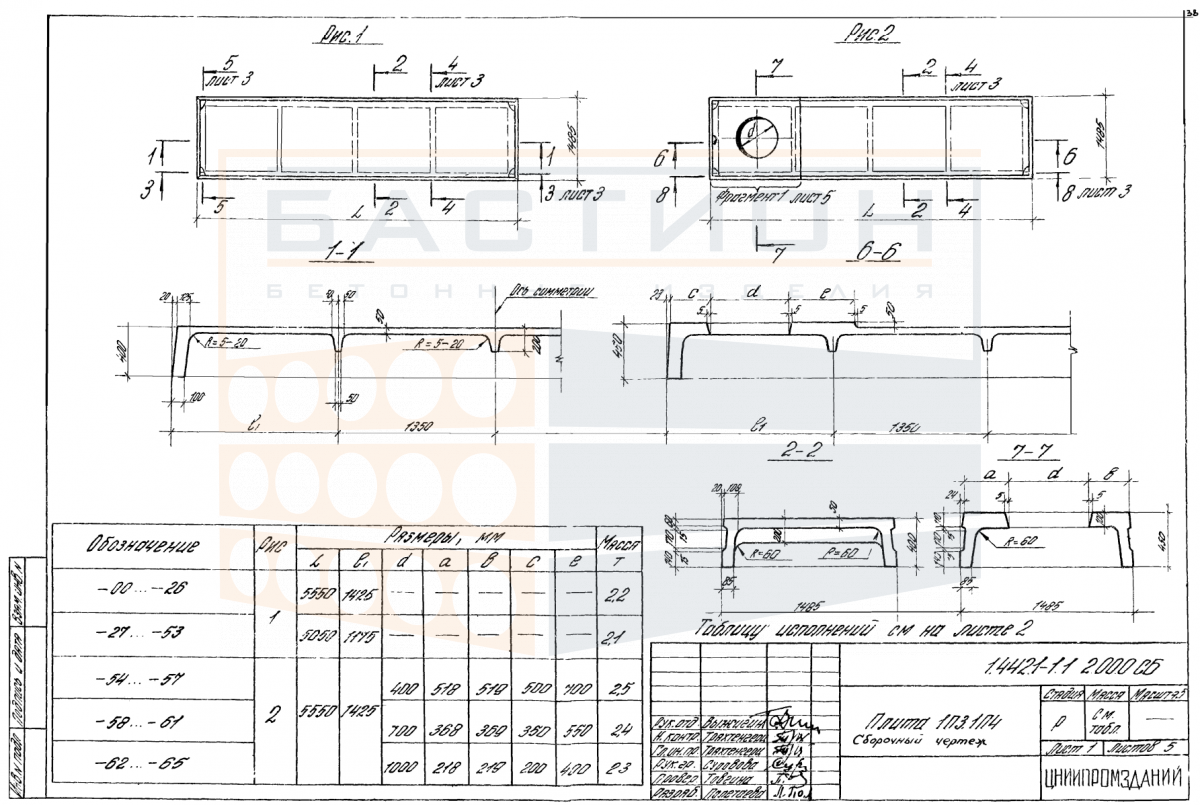

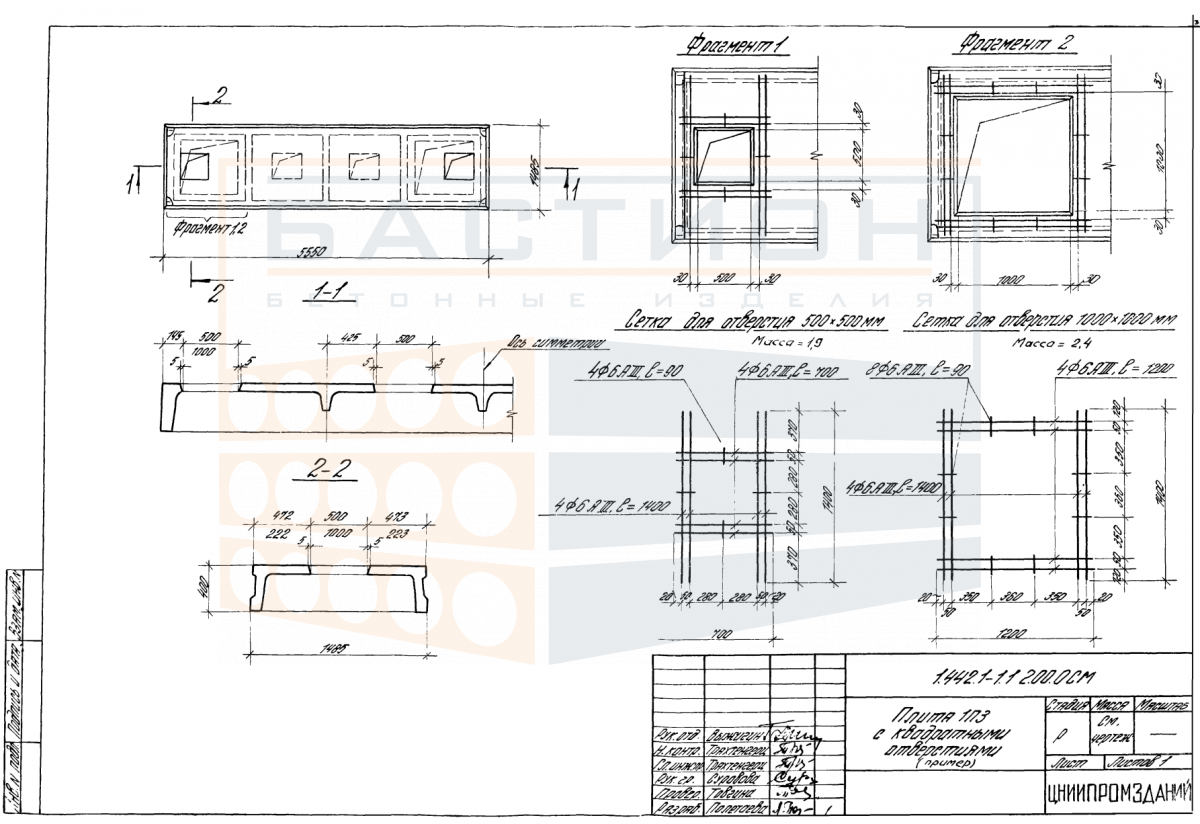

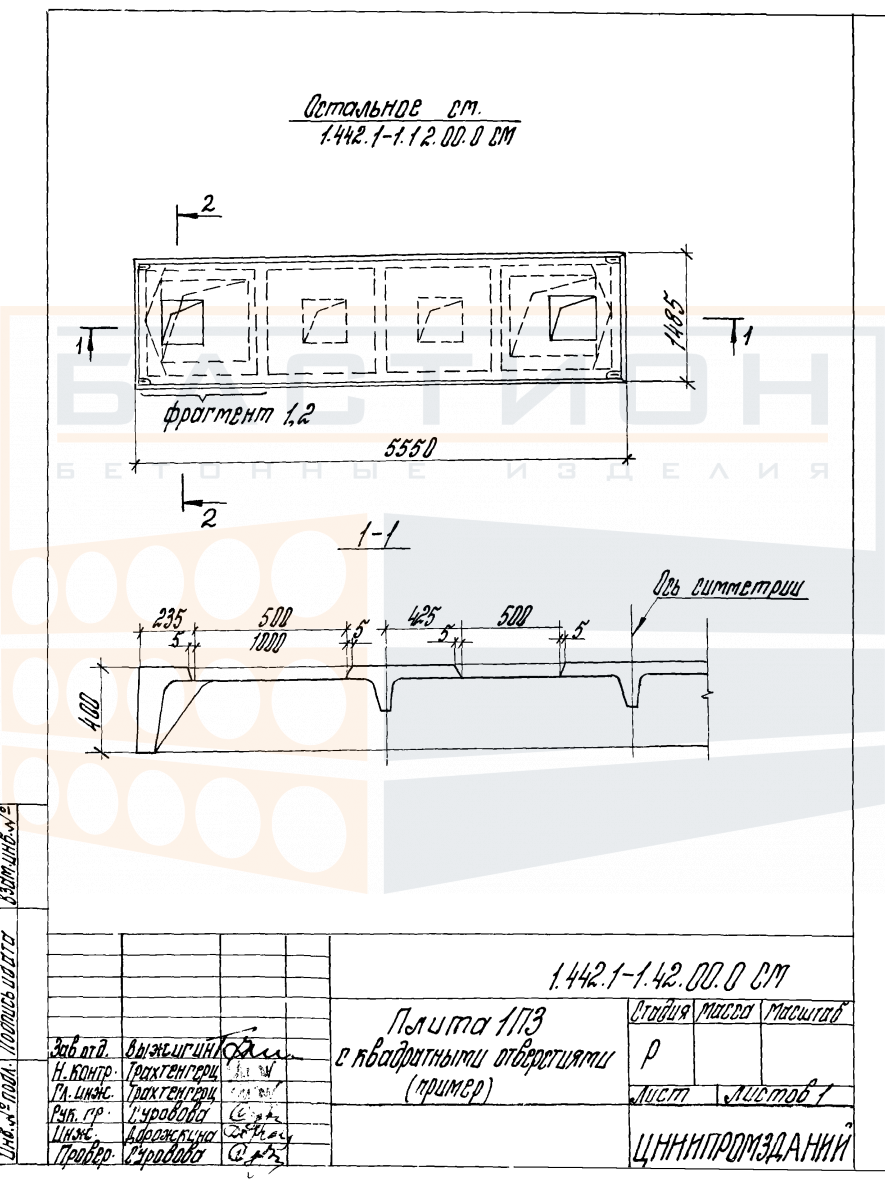

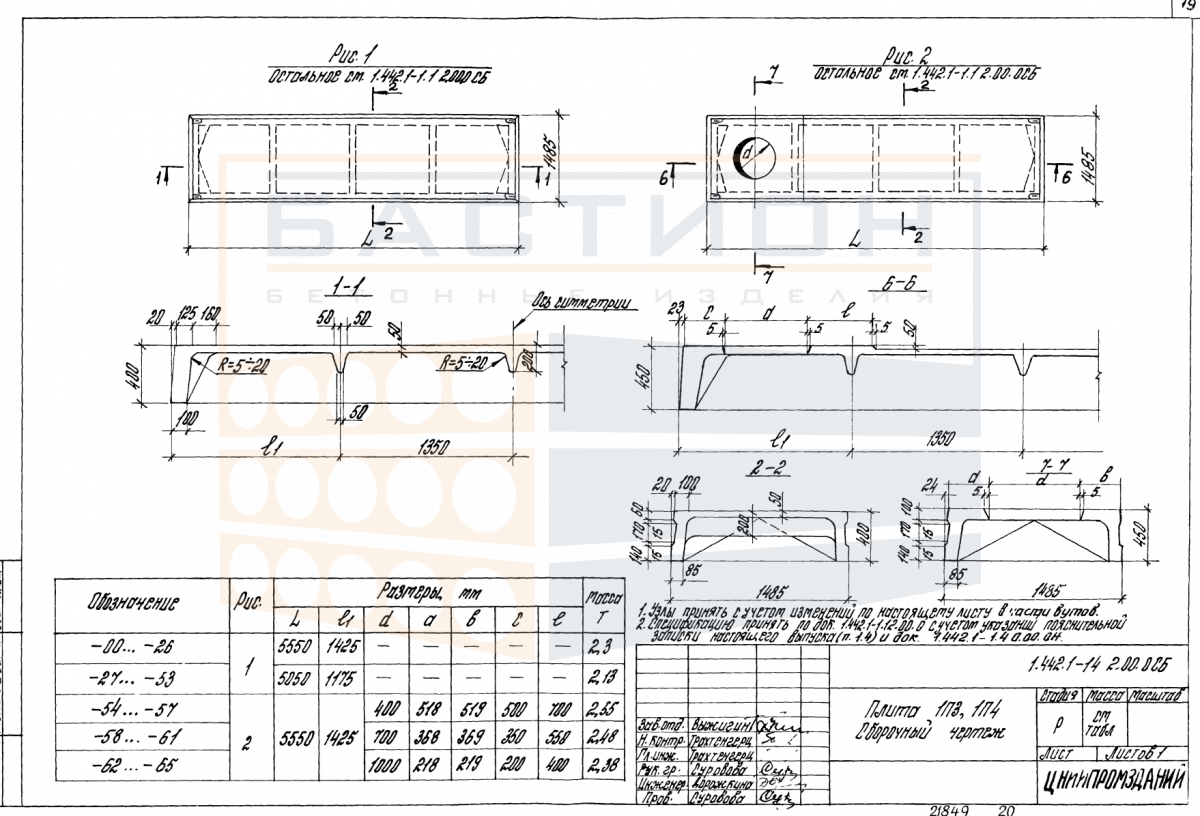

Плита ребристая 1П 3 - 1/2/3/4/5/6/7 АтV СК Т/П - П (В), серия 1.442.1-1, выпуски 1, 4

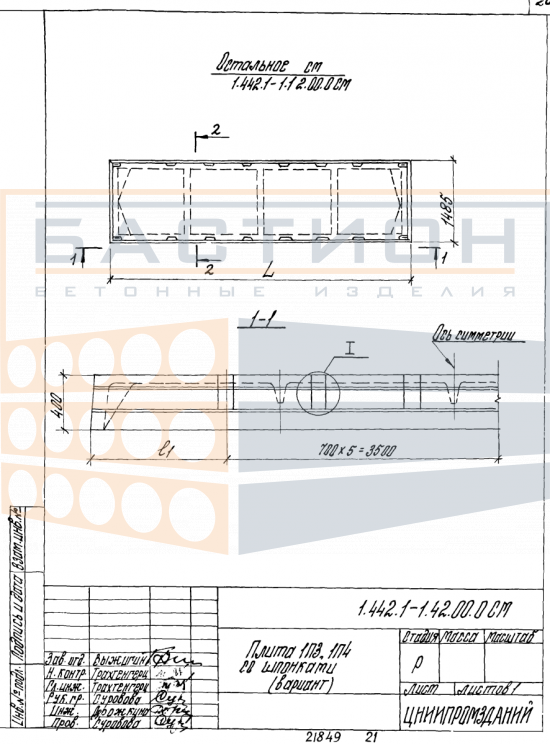

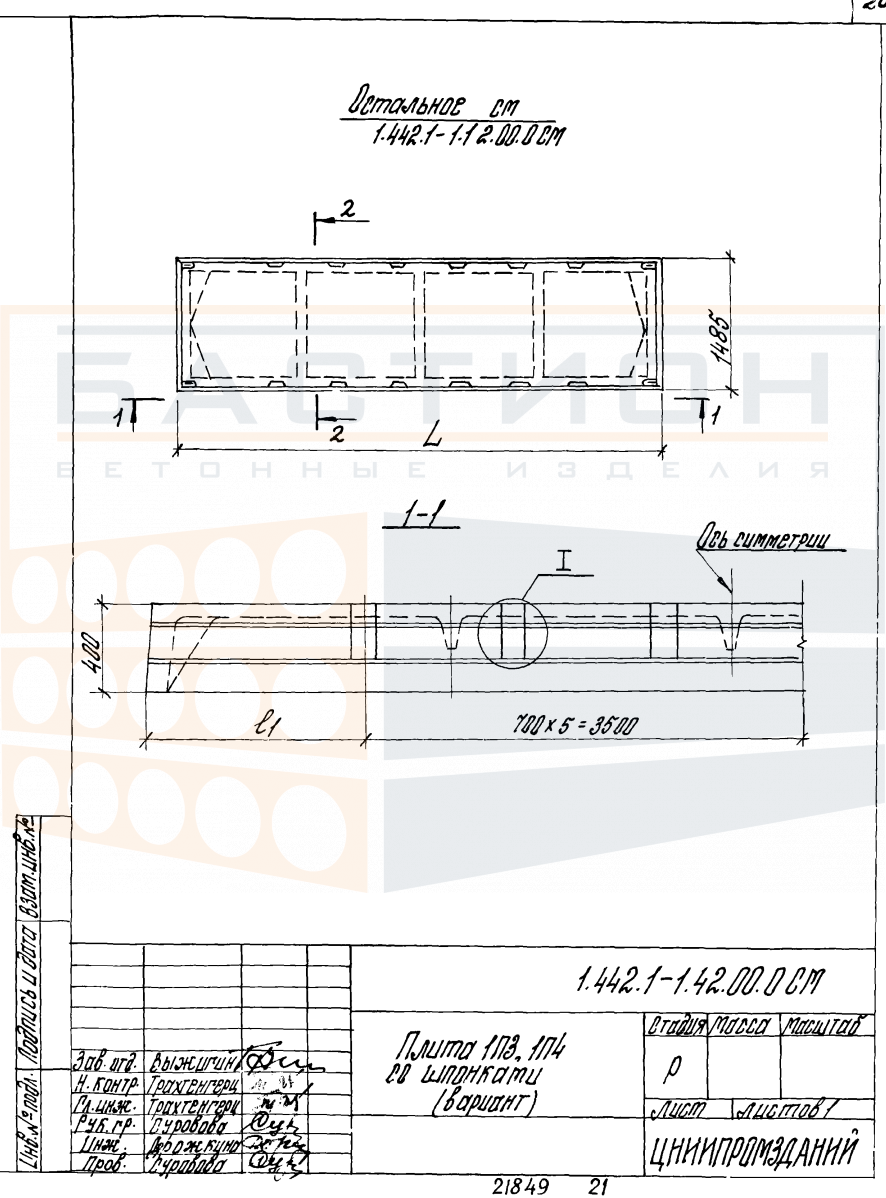

Плита ребристая 1П 3 по серии 1.442.1-1 выпуски 1,4 — это сборный железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования перекрытий и покрытий в зданиях различного назначения. Конструкция с продольными и поперечными рёбрами позволяет воспринимать изгибающие нагрузки при относительно малом расходе материала, а характерные размеры 5550×1485×400 мм учитываются при расчёте опирания и подборе грузоподъёмного оборудования.

Применение плит данной серии предусматривает их укладку на несущие стены или балки с обязательным омоноличиванием швов и анкеровкой. Типовые решения по серии 1.442.1-1 предназначены для перекрытий с пролётами, соответствующими длине плиты. Ошибки при монтаже, такие как недостаточная глубина опирания или повреждение торцевых зон, приводят к снижению несущей способности и могут вызвать аварийные деформации перекрытия. Правильное опирание плиты и качественное заполнение швов являются обязательными условиями для обеспечения проектной жёсткости перекрытия и предотвращения образования трещин в эксплуатационный период.

Область применения и технические особенности

Монтаж плиты выполняется в проектное положение с опиранием на предварительно выверенные опорные поверхности. Торцы плиты должны быть защищены от сколов, а монтажные петли — не использоваться для крепления дополнительных конструкций без проектного обоснования.

• Опирание плиты осуществляется строго на две стороны по коротким сторонам; опирание на три или четыре стороны допускается только по проекту.
• Глубина опирания определяется проектной документацией и зависит от материала и несущей способности опорной конструкции.
• При монтаже необходимо следить за горизонтальностью опорной площадки и отсутствием перекосов, которые могут вызвать неравномерное распределение нагрузки.
• Смежные плиты соединяются между собой замоноличиванием швов бетоном проектного класса; анкерные связи устанавливаются по проектному решению для обеспечения совместной работы плит.
• Торцевые участки плиты должны быть очищены от наплывов бетона, чтобы обеспечить плотное прилегание к опорам и заполнение швов раствором.
• Запрещается строповка за петли, если они повреждены или имеют видимые дефекты; в таких случаях используются траверсы или подхваты под рёбра.
• Хранение плит на неровном основании или навалом приводит к образованию трещин, поэтому складирование допускается только по схеме, указанной в проекте производства работ.

Правильная организация монтажа и соблюдение проектных требований к опиранию и омоноличиванию обеспечивают расчётную несущую способность перекрытия и долговечность конструкции в целом.

Правила хранения и транспортировки изделия

Складирование плит производится в горизонтальном положении на ровном твёрдом основании. Прокладки укладываются в местах, соответствующих опорным зонам плиты, и располагаются строго одна над другой по вертикали. Высота штабеля ограничивается несущей способностью нижних изделий и условиями безопасности.

Транспортировка плит осуществляется в горизонтальном положении с фиксацией от смещения и опрокидывания. Монтажные петли должны быть свободны для строповки, а торец и рёбра — защищены от ударных нагрузок. Запрещается перевозка плит навалом или с опиранием на слабые кромки.
