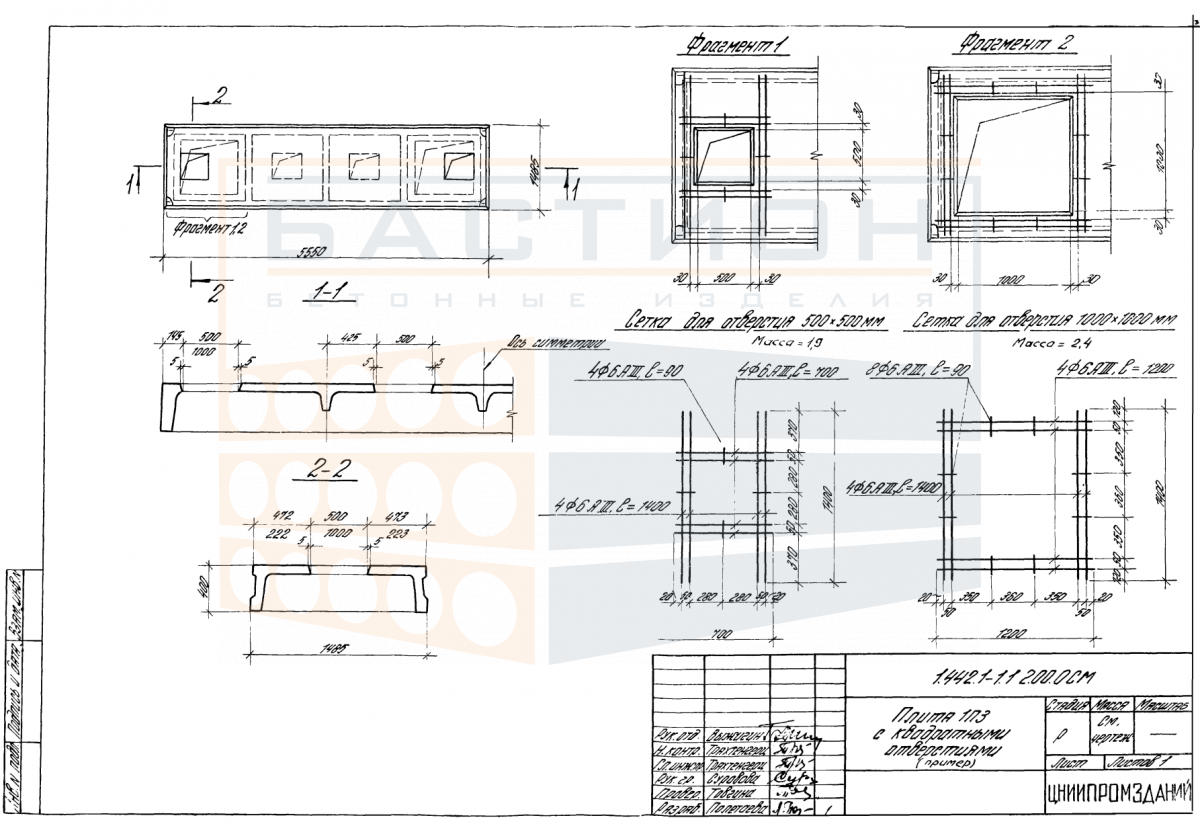

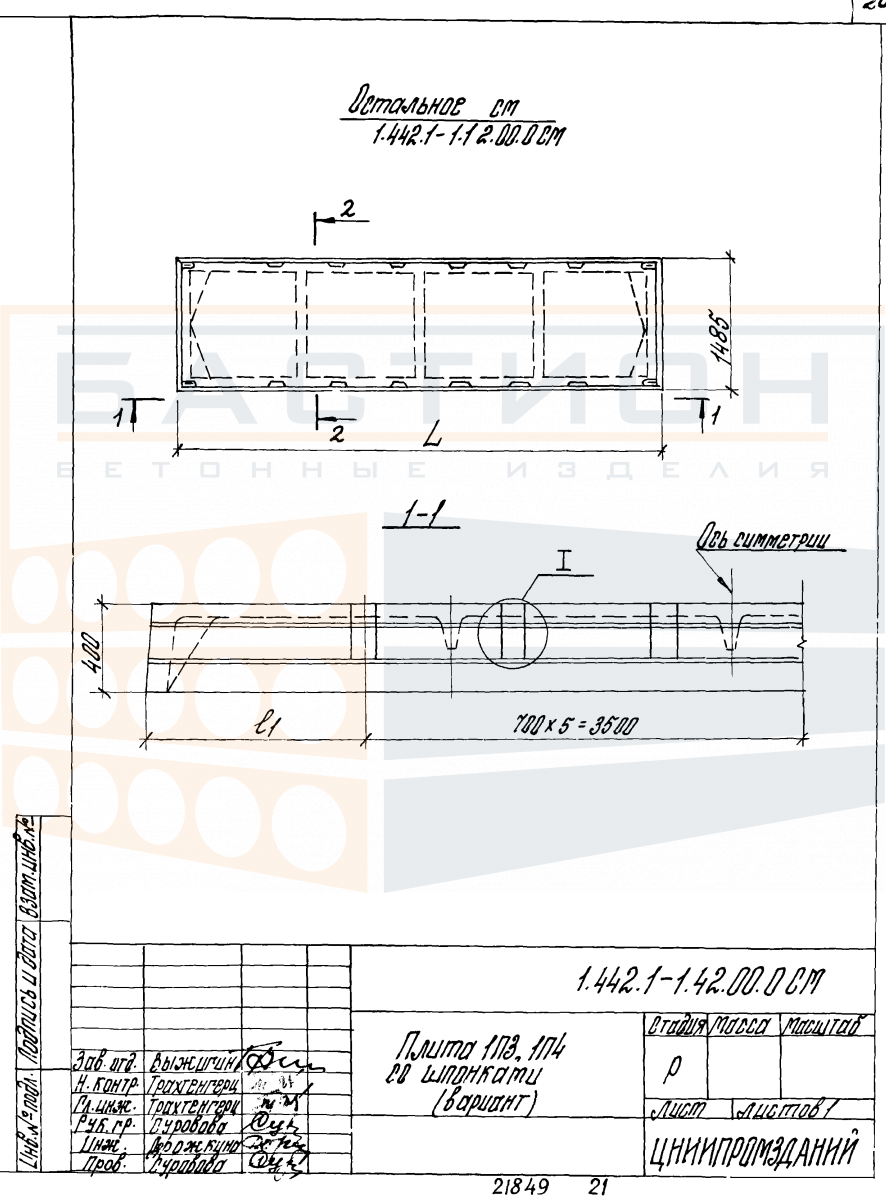

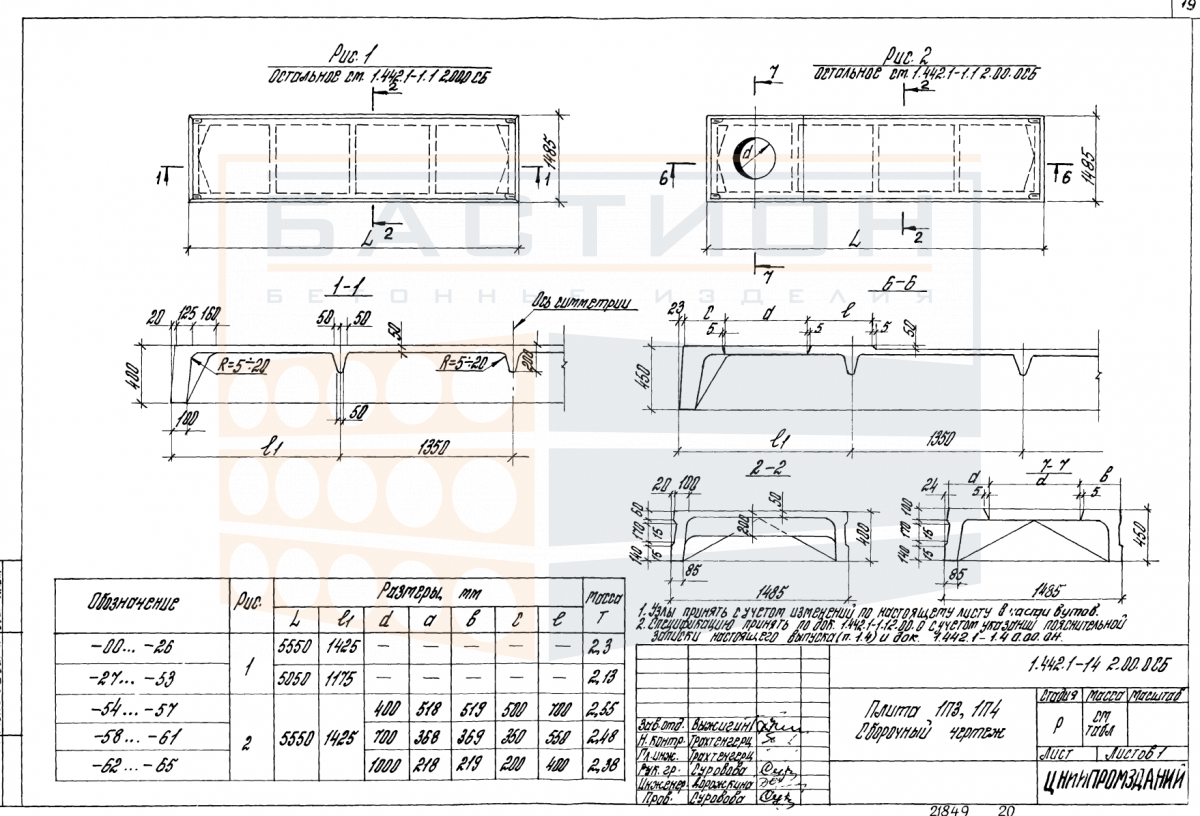

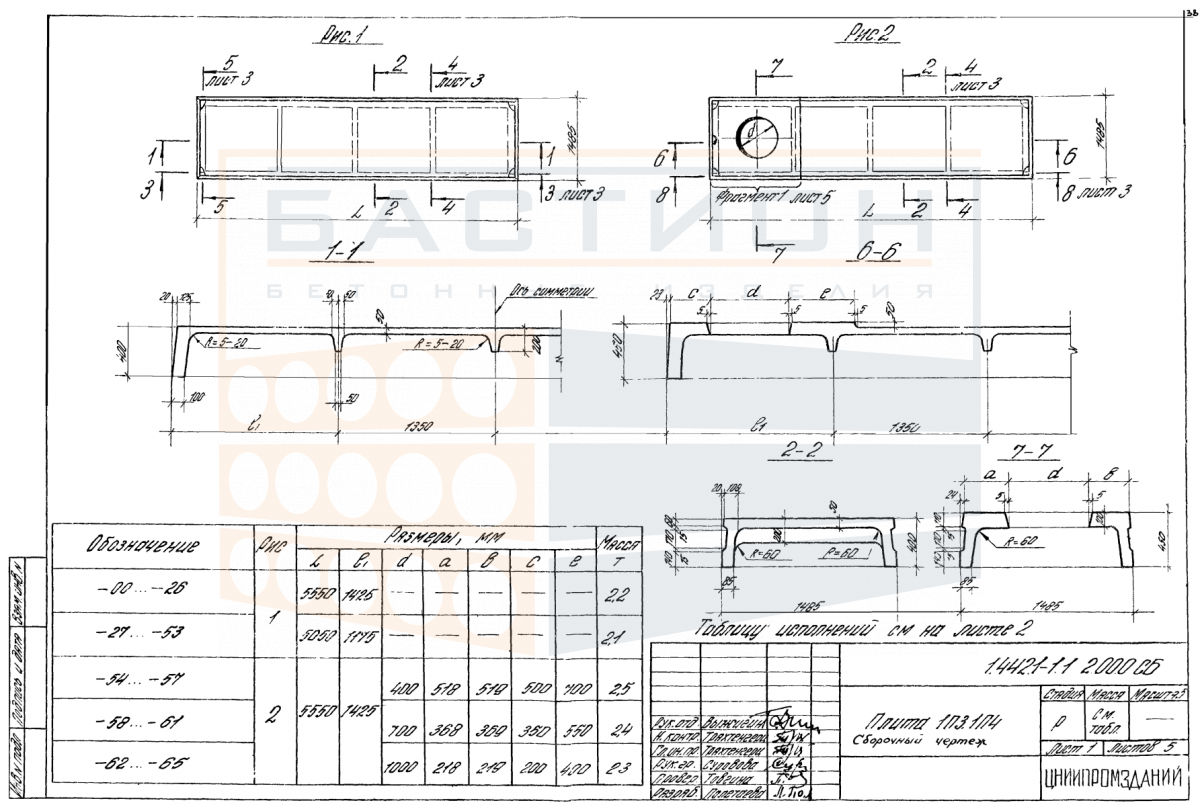

Плита ребристая 1П 3 - 1/2/3/4/5/6/7 АтV Т/П (В), серия 1.442.1-1, выпуски 1, 4

Плита ребристая 1П 3 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного или технического перекрытия. Изделие относится к серии 1.442.1-1, выпуски 1, 4, предназначенной для сборных железобетонных перекрытий с ребристой конструкцией. Основная функция элемента — восприятие вертикальных нагрузок от полов, перегородок, оборудования и людей с последующей передачей усилий на несущие стены, балки или ригели. Работа ребер как элементов жесткости обеспечивает распределение изгибающих нагрузок по пролету.

Применение ребристых плит 1П 3 характерно для зданий с широким шагом колонн и повышенными требованиями к жесткости перекрытия. Ребра ориентируются в продольном направлении, опирание осуществляется на несущие конструкции в торцевых зонах. Нарушение проектного положения ребер или недостаточная глубина опирания приводят к перераспределению напряжений и снижению несущей способности. Типовые решения серии 1.442.1-1 предусматривают омоноличивание стыков и анкеровку для обеспечения совместной работы плит в составе диска перекрытия.

Область применения и технические особенности

Монтаж плит 1П 3 выполняется на подготовленные опорные поверхности с выверкой по отметкам и осям. Стыки между смежными элементами заполняются бетоном по проектному решению. Временное крепление до омоноличивания обеспечивается сваркой закладных деталей. Торцевые зоны плит не должны повреждаться при строповке и разгрузке, так как это влияет на зону анкеровки арматуры.

• Воспринимает эксплуатационные нагрузки от пола, перегородок, инженерного оборудования и временных воздействий в составе перекрытия.
• Ребра плиты работают как продольные балки, воспринимающие изгибающие моменты и передающие усилия на опорные конструкции.
• Требует проектной глубины опирания на несущие стены, ригели или балки, задаваемой рабочей документацией серии.
• Швы между плитами заполняются бетоном с последующим омоноличиванием для обеспечения жесткости диска перекрытия.
• Пустоты между ребрами не предназначены для прокладки коммуникаций, не предусмотренных проектом.
• Монтажное положение контролируется по осям и отметкам; недопустимы перекосы и смещение относительно опорных узлов.
• Торцевые зоны и ребра защищаются от повреждений при транспортировке и складировании для сохранения проектной анкеровки арматуры.

Соблюдение проектных параметров опирания и омоноличивания стыков обеспечивает работу плит как единой горизонтальной диафрагмы жесткости здания. Отклонения от проектных решений требуют пересчета несущей способности.

Правила хранения и транспортировки изделия

Складирование ребристых плит 1П 3 производится в горизонтальном положении на ровном твердом основании. Прокладки из дерева или эластичного материала устанавливаются в местах, соответствующих опорным зонам, и располагаются строго по вертикали в штабеле. Высота штабеля ограничивается условиями сохранности нижних рядов и устойчивостью конструкции. Кромки ребер и монтажные петли не должны касаться смежных изделий.

Транспортировка плит осуществляется в положении, близком к проектному, с фиксацией от продольных и поперечных смещений. Перевозка навалом не допускается. Погрузка и разгрузка производятся с использованием траверс, обеспечивающих равномерное распределение усилий на монтажные петли. Ударные нагрузки и опирание на слабые кромки исключаются. Маркировка и сопроводительная документация проверяются при приемке.
