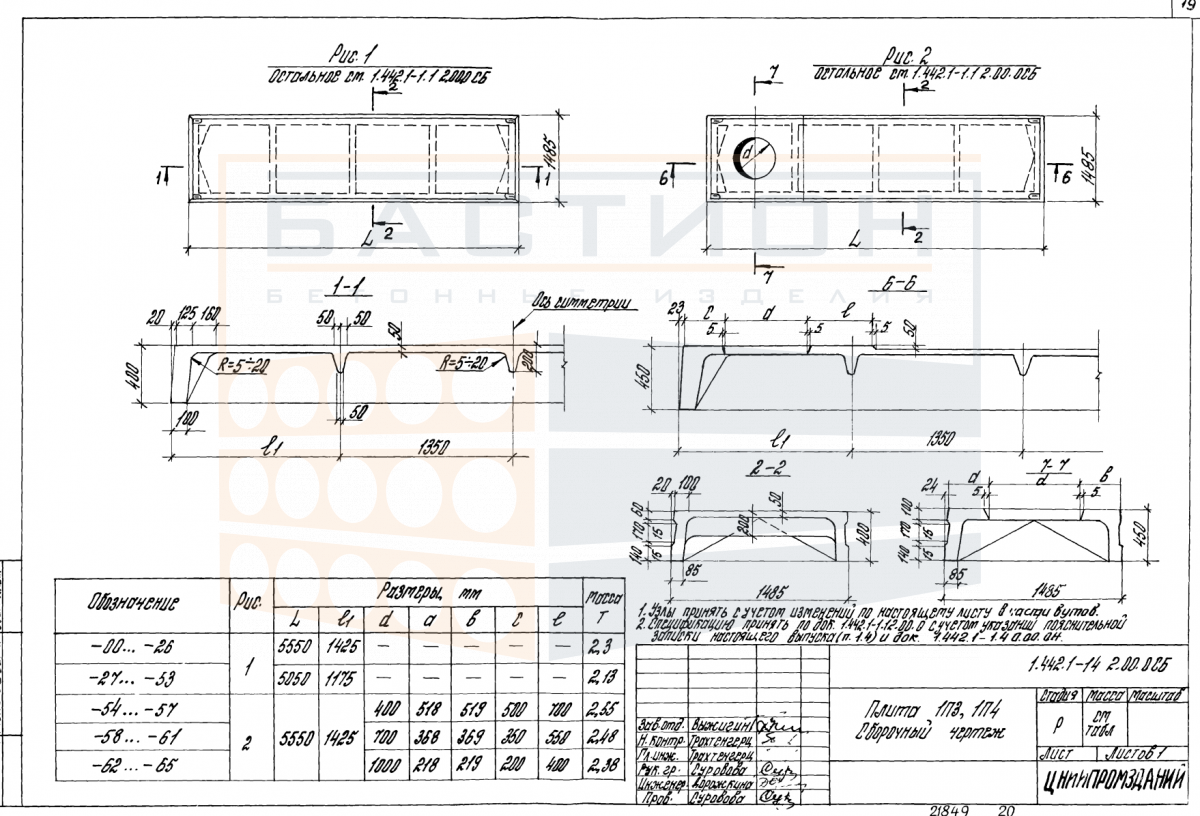

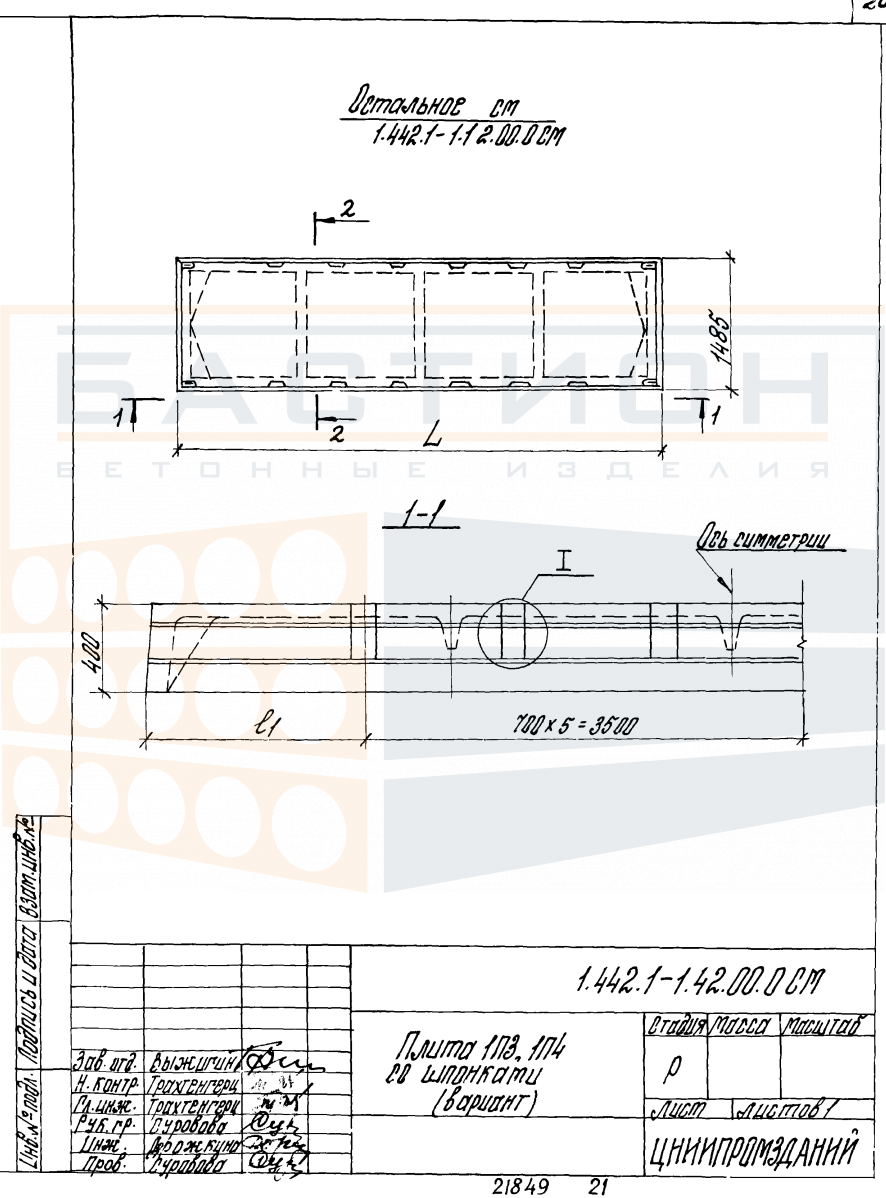

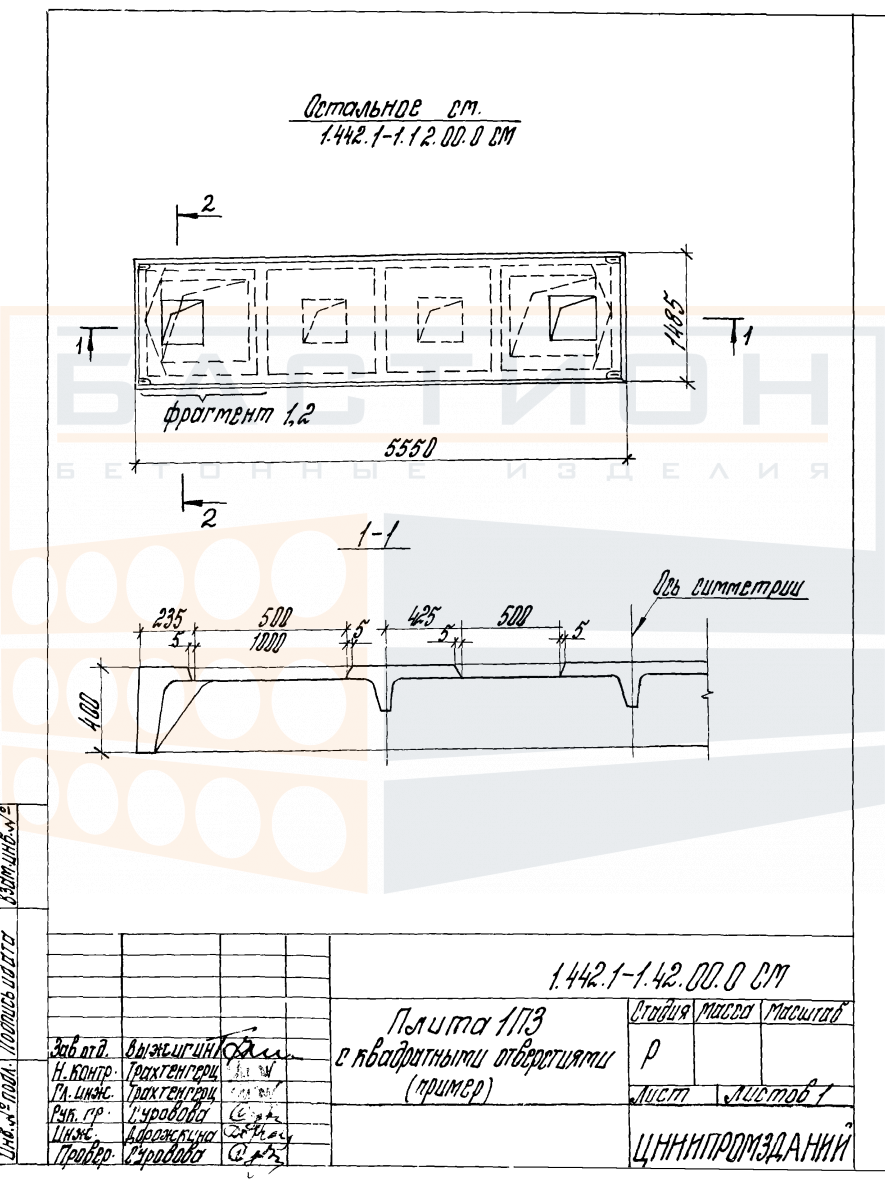

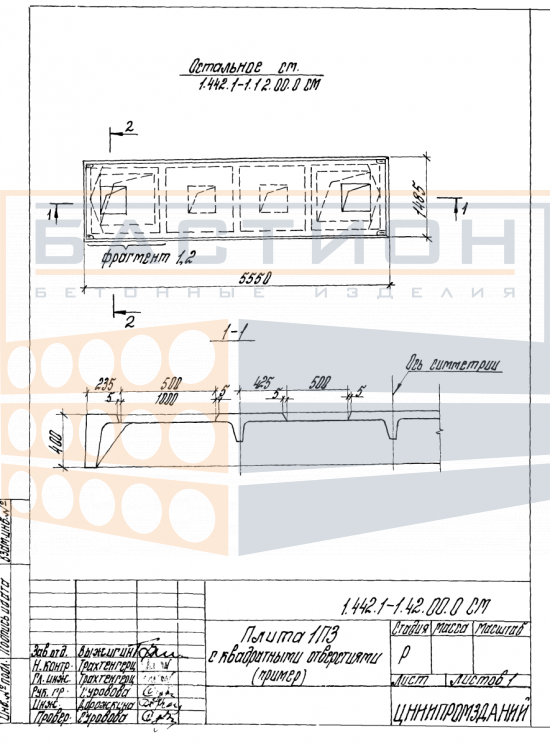

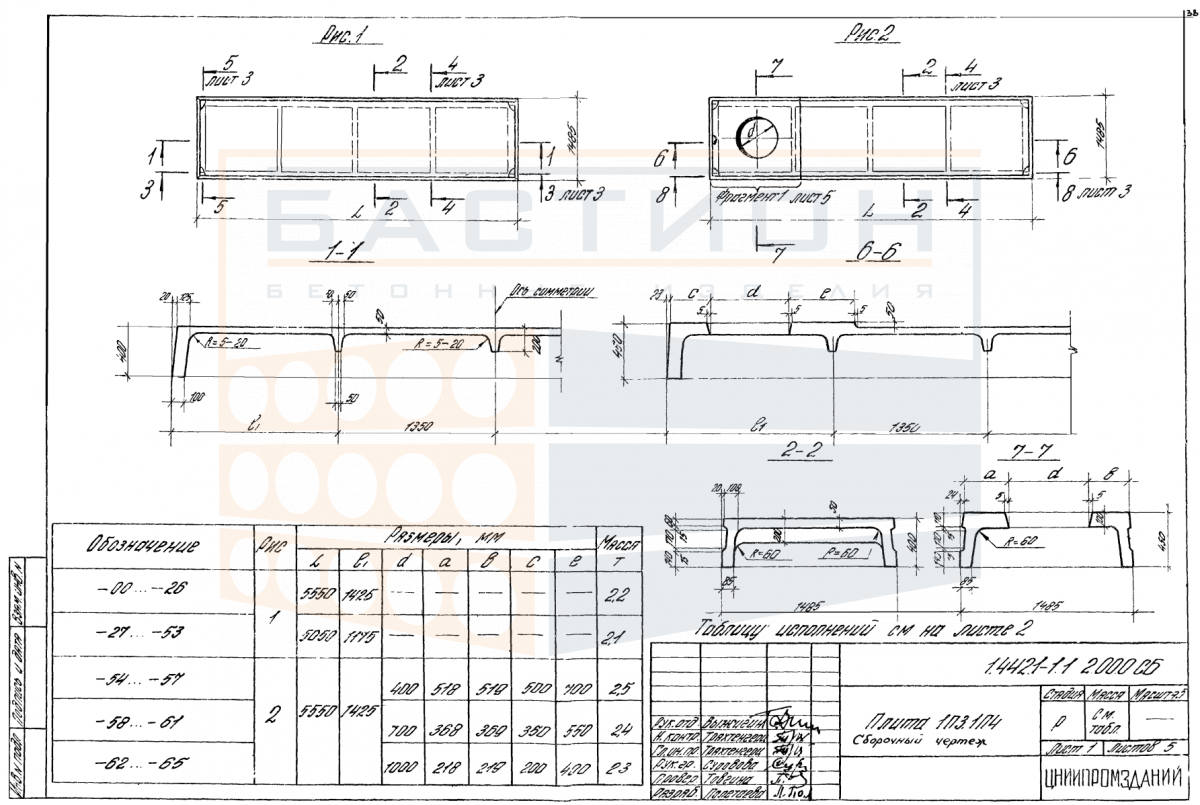

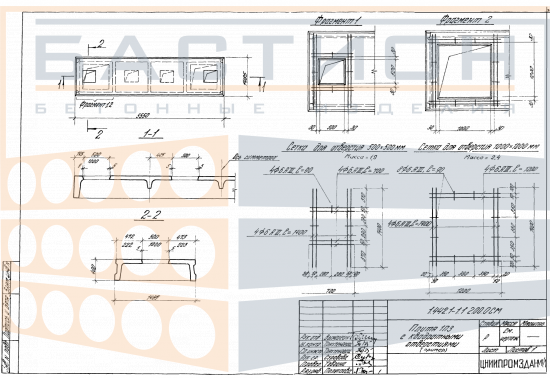

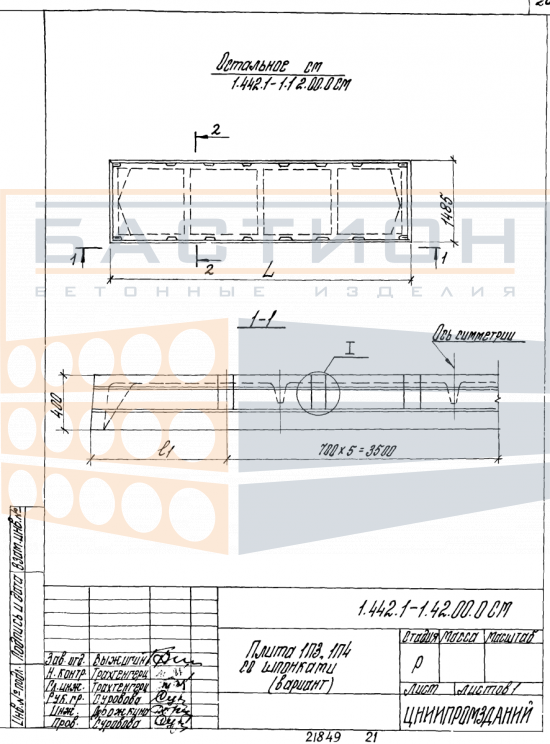

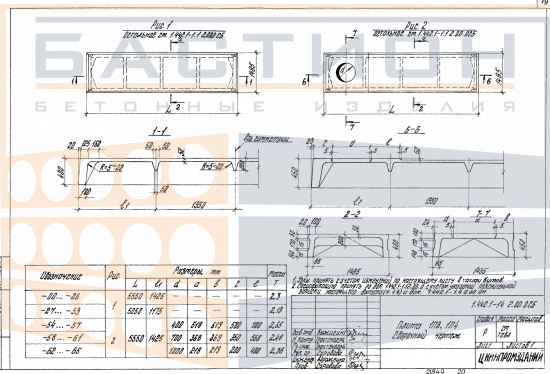

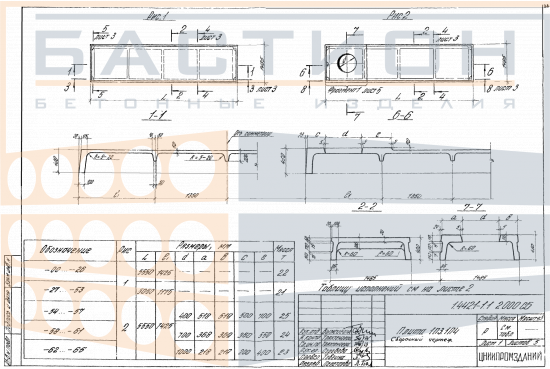

Плита ребристая 1П 3 - 1/2/3/4/5/6 АтVI Т/П (В), серия 1.442.1-1, выпуски 1, 4

Плита ребристая 1П 3 — это железобетонный элемент горизонтальной несущей системы здания, предназначенный для формирования межэтажного, чердачного, подвального или технического перекрытия. Ребра изделия обеспечивают жесткость при восприятии изгибающих нагрузок, передавая усилия на опорные конструкции — стены, ригели или колонны. Изделие относится к серии 1.442.1-1, выпуски 1, 4, и используется в сборных железобетонных каркасах зданий различного назначения.

Применение плиты предусматривает её установку в проектное положение с опиранием по коротким сторонам или по контуру в зависимости от конструктивной схемы. Нагрузки от собственного веса, полезные нагрузки, а также усилия от перегородок и оборудования воспринимаются продольными ребрами и передаются на несущие элементы. Неправильное опирание или повреждение торцевых зон может привести к снижению несущей способности и трещинообразованию.

Область применения и технические особенности

Монтаж плиты выполняется в строгом соответствии с рабочей документацией серии 1.442.1-1. Перед установкой проверяются отметки опорных поверхностей и наличие закладных деталей. Опирание должно быть равномерным, без перекосов, глубина опирания задается проектом. После установки плиты стыки между элементами омоноличиваются для обеспечения совместной работы перекрытия.

• Плита работает в пролете между несущими опорами, воспринимая изгибающие нагрузки и передавая их через ребра жесткости на стены, ригели или балки.
• Опирание осуществляется на выверенные опорные площадки. Минимальная глубина опирания устанавливается по проекту и должна быть обеспечена при монтаже для предотвращения сколов и перекосов.
• Торцевые зоны плиты не должны повреждаться при строповке и разгрузке. Нарушение целостности торцов снижает анкеровку продольной арматуры и несущую способность.
• Швы между плитами заполняются бетоном или цементно-песчаным раствором по проектному решению для передачи горизонтальных усилий и обеспечения жесткости диска перекрытия.
• Монтажные петли используются только для подъема и установки. Запрещено применять их для крепления дополнительных конструкций или нагрузок.
• Проектное положение плиты проверяется по отметкам и осям. Допустимые отклонения нормируются и не должны превышать значений, указанных в проекте.
• После омоноличивания стыков перекрытие образует единый жесткий диск, распределяющий горизонтальные нагрузки между вертикальными элементами здания.

Качество выполнения швов и анкеровка плит влияют на общую устойчивость и долговечность здания. Нарушение требований к монтажу может привести к концентрации напряжений и развитию дефектов.

Правила хранения и транспортировки изделия

Хранение плит осуществляется в горизонтальном положении на ровном твердом основании. Прокладки из деревянных брусков располагаются в местах опорных зон строго по одной вертикальной линии для каждого штабеля. Высота штабеля определяется массой и габаритами изделия, а также условиями складирования, чтобы исключить повреждение нижних рядов.

Транспортировка производится с фиксацией плит в кузове для исключения смещений. Не допускается перевозка навалом. Строповка выполняется за монтажные петли с применением траверс, обеспечивающих равномерное натяжение. Запрещается выгружать плиты с ударными нагрузками или сбрасыванием. При погрузке и разгрузке необходимо исключить опирание на слабые кромки и торцы.
