Плита ребристая 1П 4 - 1/2/3/4/5/6/7 АIV Т/П (В), серия 1.442.1-1, выпуски 1, 4

Плита ребристая 1П 4 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного или технического перекрытия. Изделие относится к серии 1.442.1-1 (выпуски 1, 4) и предназначено для восприятия вертикальных нагрузок от пола, перегородок, оборудования и временных воздействий с последующей передачей усилий на несущие стены, балки или ригели.

Ребристая конструкция плиты обеспечивает повышенную жёсткость при относительно небольшой собственной массе. Продольные ребра работают как главные изгибаемые элементы, а полка плиты распределяет нагрузку на ребра. Применение таких плит целесообразно в зданиях с увеличенными пролётами и высокими эксплуатационными нагрузками — промышленных цехах, складских комплексах, торговых и спортивных сооружениях. Ошибки при монтаже, такие как недостаточная глубина опирания или неправильная ориентация ребер, могут привести к снижению несущей способности конструкции.

Область применения и технические особенности

Плита опирается на несущие конструкции (балки, ригели, стены) по коротким сторонам или по контуру в зависимости от проектного решения. Продольные ребра должны располагаться в направлении пролёта. Торцевые зоны плиты являются опорными и не должны повреждаться в процессе погрузки, разгрузки и монтажа. Сопряжение плит между собой и с опорами выполняется по проекту: закладные детали свариваются, швы омоноличиваются. Монтаж ведётся за монтажные петли, расположенные в верхней зоне плиты.

• Плита работает в пролёте между несущими опорами, воспринимая изгибающий момент за счёт продольной арматуры в ребрах и бетона сжатой зоны полки.
• Глубина опирания плиты на стены, балки или ригели задаётся рабочей документацией и должна обеспечивать передачу нагрузки без смятия опорных зон.
• При монтаже ребра плиты ориентируются строго в направлении пролёта, иное положение может привести к образованию трещин и снижению жёсткости.
• Швы между смежными плитами заполняются бетоном или раствором по проекту, что обеспечивает совместную работу элементов перекрытия и распределение нагрузки.
• Торцы плиты не предназначены для восприятия сосредоточенных нагрузок; запрещается опирать на них оборудование или конструкции без дополнительных расчётов.
• Монтажные петли используются только для строповки; после установки их допускается загибать или срезать в соответствии с проектом, не повреждая окружающий бетон.

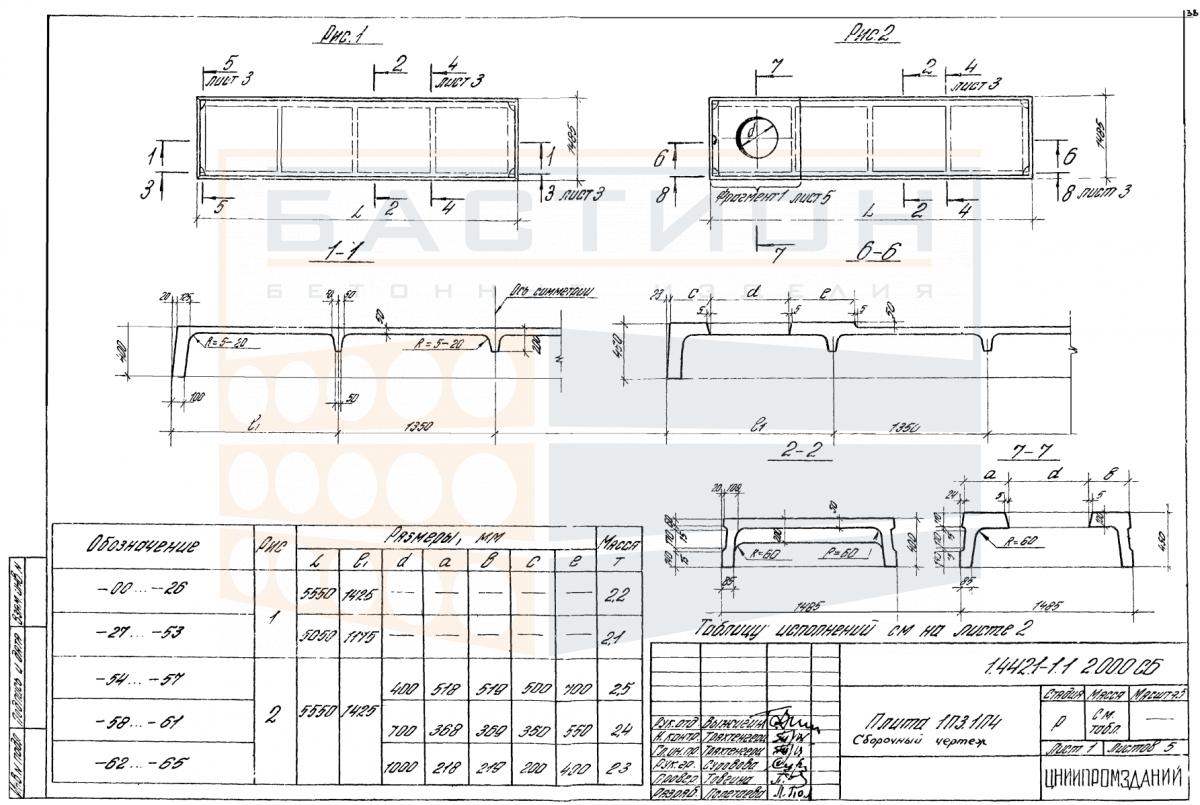

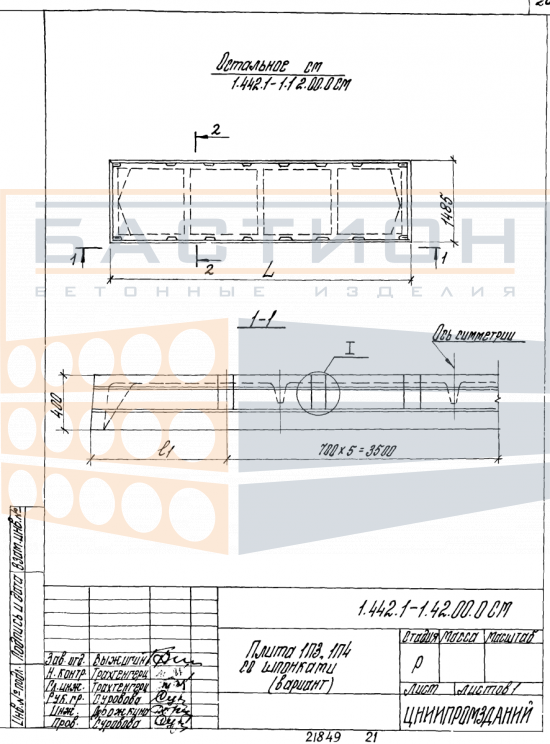

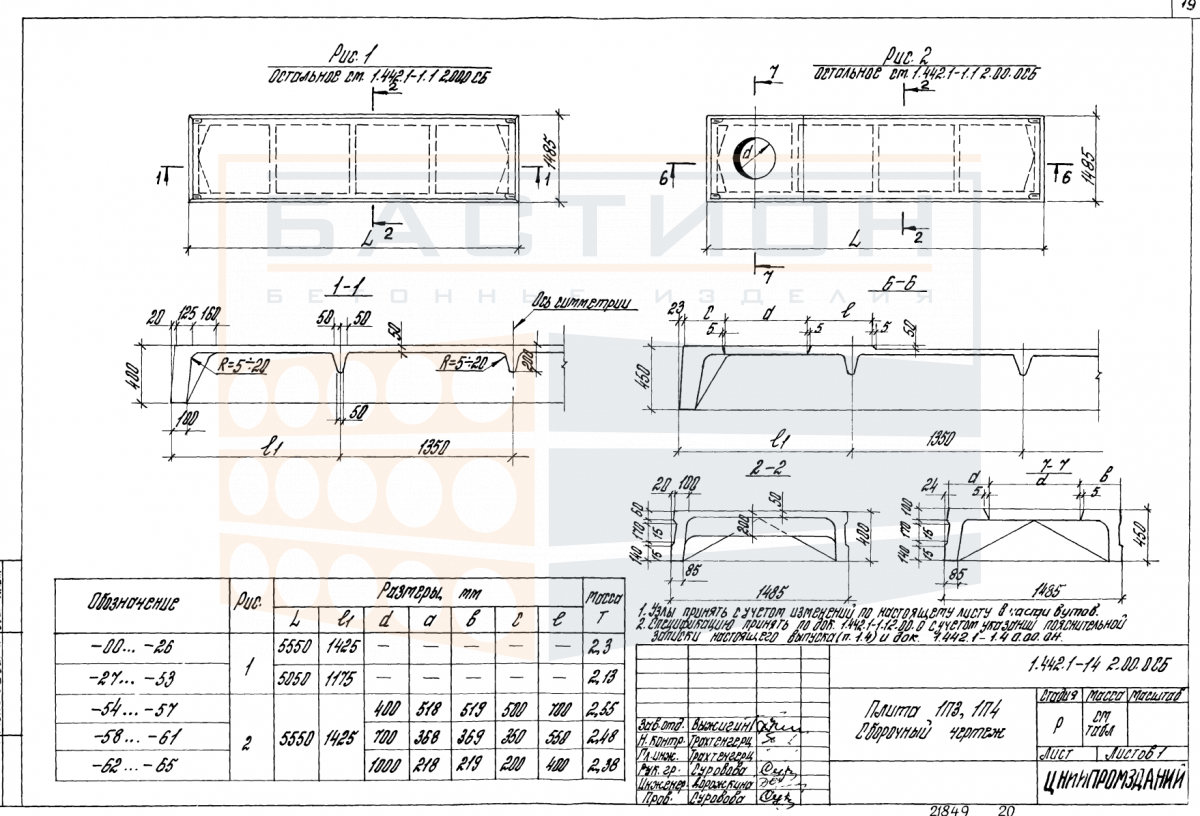

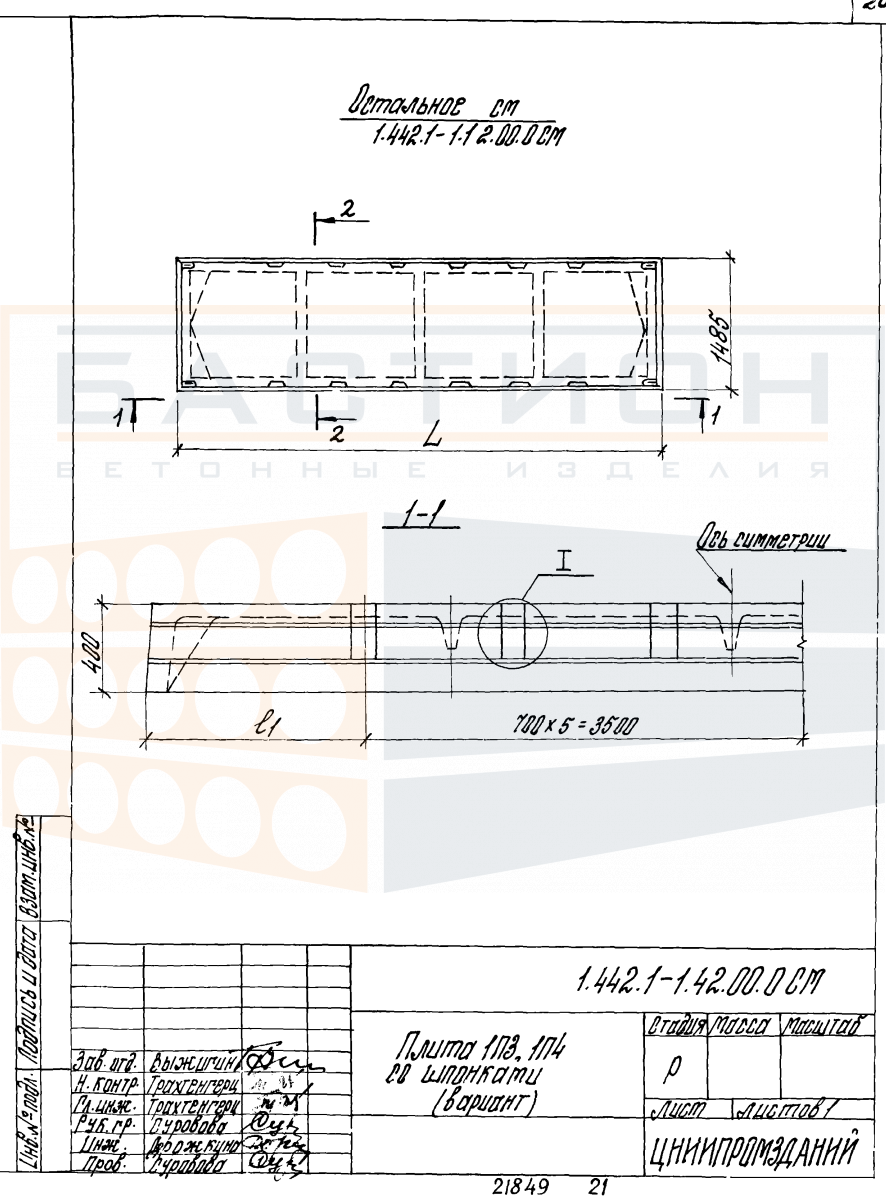

Условия опирания и армирования плиты уточняются по рабочим чертежам серии 1.442.1-1. Применение изделия в конструкциях с агрессивными средами или особыми температурными режимами требует дополнительных защитных мероприятий, предусмотренных проектом.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном твёрдом основании, исключающем неравномерную просадку. Под опорные зоны (под торцы плит) устанавливаются деревянные или бетонные прокладки, совпадающие по вертикали при многорядном хранении. Высота штабеля определяется несущей способностью нижних плит и схемой складирования. Изделия не должны опираться на ребра или полку вне опорных зон, чтобы избежать излома.

Транспортировка осуществляется в вертикальном или наклонном положении с опиранием на продольные ребра; допускается перевозка в горизонтальном положении при условии жёсткой фиксации и установки прокладок в местах, соответствующих расположению монтажных петель. Перевозка навалом запрещается. При погрузке и разгрузке строповка производится за все монтажные петли, без перекосов и рывков. Защита торцов и ребер от ударов предотвращает сколы и повреждения, влияющие на несущую способность.
