Плита ребристая 1П 5 - 1/2/3/4/5/6/7 АIV Т/П (В), серия 1.442.1-1, выпуски 1, 4

Плита ребристая 1П 5 - 1/2/3/4/5/6/7 АIV Т/П (В) серии 1.442.1-1 — это железобетонный сборный элемент горизонтальной несущей системы здания, предназначенный для устройства междуэтажных перекрытий и покрытий в промышленных и гражданских сооружениях. Ребристая конструкция с продольными и поперечными ребрами обеспечивает восприятие изгибающих нагрузок при работе в пролете между несущими стенами, балками или ригелями. Внутреннее стальное армирование, расположенное в ребрах и полке, позволяет элементу выдерживать эксплуатационные нагрузки без образования трещин в проектных пределах.

Применение плит данного типоразмера актуально в зданиях с шагом колонн или пролетом стен, где требуется жесткое и прочное перекрытие при ограниченной строительной высоте. Недостаточная глубина опирания, перекос при монтаже или повреждение торцевых зон ребер могут привести к потере устойчивости элемента и перераспределению нагрузок, не предусмотренному проектом. Точное соблюдение проектных отметок и опорных зон, а также правильное расположение ребер при установке являются обязательными условиями безопасной эксплуатации перекрытия.

Область применения и технические особенности

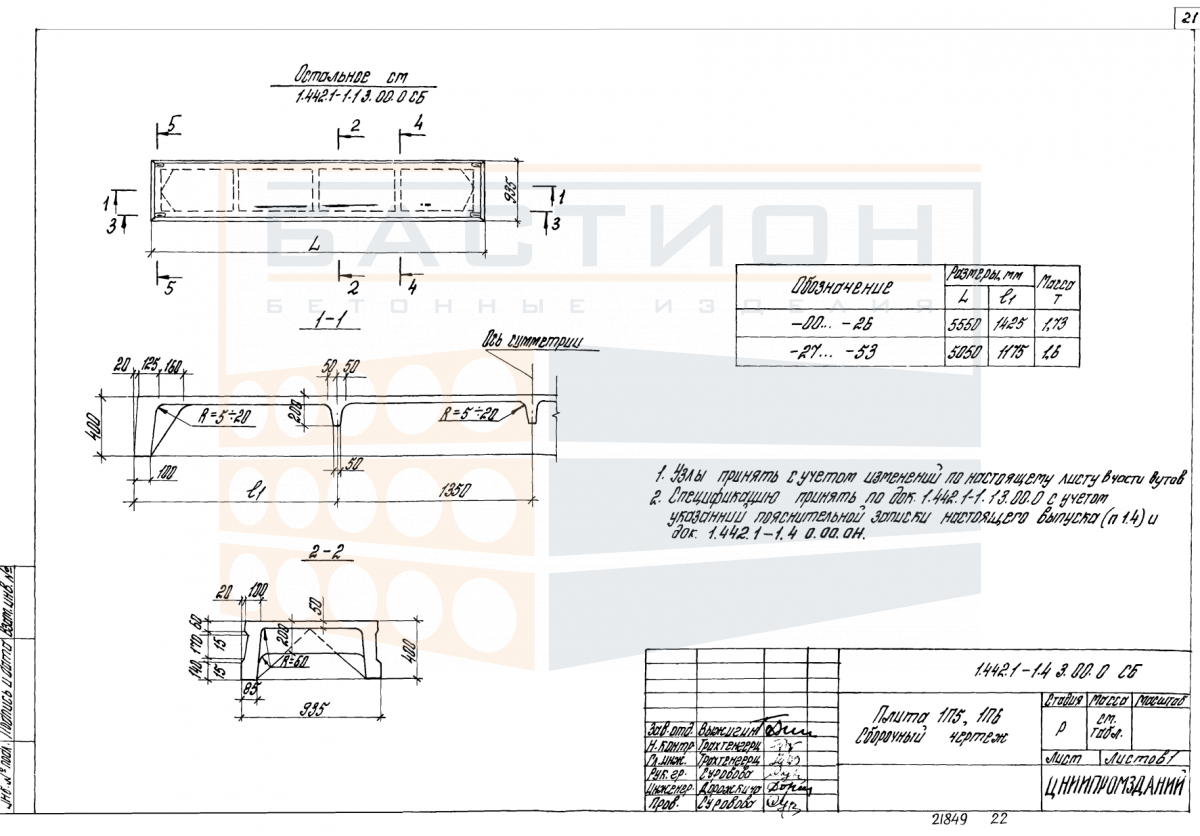

Плиты ребристые 1П 5 серии 1.442.1-1 монтируются в составе сборного железобетонного каркаса. Опирание осуществляется на несущие конструкции (стены, ригели, балки) по продольным краям или по контуру в зависимости от проектного решения. Передача нагрузки происходит через опорные зоны ребер, поэтому их состояние контролируется до и после установки. Длина плиты 5550 мм, ширина 935 мм и высота 400 мм требуют применения кранов соответствующей грузоподъемности при монтаже.

• Изделие работает в пролете между опорами, передавая вертикальные нагрузки от пола, оборудования, перегородок и временных нагрузок на несущие элементы здания.
• Ребристая конфигурация с ребрами жесткости обеспечивает распределение изгибающих усилий и уменьшает собственный вес конструкции по сравнению со сплошной плитой аналогичного пролета.
• Торцевые зоны плиты и опорные участки ребер не должны иметь сколов и повреждений, так как это снижает несущую способность опорной части.
• Монтажное положение плиты определяется проектом: ребра могут быть ориентированы вниз (для перекрытий) или вверх (для покрытий); неправильная ориентация недопустима.
• Швы между смежными плитами заполняются бетоном по проектному решению, что обеспечивает совместную работу элементов и передачу горизонтальных усилий.
• Пустоты в ребрах (если предусмотрены) не используются для прокладки инженерных коммуникаций без специальных проектных указаний.
• Параметры опирания и анкеровки уточняются по рабочей документации серии 1.442.1-1, выпуски 1 и 4.

Соблюдение технологии монтажа и проектных требований к опиранию и стыковке обеспечивает расчетную работу плиты в составе перекрытия. Отклонения от проектных отметок или неправильное положение ребер приводят к перегрузке отдельных участков и необходимости усиления конструкции.

Правила хранения и транспортировки изделия

Плиты ребристые складируются в горизонтальном положении на ровном твердом основании, исключающем просадку и перекос. Под опорные зоны ребер укладываются деревянные или бетонные прокладки, расположенные строго по вертикали в штабелях. Между рядами плит устанавливаются прокладки в местах, соответствующих опорным участкам, чтобы избежать концентрации нагрузок на полку и ребра. Высота штабеля принимается по схеме складирования с учетом массы изделия (до 1700 кг) и прочности основания.

Транспортировка плит осуществляется в горизонтальном положении с надежной фиксацией от продольных и поперечных смещений. Перевозка навалом или с опиранием на слабые кромки запрещается. При погрузке и разгрузке строповка производится за монтажные петли, расположенные в опорных зонах, без ударов и рывков. Запрещается перемещать плиты волоком или сбрасывать их. Состояние монтажных петель проверяется перед каждым подъемом; поврежденные петли не допускаются к использованию.
