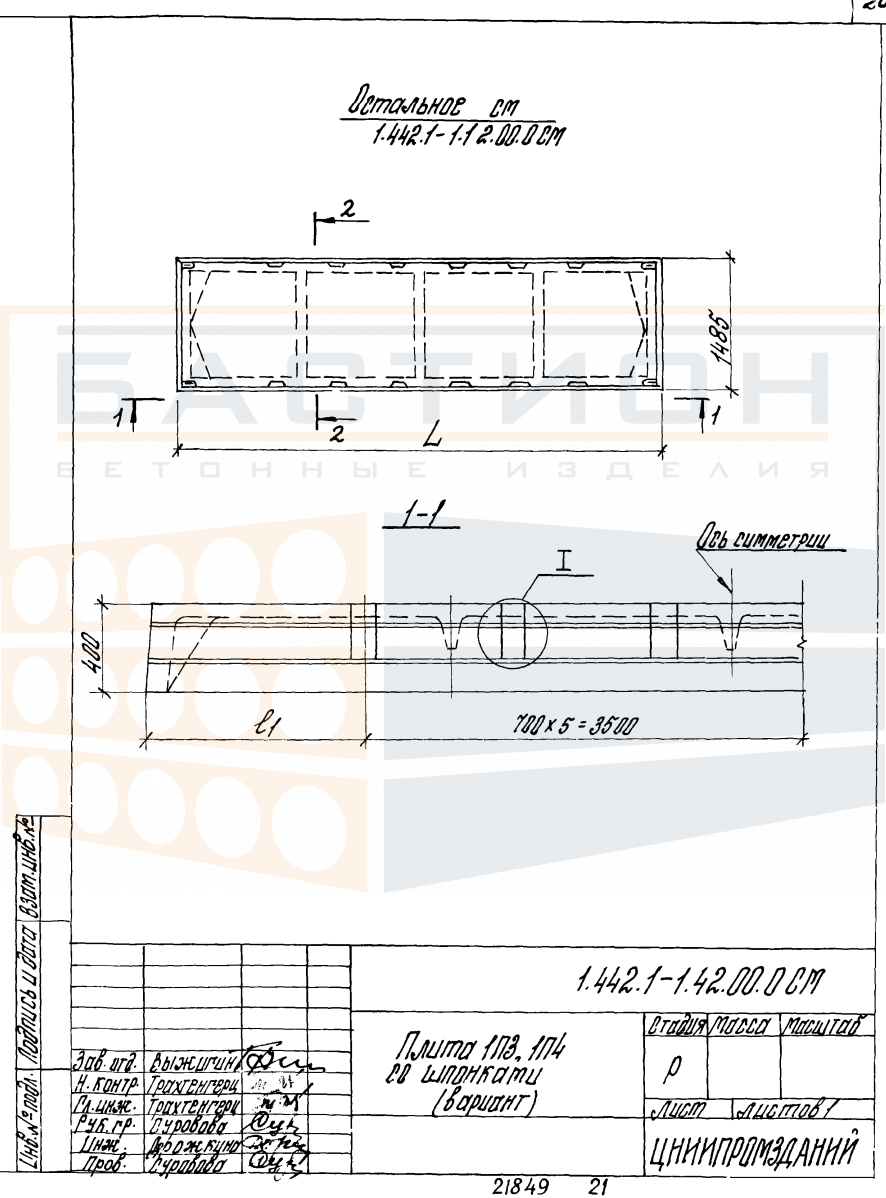

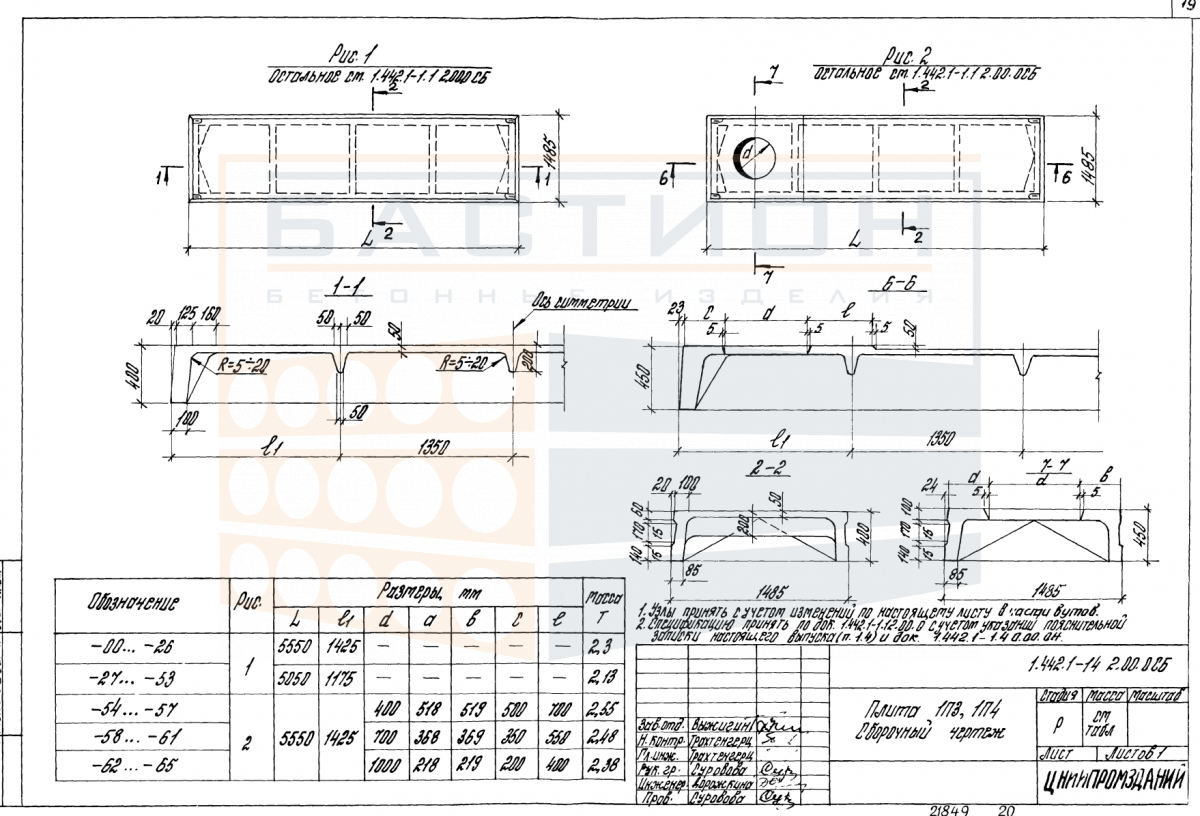

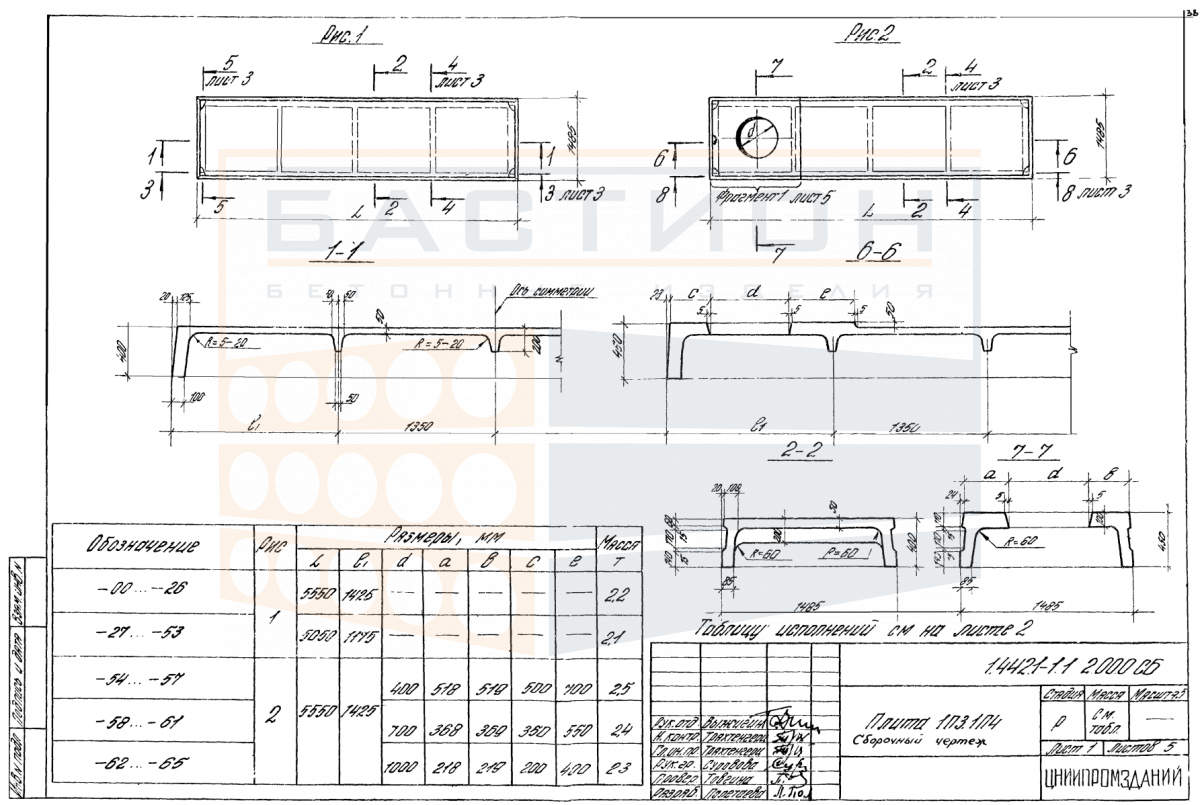

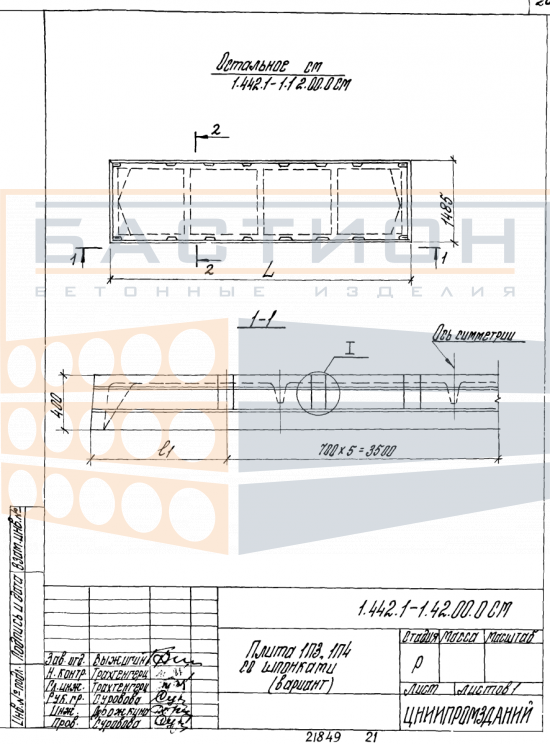

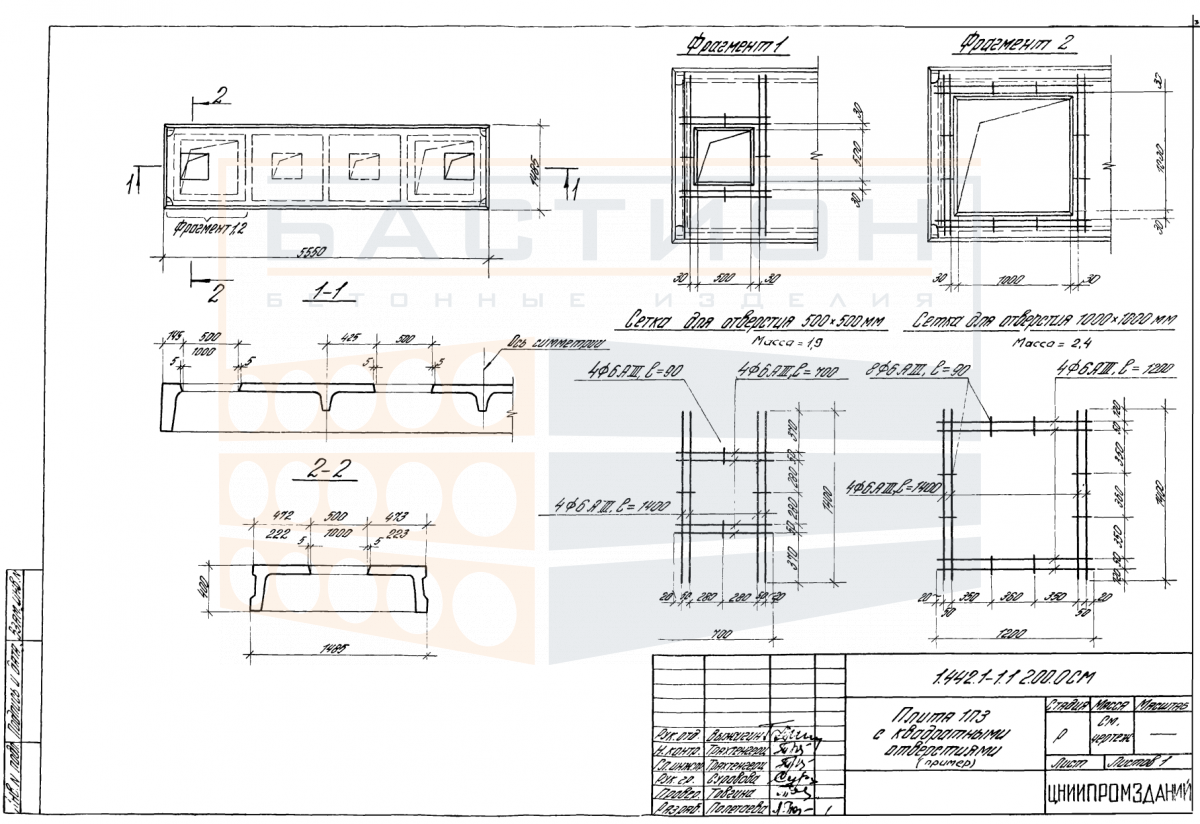

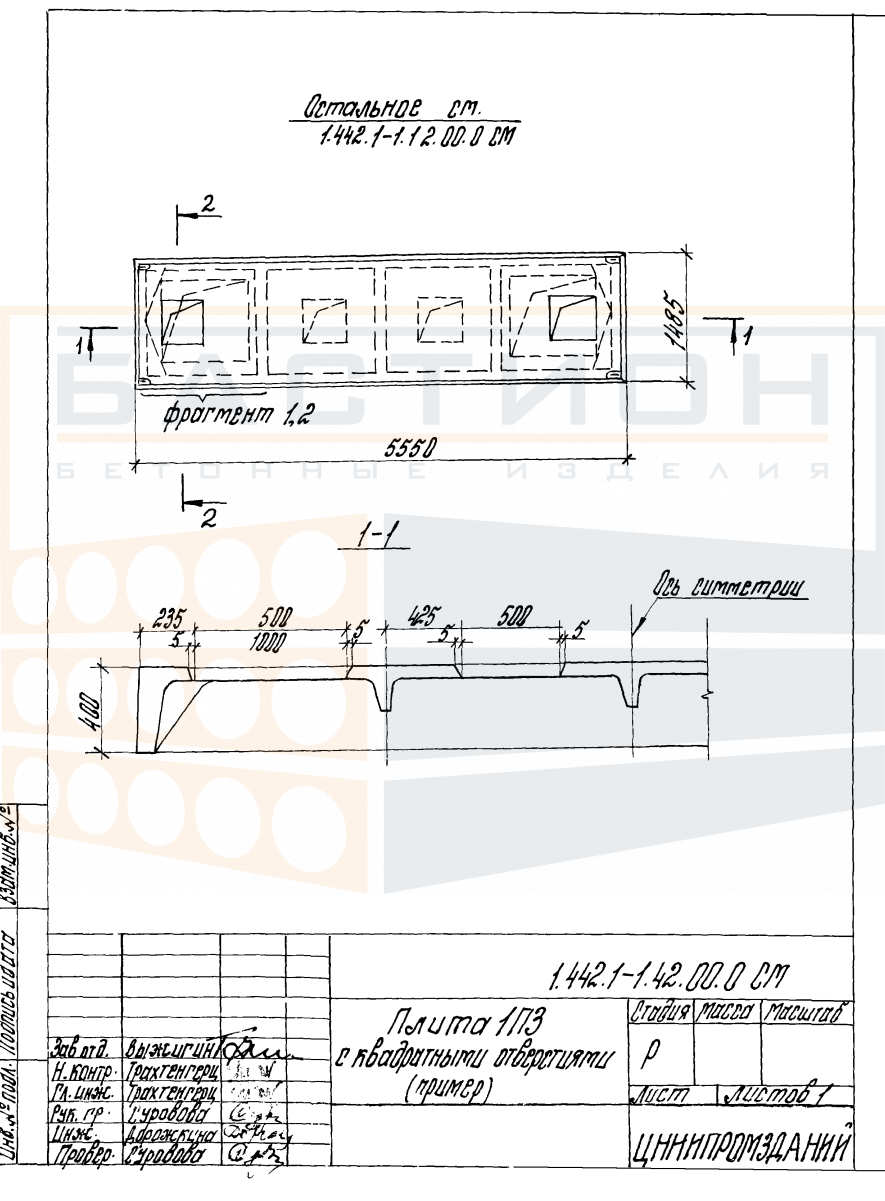

Плита ребристая 1П 3 - 1/2/3/4/5/6/7 АIV Т/П (В), серия 1.442.1-1, выпуски 1, 4

Плита ребристая 1П 3 серии 1.442.1-1, выпуски 1 и 4, — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажных, чердачных и технических перекрытий. Конструкция с продольными ребрами обеспечивает восприятие изгибающих нагрузок и эффективную передачу усилий на опорные стены, балки или ригели. Изделие изготавливается из тяжелого бетона с внутренним стальным армированием, что придает жесткость и стабильность формы при эксплуатации.

Перекрытия из ребристых плит используются в промышленных и гражданских зданиях с увеличенными пролетами и повышенными требованиями к несущей способности. Основные нагрузки — от пола, оборудования, перегородок и людей — воспринимаются плитой и передаются на несущие элементы. Недостаточная глубина опирания или повреждение торцов ребер при монтаже могут привести к снижению несущей способности и необходимости усиления узлов. Правильная ориентация плиты, как правило, ребрами вниз, является обязательным условием.

Область применения и технические особенности

Монтаж плит ребристых 1П 3 выполняется в соответствии с рабочими чертежами серии 1.442.1-1. Опирание осуществляется на несущие стены, балки или ригели с обеспечением проектной глубины опирания. Перед установкой проверяется горизонтальность опорных поверхностей. Швы между смежными плитами заполняются цементно-песчаным раствором или бетоном по проектному решению. Анкеровка плит в несущие конструкции выполняется с помощью закладных деталей и выпусков арматуры.

• Плита работает в пролете между несущими опорами, воспринимая равномерно распределенные и сосредоточенные нагрузки, передаваемые от вышележащих конструкций.
• Продольные ребра являются основными несущими элементами, воспринимающими изгибающий момент и поперечную силу, поэтому их целостность критична.
• Торцевые зоны плиты не должны повреждаться при строповке и разгрузке, так как нарушение целостности ребер снижает несущую способность и требует замены изделия.
• Монтажное положение плиты фиксируется по отметкам и осям; перекос при установке не допускается, так как это вызывает неравномерное распределение нагрузки.
• Сопряжение плит со стенами и ригелями требует обязательного заполнения стыков раствором и установки анкерных связей для обеспечения совместной работы конструкций.
• Пустоты между ребрами не используются для прокладки коммуникаций, не предусмотренных проектом, чтобы не снижать несущую способность и не нарушать защиту арматуры.

Выбор типоразмера плиты и схема опирания определяются проектом здания с учетом нагрузок, пролета и конструктивной схемы. При монтаже необходимо строго соблюдать проектные отметки и последовательность установки.

Правила хранения и транспортировки изделия

Складирование плит производится в горизонтальном положении на ровном твердом основании. Между рядами укладываются деревянные или бетонные прокладки в местах, соответствующих опорным зонам плиты — под ребрами. Прокладки соседних рядов должны располагаться строго одна над другой по вертикали. Высота штабеля устанавливается по схеме складирования с учетом массы и геометрии изделия, чтобы избежать деформации нижних плит.

Транспортировка плит осуществляется в горизонтальном положении с опорой на продольные ребра. Плиты закрепляются в кузове транспортного средства от смещения, исключаются удары и перекосы. Запрещается перевозка плит навалом или с опиранием на полки ребер. Монтажные петли и торцы ребер должны быть защищены от повреждений при погрузке и разгрузке.
