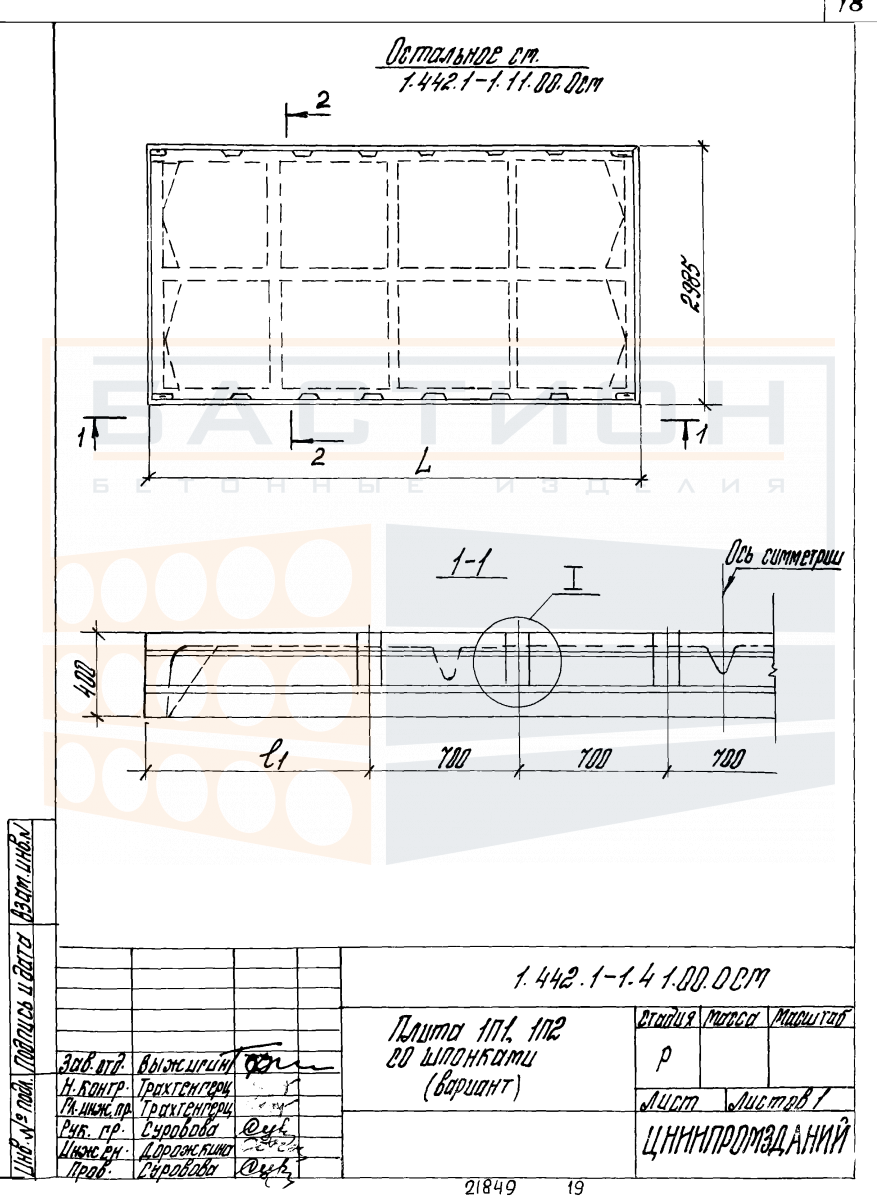

Плита ребристая 1П 2 - 1/2/3/4/5 АIV Т/П (В), серия 1.442.1-1, выпуски 1, 4

Плита ребристая 1П 2 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного или технического перекрытия. Изделие относится к серии 1.442.1-1, выпуски 1, 4, и предназначено для восприятия нагрузок от пола, перегородок, оборудования и временных воздействий с последующей передачей усилий на несущие стены, балки или ригели. Продольные ребра обеспечивают жесткость конструкции и позволяют перекрывать пролеты без промежуточных опор.

Применение плиты предусмотрено в зданиях различного назначения с шагом колонн или опор, соответствующим проектному решению. Работа ребер в пролете требует правильной ориентации изделия и точного опирания на несущие элементы. Недостаточная глубина опирания или повреждение торцовых зон при монтаже могут привести к перераспределению напряжений и снижению несущей способности. Омоноличивание стыков между плитами выполняется по проекту для обеспечения совместной работы перекрытия.

Область применения и технические особенности

Монтаж плиты ребристой 1П 2 осуществляется на подготовленные опорные поверхности стен, ригелей или балок. Глубина опирания и схема анкеровки задаются рабочей документацией серии 1.442.1-1. Перед установкой проверяется горизонтальность опорных площадок. В процессе строповки используются все монтажные петли, повреждение которых не допускается. После выверки положения плита фиксируется сваркой закладных деталей и омоноличиванием швов бетоном класса не ниже проектного. При монтаже необходимо исключить перекос изделия и удары о соседние конструкции.

• Опирание плиты выполняется на несущие элементы по двум продольным сторонам в соответствии с проектной схемой.
• Продольные ребра воспринимают изгибающие нагрузки и передают усилия на опоры, что позволяет перекрывать значительные пролеты.
• В уровне опирания устанавливаются выравнивающие слои из цементного раствора для обеспечения равномерной передачи нагрузки.
• Монтажные петли используются для строповки; их деформация или обрыв при подъеме недопустимы.
• После установки смежные плиты соединяются сваркой закладных деталей для обеспечения пространственной жесткости диска перекрытия.
• Швы между плитами заполняются мелкозернистым бетоном с предварительной очисткой и увлажнением кромок.

Соблюдение проектных требований к опиранию и фиксации обеспечивает расчетный режим работы ребристой плиты в составе перекрытия. Отклонение от схемы монтажа или использование поврежденных изделий требует дополнительного расчета.

Правила хранения и транспортировки изделия

Плиты ребристые 1П 2 складируются в горизонтальном положении на ровном твердом основании. В местах опирания (под выпусками арматуры или в зонах ребер) устанавливаются деревянные прокладки, совпадающие по вертикали в штабеле. Высота штабеля назначается с учетом массы изделий и прочности нижнего ряда, без превышения значений, указанных в схеме складирования.

Транспортировка осуществляется в горизонтальном положении на специальных опорах, исключающих смещение и повреждение изделий. Плиты не допускается перевозить навалом. Фиксация в кузове выполняется с помощью инвентарных упоров и стяжных ремней, предотвращающих продольное и поперечное перемещение. При погрузке и разгрузке запрещается сбрасывание и удары о борта транспортного средства.
