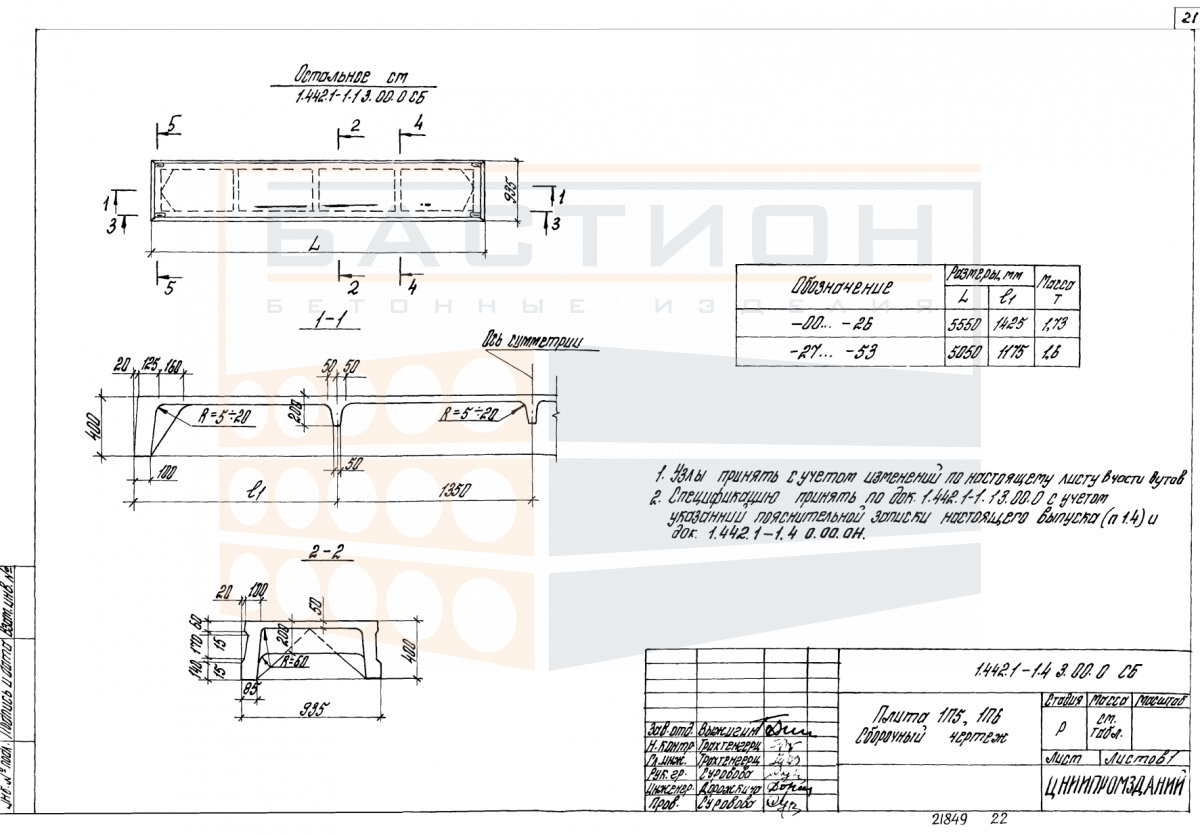

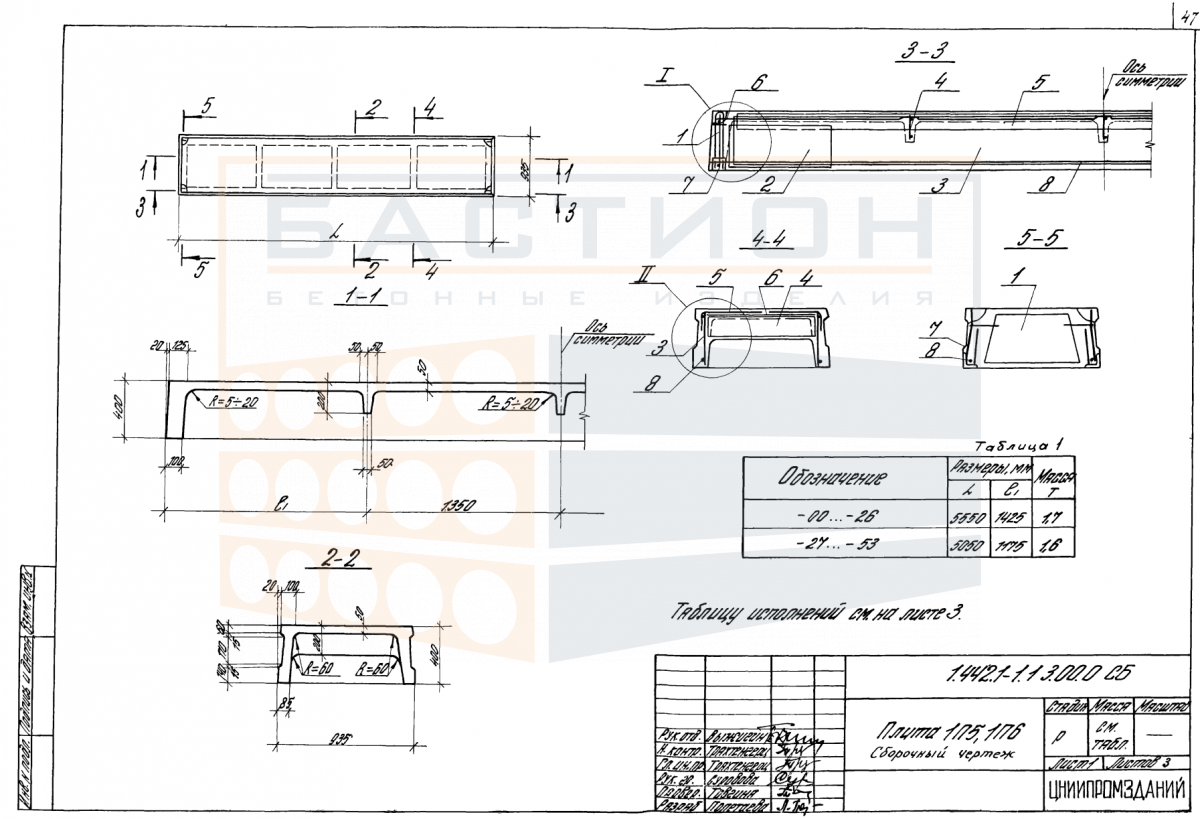

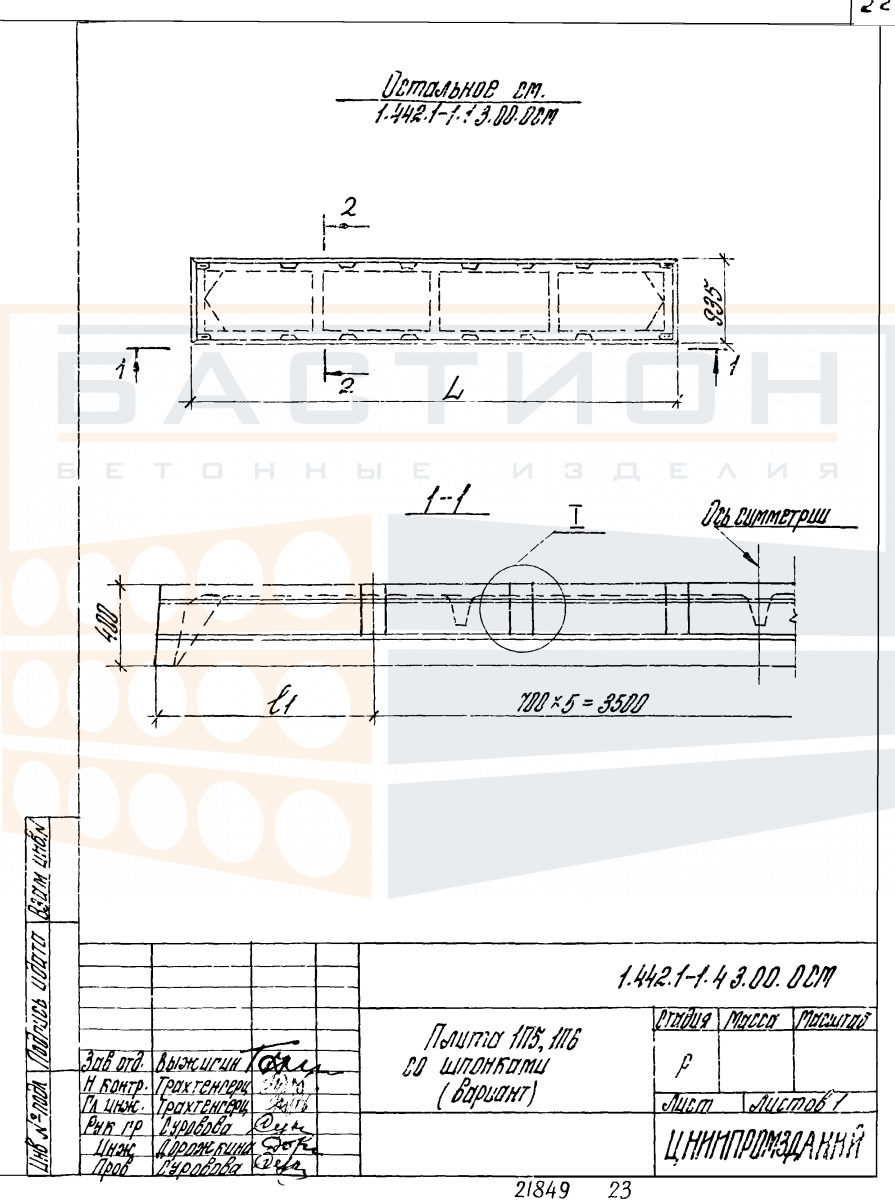

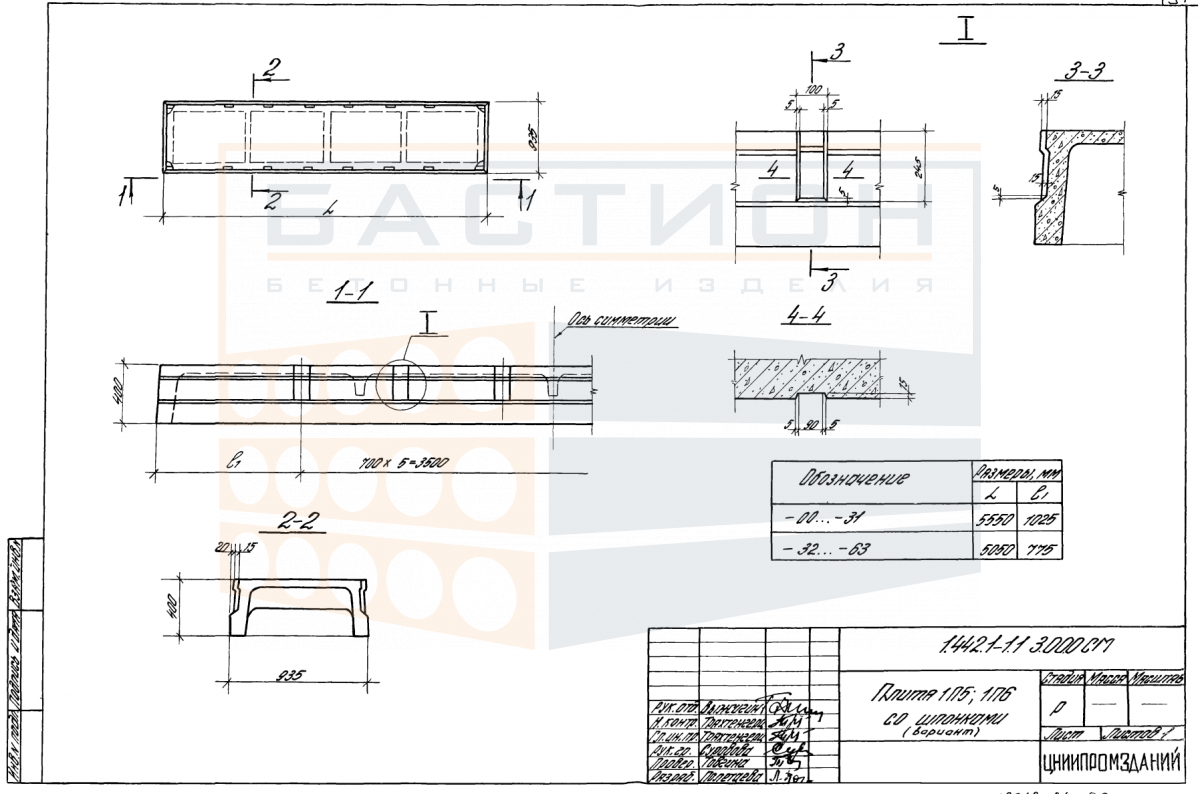

Плита ребристая 1П 5 - 1/2/3/4/5/6/7 АтV Т/П (В), серия 1.442.1-1, выпуски 1, 4

Плита ребристая 1П 5 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования перекрытий в промышленных и гражданских сооружениях. Изделие относится к серии 1.442.1-1, выпуски 1 и 4, и предназначено для восприятия эксплуатационных нагрузок с последующей передачей их на опорные конструкции. Ребристая форма позволяет обеспечить высокую жесткость при сниженном расходе бетона по сравнению со сплошными плитами аналогичного пролета.

Типоразмер 1П 5 используется в перекрытиях в соответствии с решениями серии. Плита рассчитана на равномерно распределенные и сосредоточенные нагрузки, характерные для производственных и складских зданий. Ошибки при монтаже, такие как недостаточная глубина опирания или повреждение ребер, могут привести к перераспределению усилий и снижению надежности конструкции.

Область применения и технические особенности

Плиты ребристые 1П 5 монтируются на подготовленные опорные поверхности с выверкой по отметкам. Опирание осуществляется на несущие стены, балки или ригели в соответствии с проектной документацией серии 1.442.1-1.

• Опирание плиты выполняется на две продольные стороны; глубина опирания задается рабочими чертежами серии и контролируется при монтаже.
• Ребра плиты воспринимают изгибающие нагрузки в пролете, работая как продольные балки; целостность ребер не должна нарушаться при транспортировке и установке.
• Торцевые зоны плиты содержат усиленное армирование и являются ответственными участками; повреждение торцов снижает несущую способность.

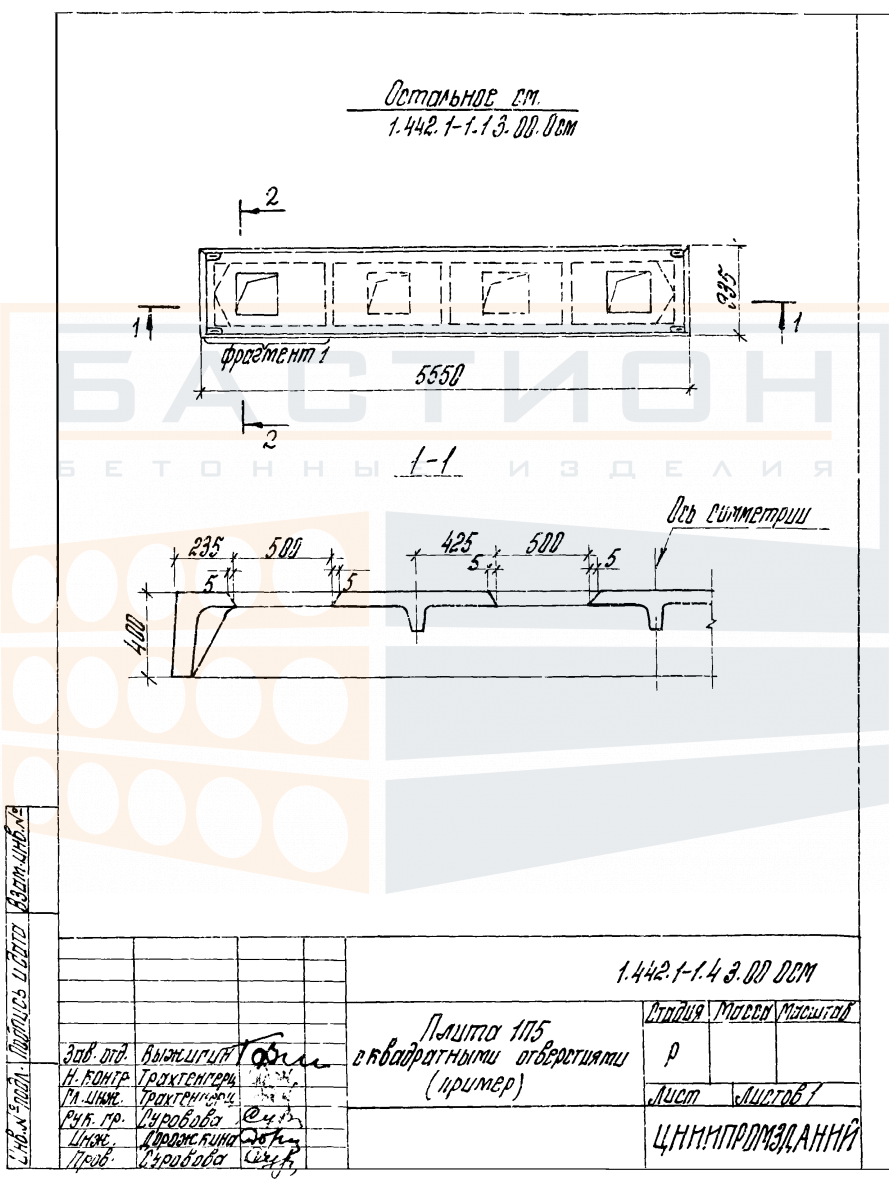

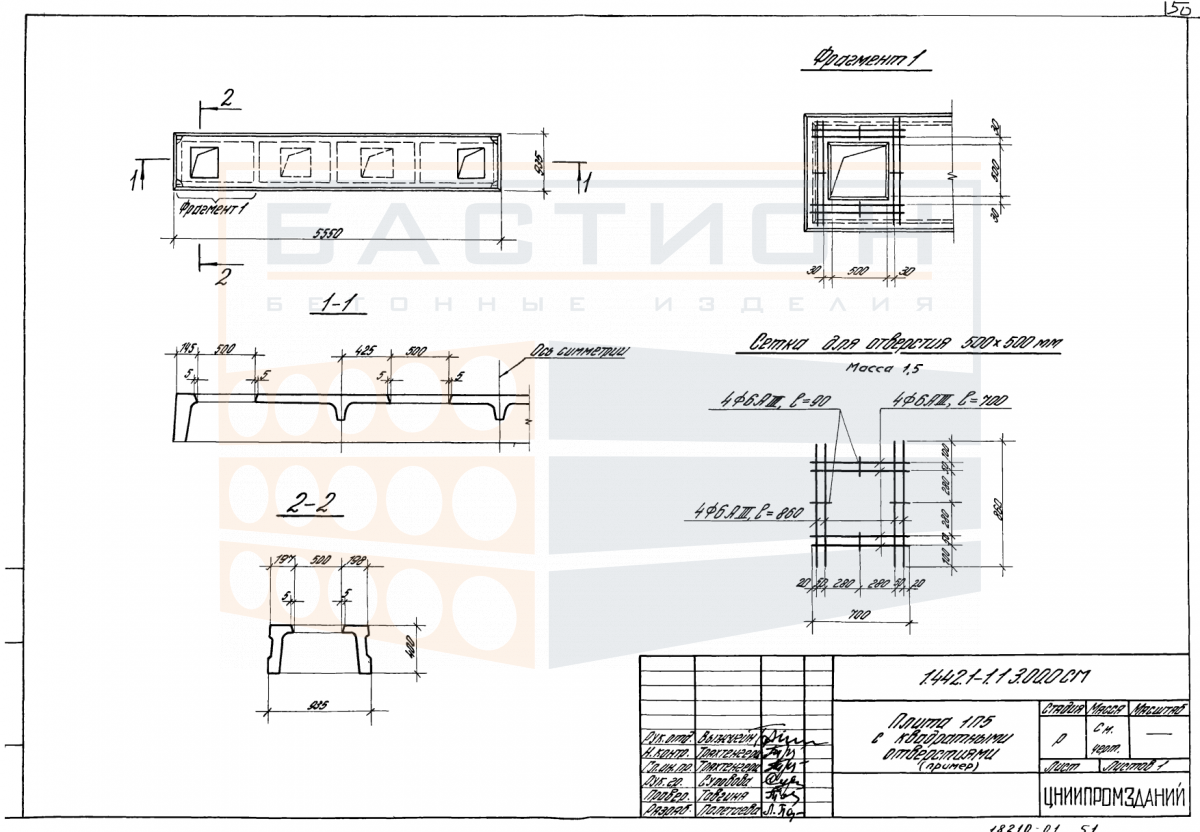

• Пустоты между ребрами, образующиеся при формовании, могут использоваться для прокладки коммуникаций только при наличии проектного решения и усиления отверстий.
• Швы между смежными плитами замоноличиваются бетоном по проекту для обеспечения совместной работы перекрытия и передачи горизонтальных усилий.
• При монтаже необходимо исключить смещение плиты с опорных площадок и перекос, контролируя положение с помощью геодезических средств.

Соблюдение проектных требований по опиранию, анкеровке и омоноличиванию швов обеспечивает расчетную работу перекрытия и предотвращает развитие деформаций.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на выровненном основании, исключающем просадку. В местах опирания укладываются деревянные прокладки, расположенные строго по вертикали при штабелировании. Количество рядов в штабеле ограничивается несущей способностью нижних изделий и условиями хранения.

Транспортировка осуществляется в горизонтальном положении с фиксацией плит от продольного и поперечного смещения. Запрещается перевозка с опиранием на ребра или торцы. Строповка производится за монтажные петли с использованием траверс, предотвращающих перекос и раскачивание.
