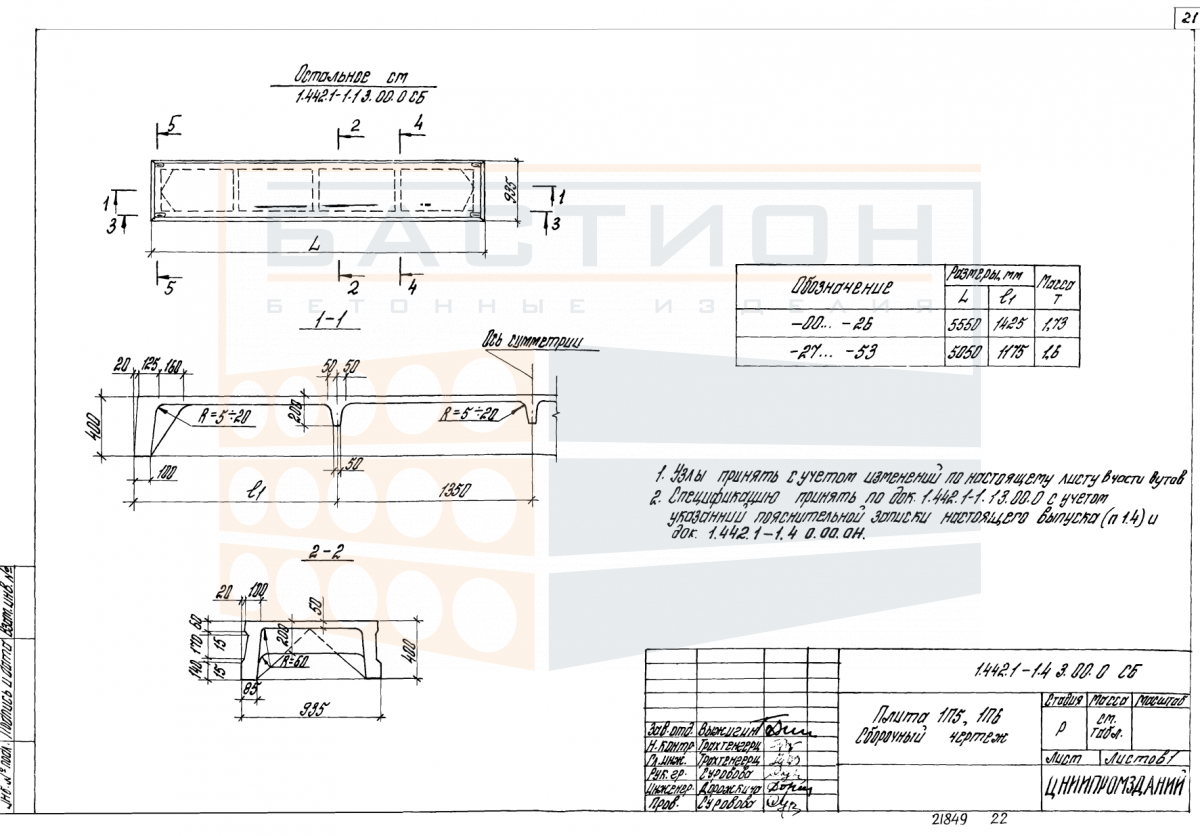

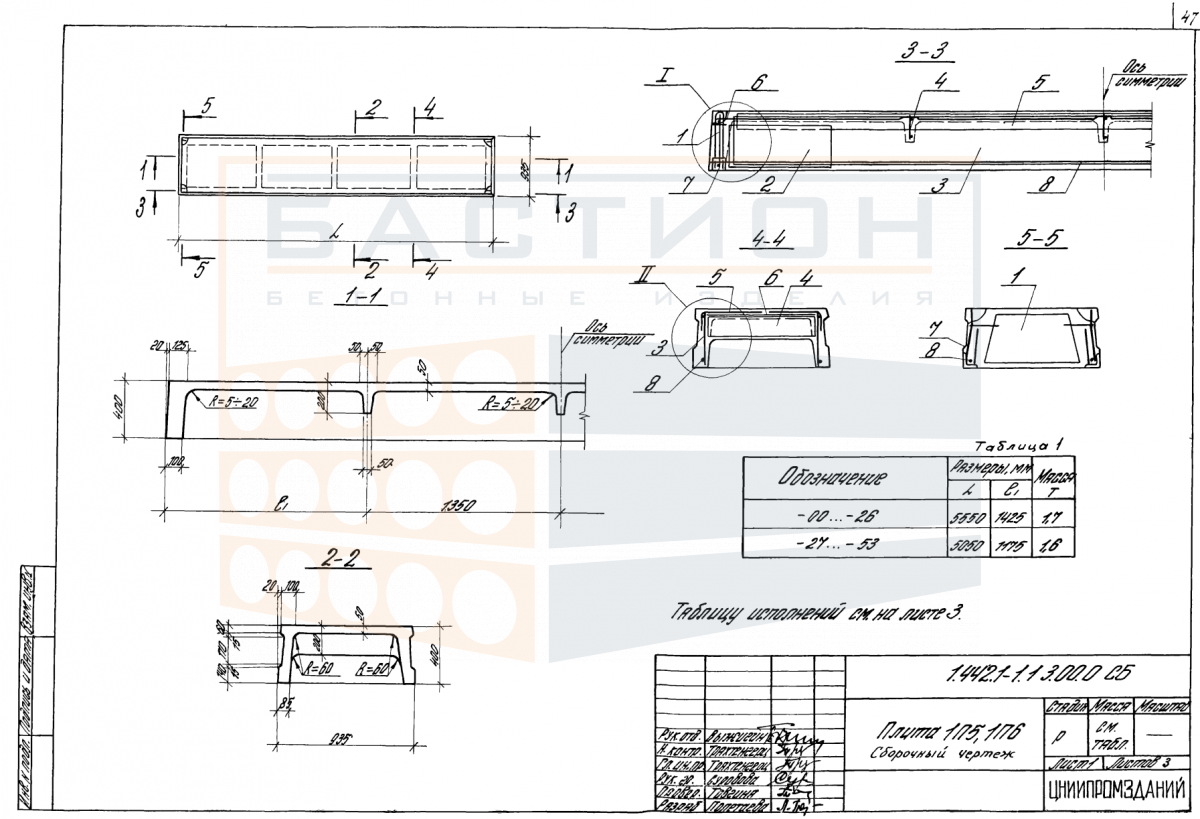

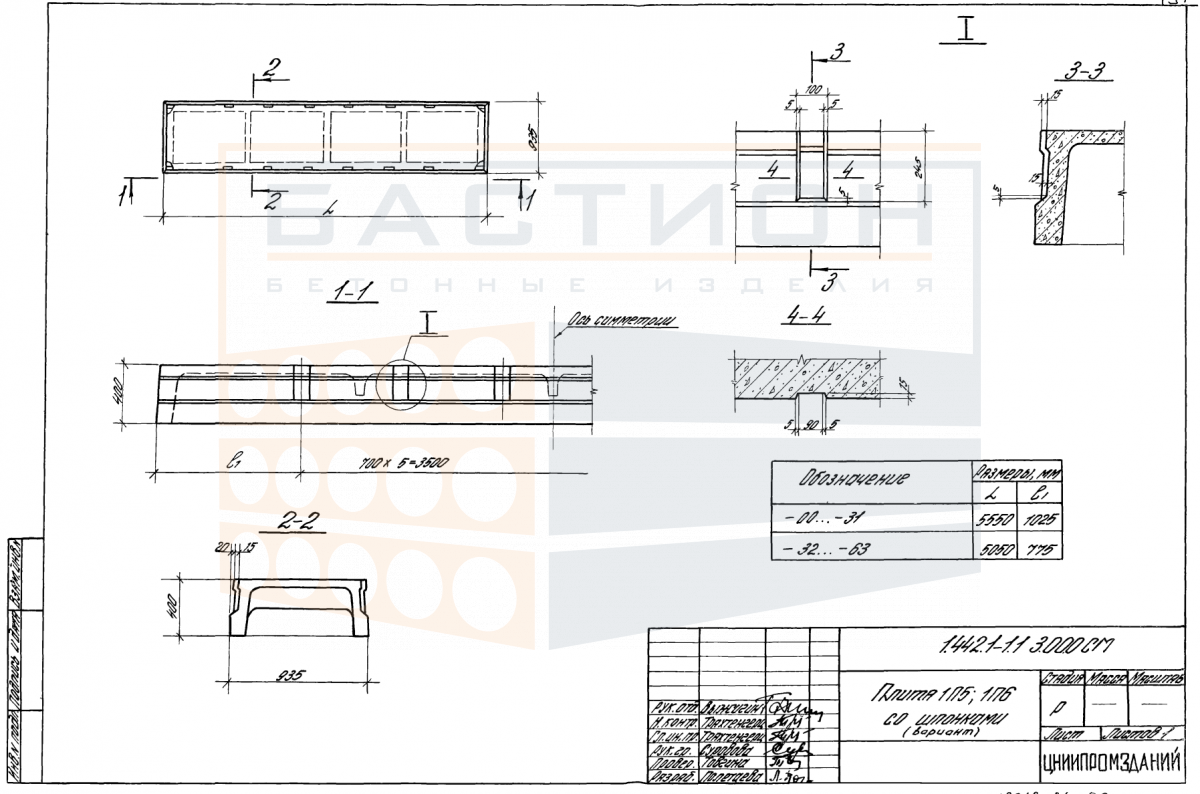

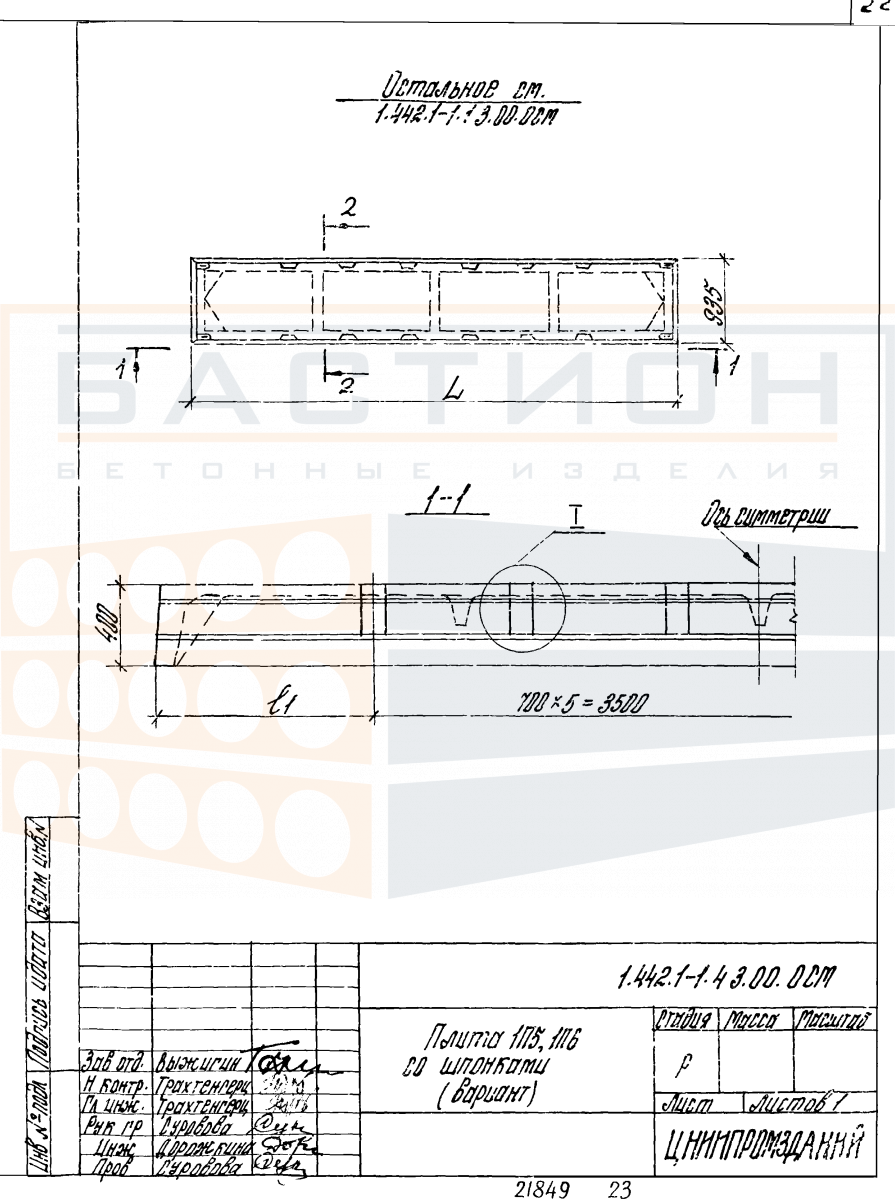

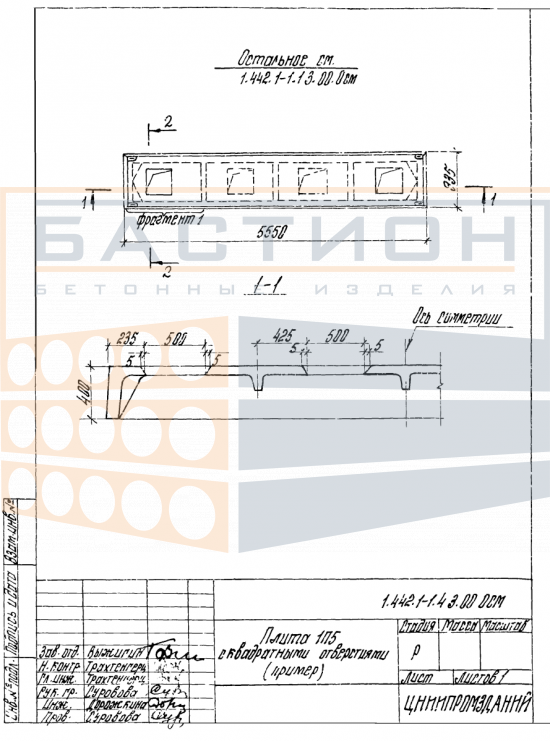

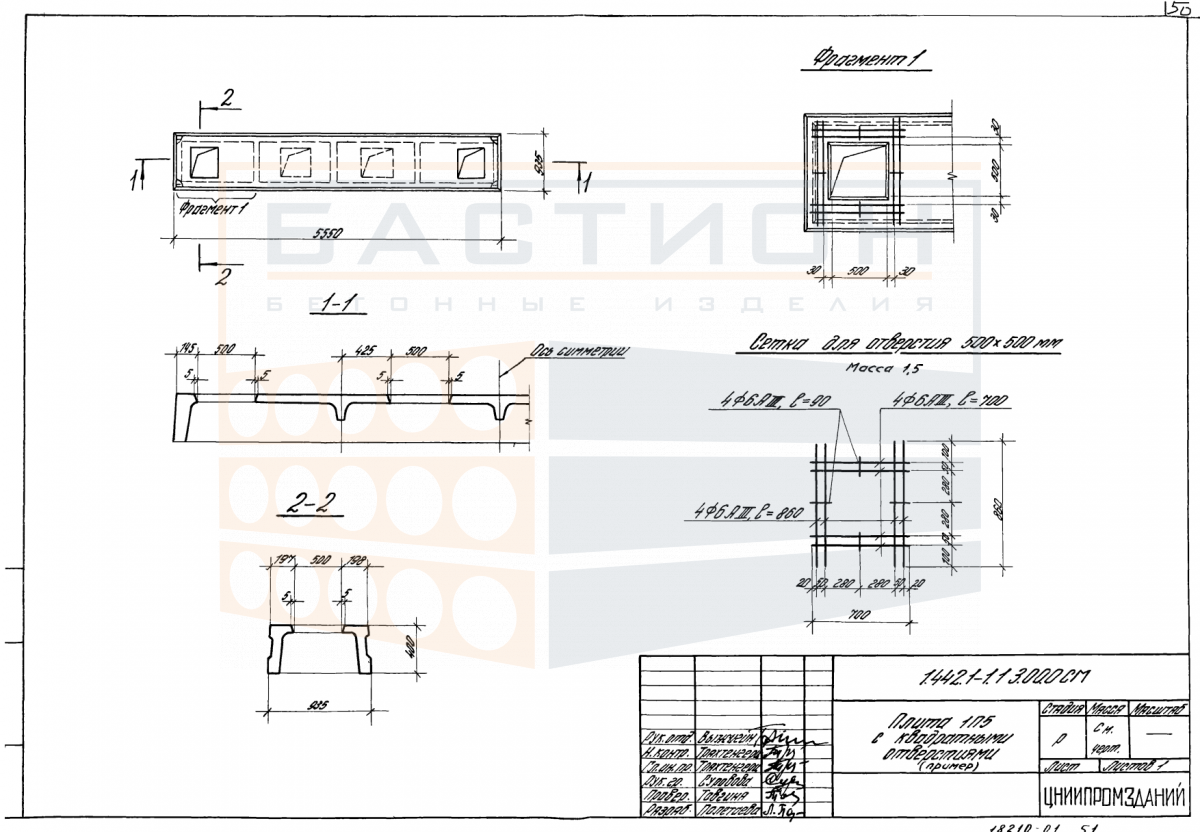

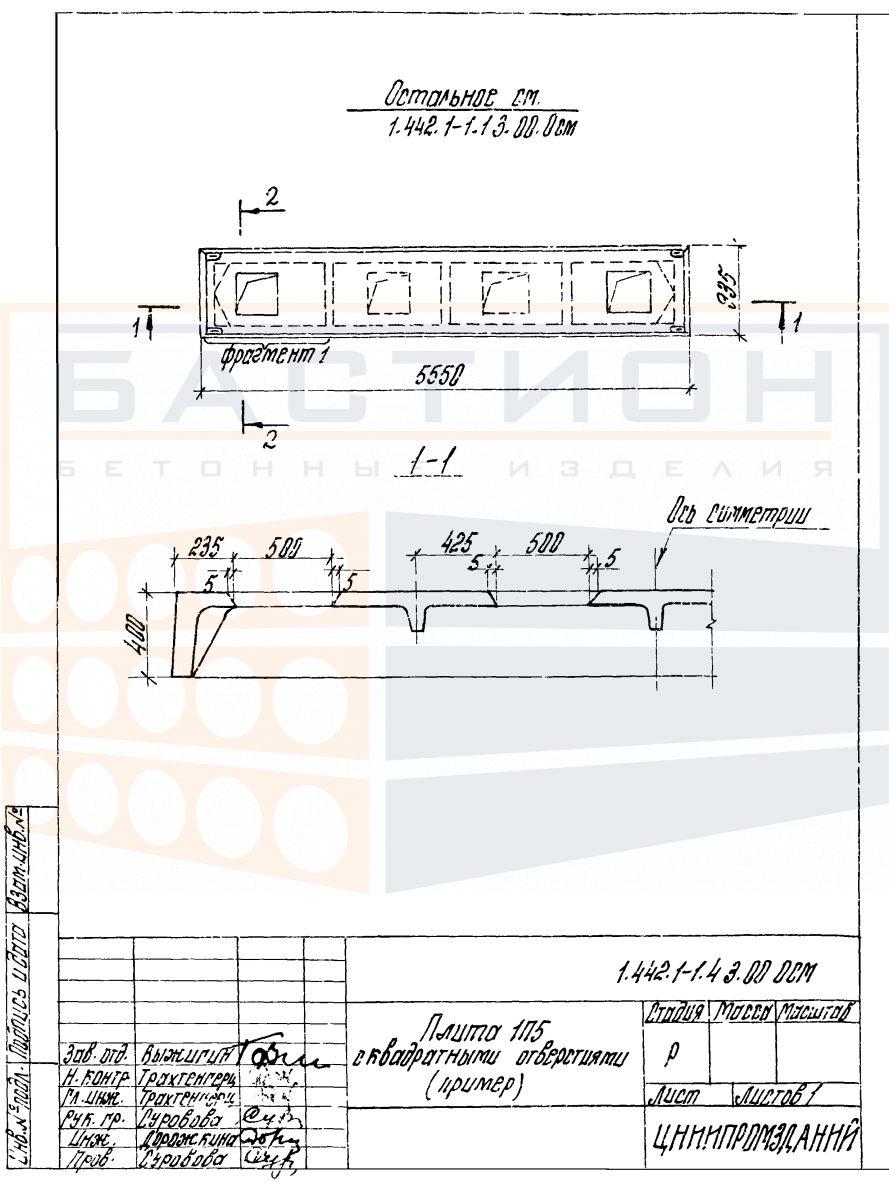

Плита ребристая 1П 5 - 1/2/3/4/5/6/7 АтV СК Т/П - П (В), серия 1.442.1-1, выпуски 1, 4

Плита ребристая 1П 5 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажных или чердачных перекрытий. Изделие относится к серии 1.442.1-1, выпуски 1 и 4, и представляет собой ребристую конструкцию с продольными ребрами жесткости. Основная функция плиты — восприятие эксплуатационных нагрузок от пола, оборудования, перегородок и людей с последующей передачей усилий на несущие стены, балки или ригели. Благодаря ребристой форме обеспечивается высокая несущая способность при относительно небольшой массе по сравнению со сплошными плитами аналогичного пролета.

Применение таких плит характерно для зданий с шагом несущих опор, соответствующим длине изделия. В процессе эксплуатации плита работает на изгиб в продольном направлении, при этом ребра воспринимают растягивающие напряжения, а полка — сжимающие. Ошибки при монтаже, такие как недостаточная глубина опирания, перекос или повреждение торцевых зон, могут привести к снижению несущей способности и образованию трещин. Поэтому геометрия опорных площадок и их горизонтальность должны строго соответствовать проекту. Сопряжение со смежными конструкциями, включая замоноличивание швов, выполняется по рабочей документации серии.

Область применения и технические особенности

Условия монтажа плит включают опирание на несущие конструкции по коротким сторонам. Плита укладывается на предварительно выровненные опорные поверхности, обеспечивающие проектную глубину опирания. В зависимости от типа опор (стены, балки, ригели) могут применяться анкерные связи или сварные соединения закладных деталей. Монтаж выполняется с использованием крана, строповка производится за монтажные петли.

• Плита работает в пролете между несущими опорами, воспринимая равномерно распределенные и сосредоточенные нагрузки.
• Опирание осуществляется по коротким сторонам на глубину, заданную проектом, с использованием выравнивающего слоя цементно-песчаного раствора.
• Проектное положение плиты фиксируется по осям здания; отклонения от горизонтали не должны превышать допусков, установленных серией.
• Стыки между смежными плитами заполняются бетоном или раствором для обеспечения совместной работы и звукоизоляции перекрытия.
• Монтажные петли используются только для подъема и разгрузки; после установки они могут быть отогнуты или срезаны, если это предусмотрено проектом.
• Торцевые зоны плиты не должны повреждаться при строповке и разгрузке, так как в них расположены зоны анкеровки арматуры.
• Серия 1.442.1-1 предусматривает типовые решения для опирания и армирования узлов, уточняемые в рабочей документации.

Таким образом, соблюдение проектных параметров опирания и последовательности монтажа гарантирует надежную работу плиты в составе перекрытия. Все отклонения от норм установки должны быть согласованы с проектной организацией.

Правила хранения и транспортировки изделия

Плиты хранятся в горизонтальном положении на ровном твердом основании. Между штабелями и под нижним рядом укладываются прокладки из древесины, расположенные в местах опорных зон (по торцам). Прокладки соседних рядов должны совпадать по вертикали, чтобы избежать изгибающих напряжений в теле плиты. Высота штабеля ограничивается несущей способностью нижних изделий и условиями безопасности.

Транспортировка осуществляется в горизонтальном положении с опиранием на две поперечные балки, соответствующие опорным зонам. Изделия фиксируют от смещения и опрокидывания. Запрещается перевозка навалом или с опиранием на слабые кромки. Погрузка и разгрузка производятся краном с использованием монтажных петель.
