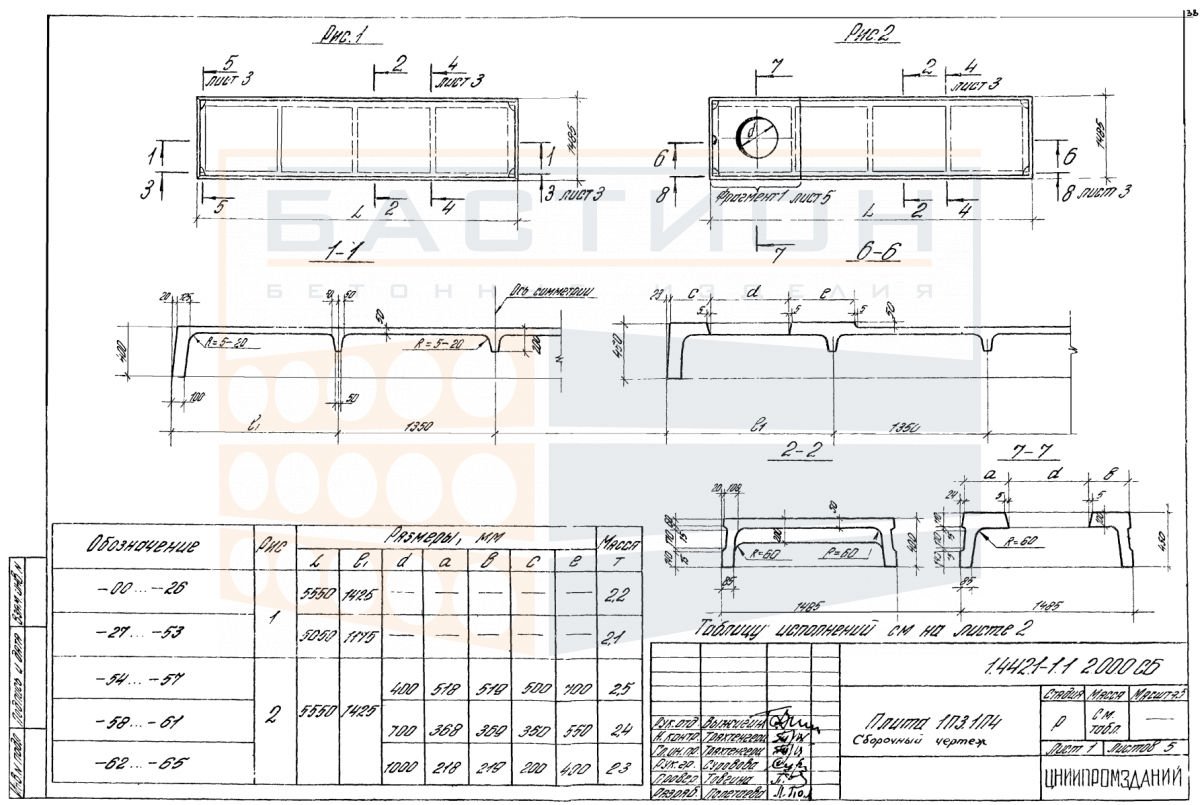

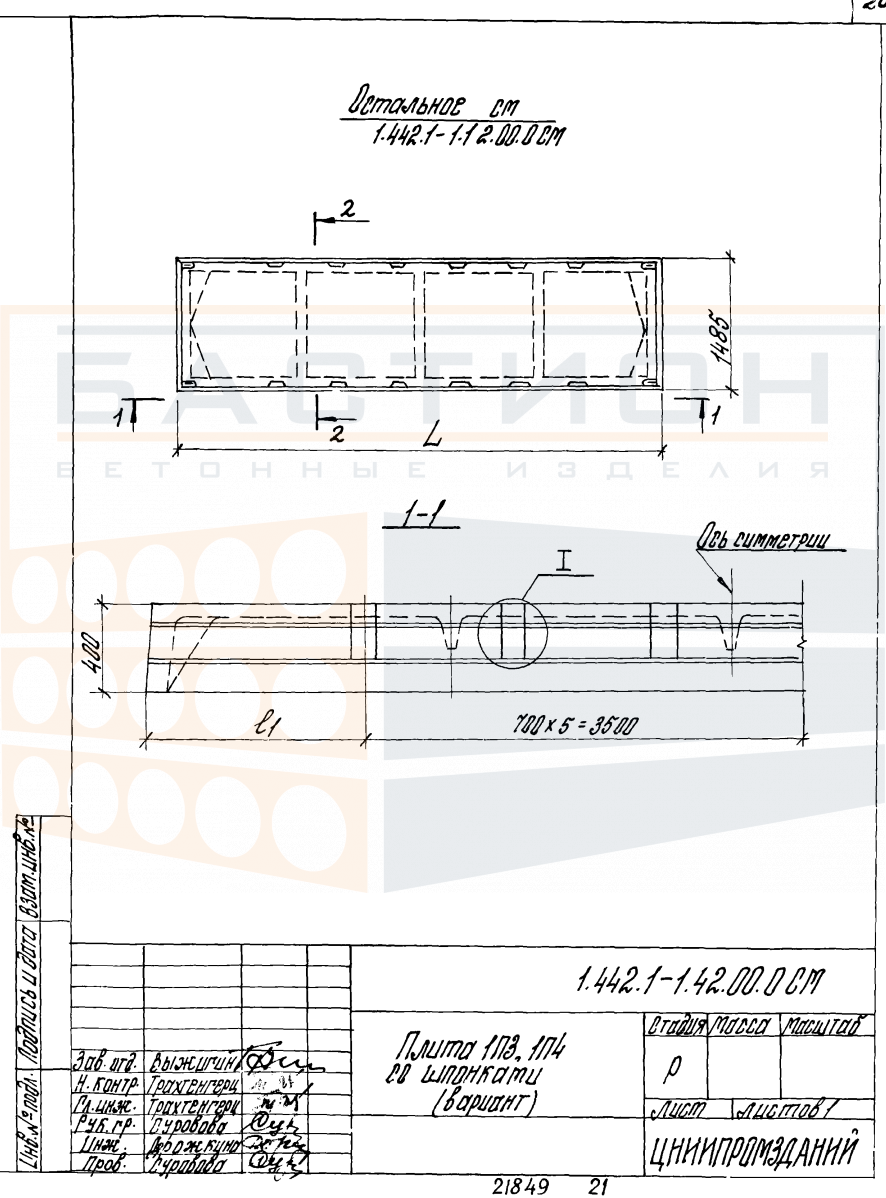

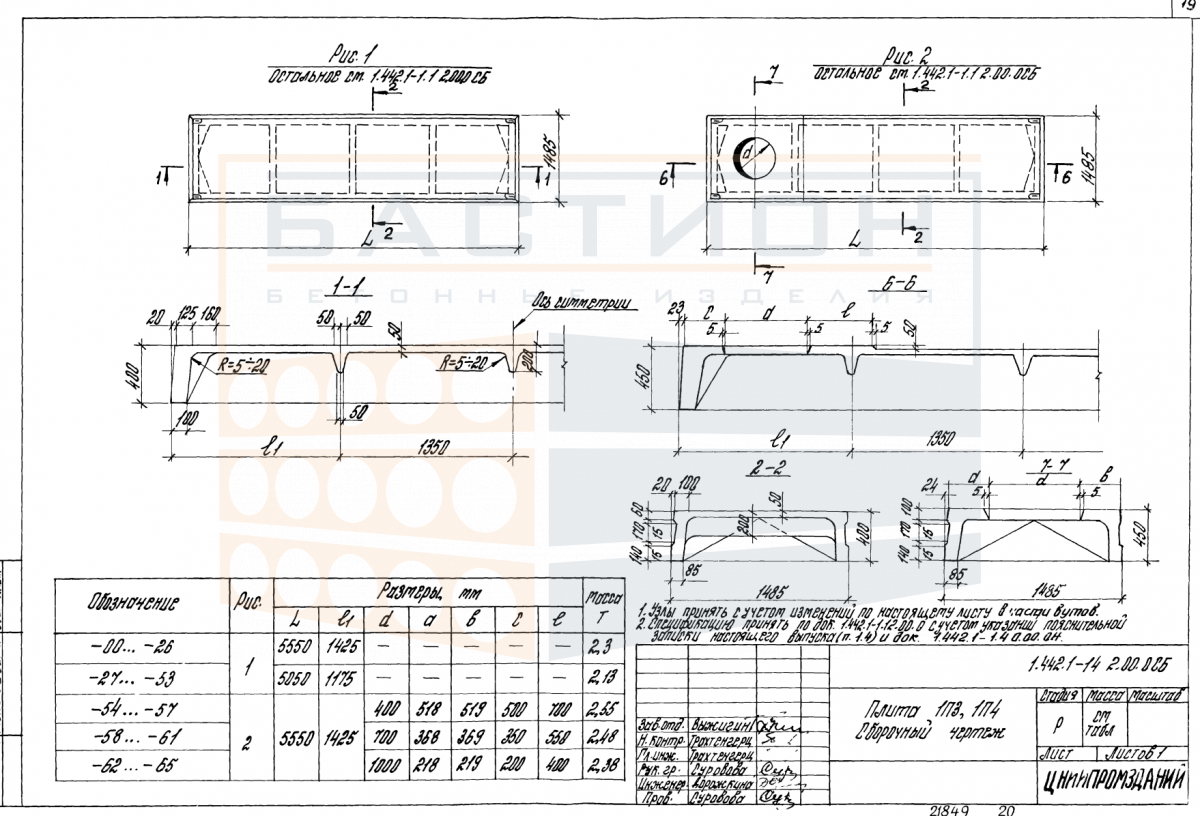

Плита ребристая 1П 4 - 1/2/3/4/5/6/7 АтV Т/П (В), серия 1.442.1-1, выпуски 1, 4

Плита ребристая 1П 4 — это сборный железобетонный элемент горизонтальной несущей системы зданий, предназначенный для формирования межэтажных, чердачных перекрытий и покрытий. Изделие относится к серии 1.442.1-1, выпуски 1, 4, и применяется в строительстве зданий с несущими стенами, ригелями или балками. Ребристая конструкция плиты обеспечивает восприятие изгибающих нагрузок при минимальном расходе материала.

Основная функция плиты — восприятие нагрузок от вышележащих конструкций, оборудования и людей с последующей передачей усилий на опорные элементы. Неправильный выбор типа плиты или нарушение условий опирания могут привести к перегрузке отдельных участков и снижению несущей способности перекрытия. При монтаже необходимо обеспечить проектное положение плиты с опиранием на подготовленные поверхности.

Область применения и технические особенности

Монтаж плиты выполняется на опорные конструкции — стены, ригели или балки — с соблюдением проектной глубины опирания. Плита укладывается ребрами вниз; продольные ребра воспринимают изгибающие моменты. Сопряжение плит между собой и с опорами осуществляется через швы, заполняемые бетоном по проекту.

• Плита работает в пролете между несущими опорами; длина пролета и нагрузка задаются проектной документацией.
• Опирание плиты производится на выровненную поверхность; глубина опирания уточняется по рабочей документации серии 1.442.1-1.
• Продольные ребра обеспечивают жесткость конструкции; при монтаже не допускается повреждение торцевых зон и ребер.
• Смежные плиты соединяются между собой путем омоноличивания швов; заполнение швов выполняется бетоном проектного класса.
• Монтажные петли используются для строповки; после установки и фиксации петли могут быть отогнуты или обрезаны по проекту.
• Типичная ошибка — установка плиты с перекосом опорных площадок, что вызывает неравномерное распределение нагрузки.

Качество монтажа и соблюдение проектных решений по опиранию и стыковке определяют долговечность и надежность перекрытия.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном основании с установкой прокладок в местах опорных зон. Прокладки располагаются строго по вертикали для исключения изгибающих напряжений. Высота штабеля ограничивается условиями сохранности изделий и указывается в проекте организации работ.

При транспортировке плиты фиксируются в кузове транспортного средства от продольного и поперечного смещения. Строповка выполняется за монтажные петли; запрещается сбрасывание плит и их перемещение волоком. Погрузка и разгрузка проводятся с использованием траверс, исключающих повреждение ребер и торцов.
