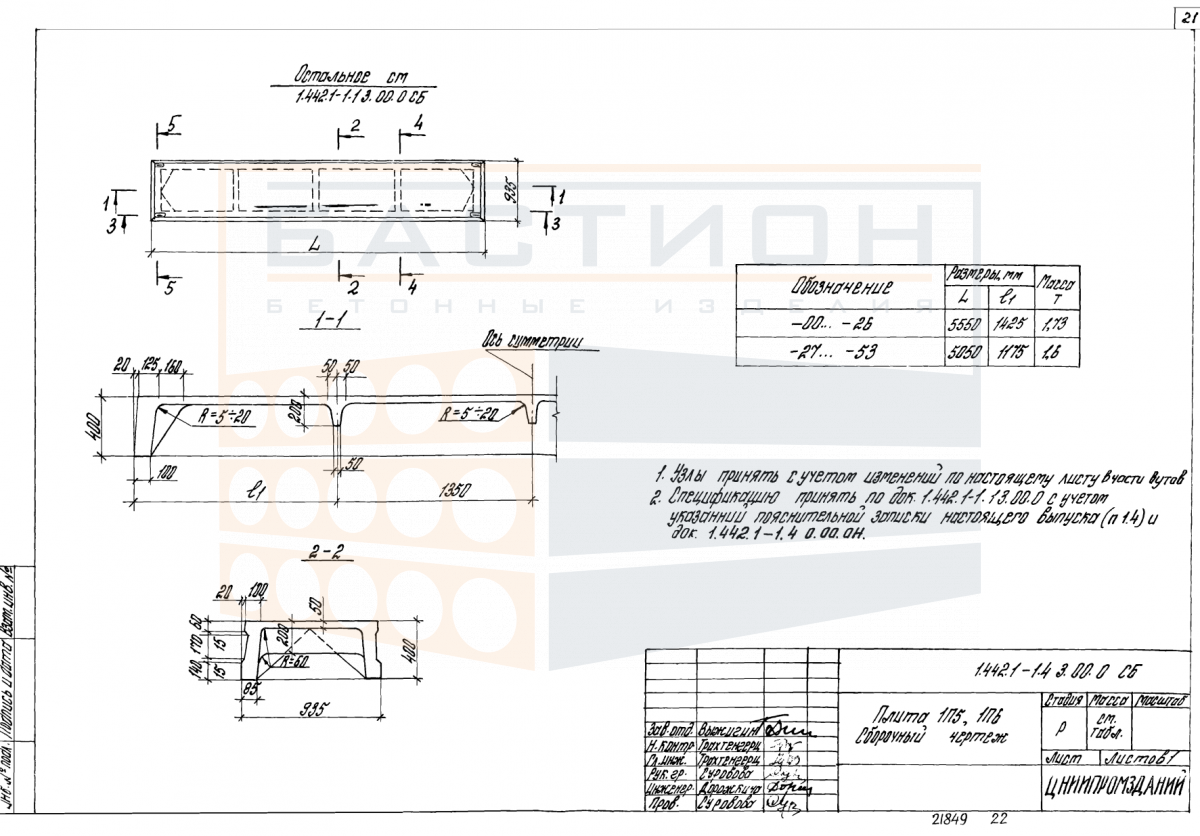

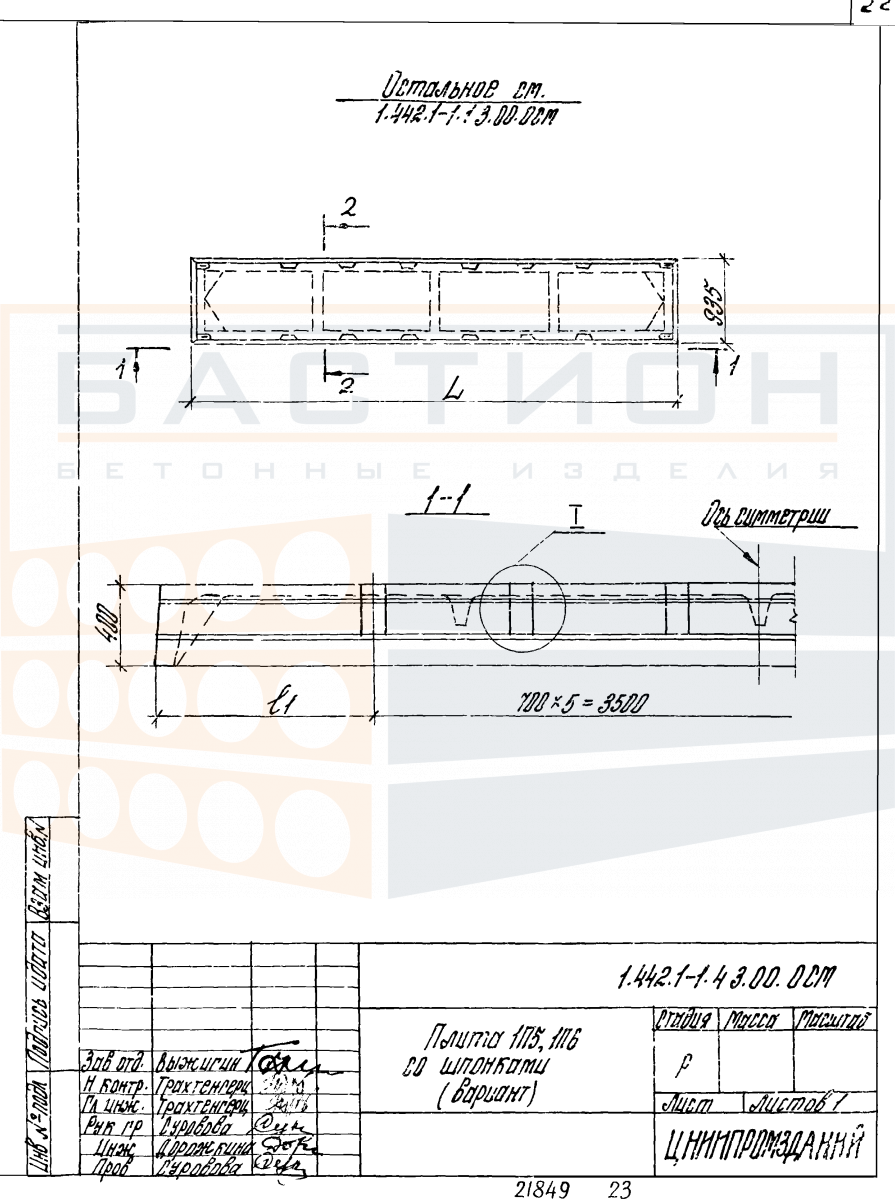

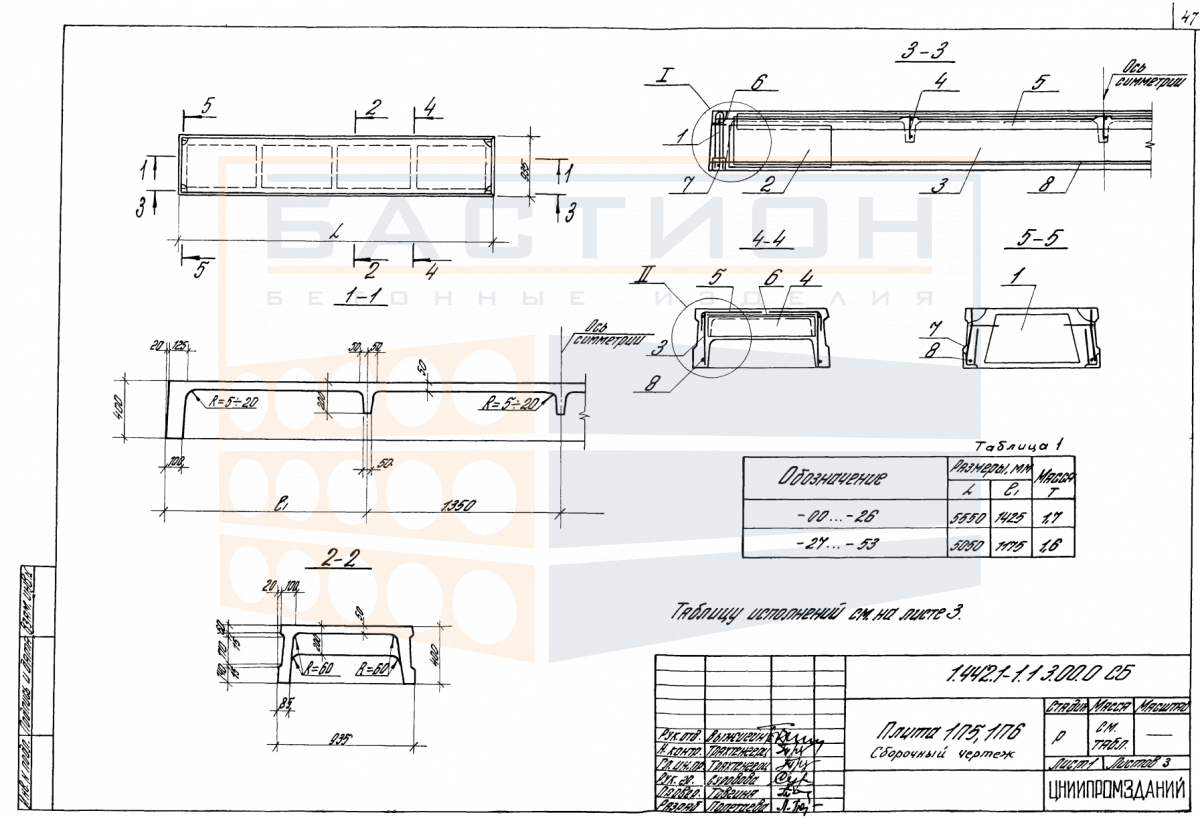

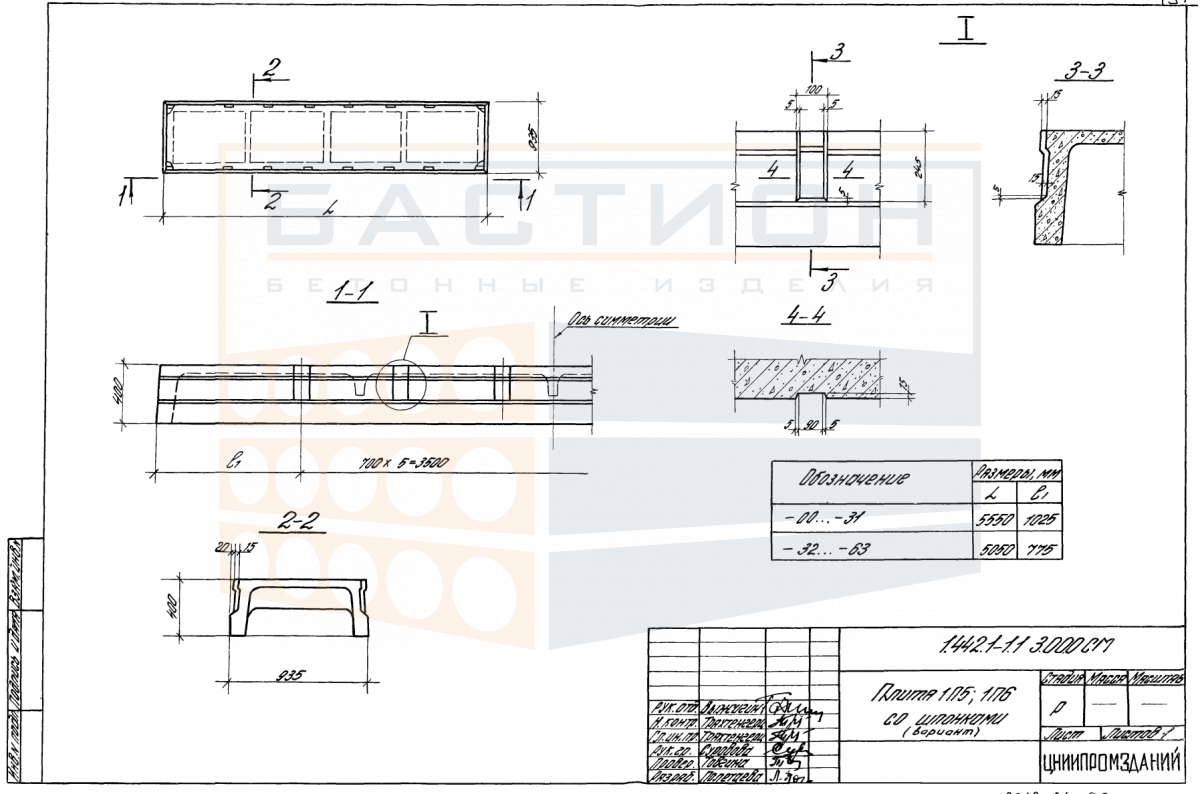

Плита ребристая 1П 6 - 1/2/3/4/5/6/7 АIV Т/П (В), серия 1.442.1-1, выпуски 1, 4

Плита ребристая 1П 6 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажных, чердачных или технических перекрытий. Изделие относится к серии 1.442.1-1 выпусков 1, 4 и используется в составе каркасных зданий с опиранием на ригели, балки или несущие стены. Продольные ребра плиты воспринимают изгибающие нагрузки, обеспечивая жесткость конструкции и равномерную передачу усилий на опоры.

Плиты данного типоразмера предназначены для эксплуатации в помещениях с нормальными температурно-влажностными условиями. Корректный монтаж требует строгого соблюдения проектной глубины опирания и ориентации ребер в сторону предполагаемых нагрузок. Ошибки при установке — недостаточная глубина опирания, перекос или повреждение торцевых зон — могут привести к снижению несущей способности перекрытия. После укладки швы между плитами омоноличиваются по проектному решению.

Область применения и технические особенности

Плита ребристая 1П 6 монтируется в составе сборных перекрытий промышленных, общественных и складских зданий. Элемент опирается на несущие конструкции (ригели, балки, стены) через специальные опорные зоны, обозначенные в рабочей документации серии 1.442.1-1. Монтажное положение плиты должно строго соответствовать разбивочным осям и отметкам.

• Продольные ребра плиты работают как изгибаемые элементы, воспринимая нагрузку от собственного веса, отделки, оборудования и временных воздействий. Ориентация ребер при монтаже должна совпадать с направлением главного пролета.
• Глубина опирания плиты на опорные элементы задается проектом; типовые значения находятся в диапазоне, обеспечивающем передачу сдвигающих усилий. Уменьшение глубины опирания относительно проектной недопустимо.
• Торцевые участки плиты являются зонами анкеровки арматуры. Повреждение торцов при строповке, разгрузке или складировании снижает несущую способность и требует оценки пригодности изделия.
• После установки плит швы между элементами заполняются цементно-песчаным раствором или бетоном; грани смежных плит перед этим должны быть очищены от грязи и увлажнены для обеспечения сцепления.
• Для плит, работающих совместно с монолитными участками, необходимо обеспечить надежную связь через выпуски арматуры или закладные детали, предусмотренные проектом.
• Монтаж плит производится с использованием подъемного оборудования за монтажные петли. Строповка за ребра или края изделия не допускается во избежание сколов и потери устойчивости.
• Плита относится к категории длинномерных элементов; при транспортировке и хранении требуется соблюдать горизонтальное положение и установку на прокладки в опорных зонах.

Соблюдение монтажных требований, предусмотренных серией 1.442.1-1, и контроль состояния опорных участков обеспечивают проектную работу перекрытия в течение всего срока эксплуатации.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровной площадке, исключающей деформацию грунта или проседание основания. Под каждую опорную зону (в местах расположения ребер) укладываются деревянные прокладки; их расположение должно совпадать по вертикали во всех ярусах штабеля. Высота штабеля определяется с учетом массы изделий и устойчивости нижних рядов; смещение прокладок относительно опорных зон недопустимо. Торцы и ребра плит защищаются от ударов при складировании.

При транспортировке плиты устанавливаются на транспортное средство в горизонтальном положении, фиксируются от продольного и поперечного смещения с помощью инвентарных упоров и ремней. Погрузка и выгрузка производятся мягкими стропами или траверсами за монтажные петли. Перевозка плит навалом или с опиранием на ребра запрещена. Не допускается сбрасывание изделий и ударные нагрузки, способные вызвать повреждение бетона или арматурных выпусков.
