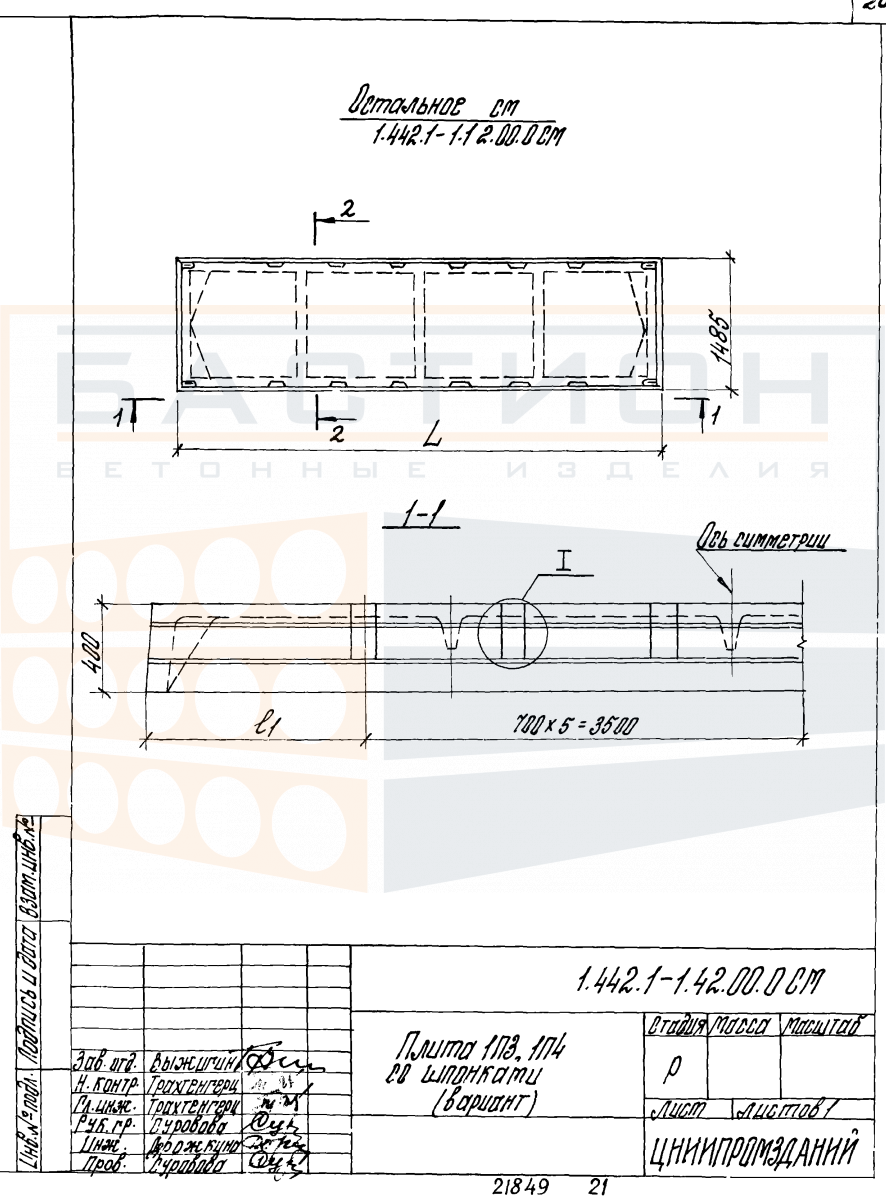

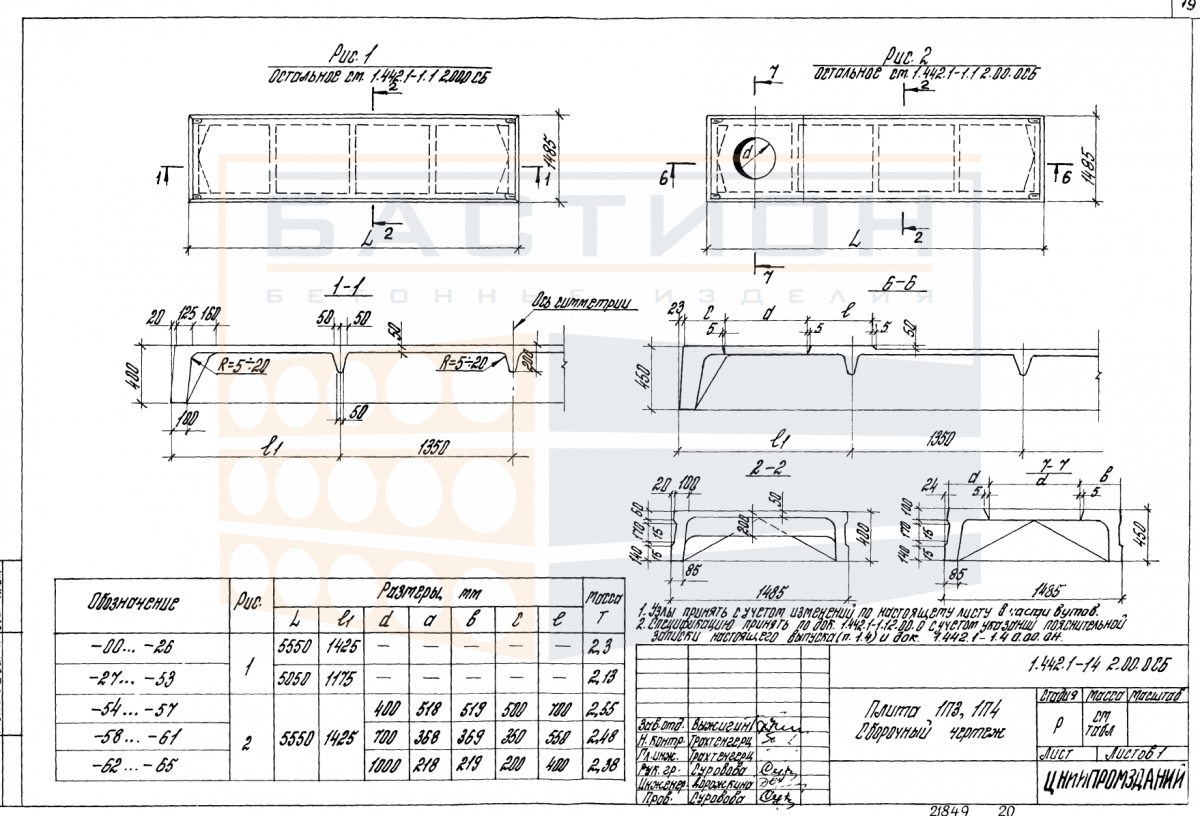

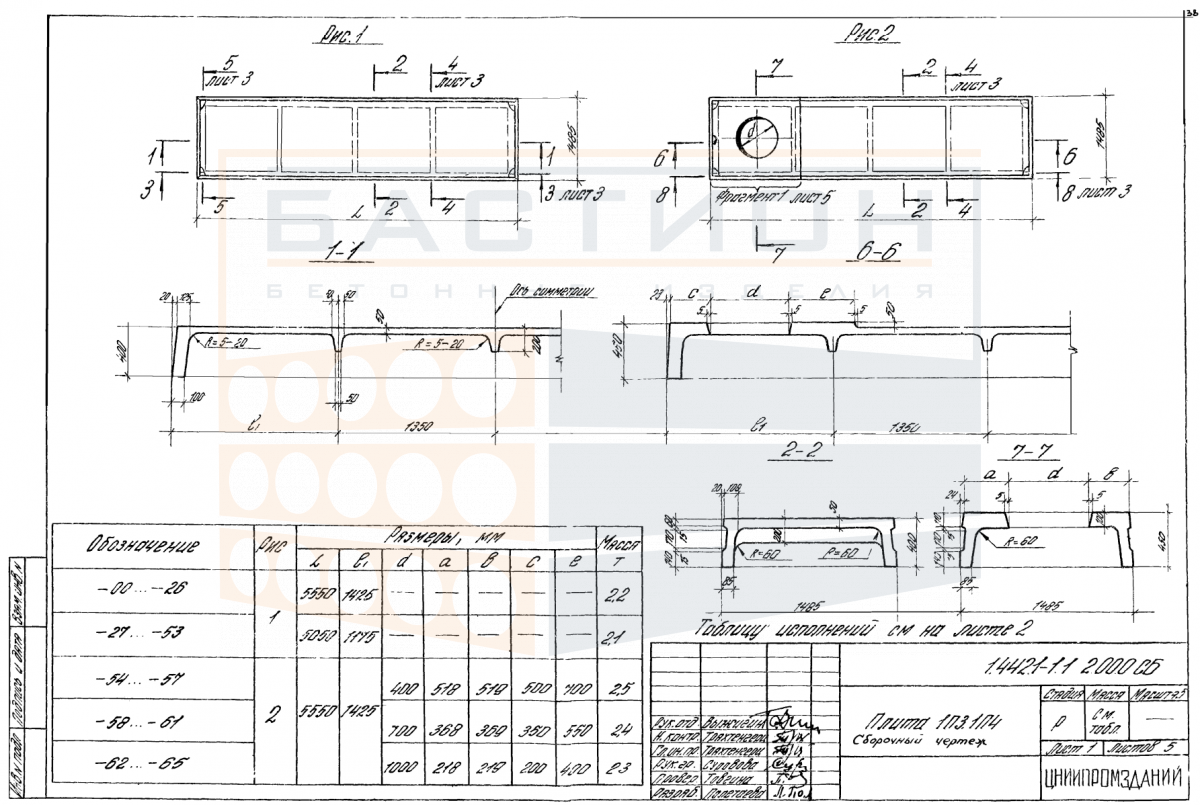

Плита ребристая 1П 4 - 1/2/3/4/5/6/7 АтV СК Т/П - П (В), серия 1.442.1-1, выпуски 1, 4

Плита ребристая 1П 4 — это железобетонный элемент горизонтальной несущей системы здания, предназначенный для формирования междуэтажных, чердачных и покрытий в промышленных и гражданских сооружениях. Изделие относится к типовой серии 1.442.1-1, выпуски 1 и 4, которая применяется для сборных железобетонных перекрытий с ребристой поверхностью. Основная функция плиты — восприятие вертикальных нагрузок от пола, оборудования, перегородок и передача усилий на несущие стены, балки или ригели.

Согласно серии 1.442.1-1, плита рассчитана на работу в пролете между опорными конструкциями с проектной глубиной опирания. Ребра плиты обеспечивают требуемую жесткость и распределение изгибающих усилий по длине элемента. При монтаже необходимо соблюдать правильную ориентацию ребер для соответствия проектному положению. Недостаточная глубина опирания или перекос плиты могут привести к перераспределению напряжений и снижению несущей способности перекрытия.

Область применения и технические особенности

Плита ребристая 1П 4 применяется в составе сборных перекрытий с шагом поперечных ребер по серии 1.442.1-1. Монтаж осуществляется на предварительно выверенные опорные поверхности стен, балок или ригелей. Зазоры между плитами заполняются бетоном или раствором по проекту для обеспечения совместной работы элементов. Арматурные выпуски плит при необходимости анкеруются в монолитных участках.

• Плита работает в пролете между несущими опорами, передавая вертикальные нагрузки на стены, балки или ригели через опорные зоны по торцам.
• Ребра плиты воспринимают изгибающие усилия, обеспечивая жесткость перекрытия при эксплуатационных нагрузках, и требуют проектной ориентации при монтаже.
• Торцевые участки плиты — зоны установки монтажных петель и опирания, поэтому их повреждение при строповке и разгрузке не допускается.
• Зазоры между смежными плитами заполняются по проекту цементно-песчаным раствором или мелкозернистым бетоном для создания сплошного горизонтального диска.
• Монтажное положение плиты выверяется по осям и отметкам; перекосы и отклонения от проектного положения приводят к перераспределению нагрузок.
• Пустоты в ребрах плиты (при наличии) не предназначены для прокладки коммуникаций без дополнительного проектного расчета.
• Опирание плиты выполняется на выверенные по горизонтали опорные поверхности стен, балок или ригелей с проектным зазором для укладки раствора.

Применение плит данной серии в составе перекрытия требует соблюдения всех требований рабочей документации, включая узлы опирания, анкеровки и омоноличивания стыков.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном основании, исключающем деформацию. Под опорные зоны устанавливаются деревянные или бетонные прокладки, совпадающие по вертикали в штабеле. Высота штабеля ограничивается условиями сохранности нижних изделий и определяется проектом складирования.

Транспортировка плит осуществляется в положении, соответствующем рабочему, с фиксацией от продольных и поперечных смещений. Строповка производится за монтажные петли. Запрещается перевозка навалом, с опиранием на слабые кромки или с повреждением торцов.
