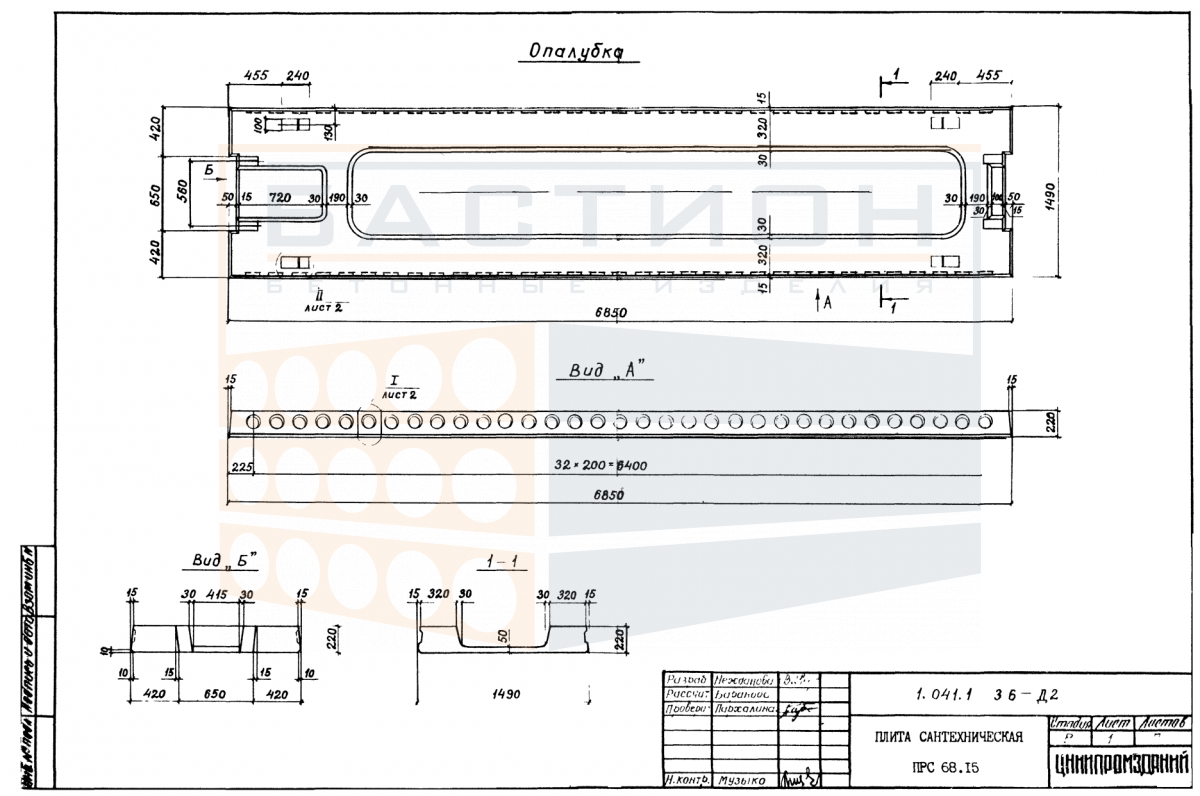

Плита ребристая сантехническая железобетонная ПРС 68.15 - 5 АтV (л), серия 1.041.1-3, выпуск 6

Плита ребристая сантехническая железобетонная ПРС 68.15 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования перекрытий в санитарно-технических помещениях. Изделие относится к серии 1.041.1-3, выпуск 6, и предназначено для восприятия нагрузок от пола, перегородок, оборудования и временных воздействий. Конструкция включает продольные ребра, обеспечивающие жесткость и распределение усилий на несущие опоры. Материалом является легкий бетон, что позволяет снизить собственный вес конструкции при сохранении несущей способности. Ребристая геометрия увеличивает изгибную жесткость и позволяет перекрывать пролеты до 6,85 м в зависимости от проектного решения.

Плиты ПРС применяются в зданиях с санитарно-техническими узлами, где требуется устройство проемов для коммуникаций или установка сантехнического оборудования. Работа ребристого элемента основана на передаче вертикальных нагрузок от пола через ребра на поперечные балки или ригели. Неправильное опирание или нарушение ориентации ребер может привести к снижению несущей способности и раскрытию трещин. Поэтому проектная глубина опирания и схема раскладки уточняются по рабочей документации серии.

Область применения и технические особенности

Монтаж плит выполняется на подготовленные опорные поверхности с выверкой по осям и отметкам. Зазоры между смежными плитами заполняются бетоном или раствором по проекту. Ребра ориентируются в сторону опор, а торцевые зоны защищаются от повреждений при строповке.

• Плиты монтируются на несущие опоры — стены, ригели или балки, с проектной глубиной опирания, обеспечивающей передачу нагрузки без концентрации напряжений.
• Ребристая геометрия плиты повышает изгибную жесткость, что позволяет перекрывать пролеты, заданные проектом, без дополнительного усиления.
• Торцевые зоны плиты не должны повреждаться при строповке и разгрузке — нарушение целостности ребер в опорной части снижает несущую способность.
• Швы между смежными плитами заполняются бетоном или раствором класса не ниже бетона плиты с обязательным уплотнением и уходом для обеспечения совместной работы перекрытия.
• При монтаже необходимо контролировать горизонтальность плоскости и отсутствие перекосов, так как отклонение отметок приводит к перераспределению нагрузок.
• Не допускается опирание плиты на неподготовленное основание, с отклонением от проектных осей или с нарушением ориентации ребер.

Соблюдение проектных требований к опиранию и стыковке гарантирует долговременную несущую способность перекрытия и предотвращает деформации.

Правила хранения и транспортировки изделия

Хранение плит осуществляется в горизонтальном положении на ровном твердом основании. Допускается складирование в штабелях с прокладками, расположенными в местах опирания ребер. Прокладки устанавливаются строго одна над другой для исключения изгибающих напряжений. Торцы и ребра защищаются от ударов и сколов. Монтажные петли остаются свободными для строповки.

Транспортировка производится на специализированном транспорте с фиксацией от смещения. Запрещается перевозка плит навалом — каждое изделие размещается отдельно с деревянными прокладками. При погрузке и разгрузке не допускается свободное падение и толчки. Крепление выполняется с использованием инвентарных ремней или стяжек, исключающих продольное и поперечное смещение.
