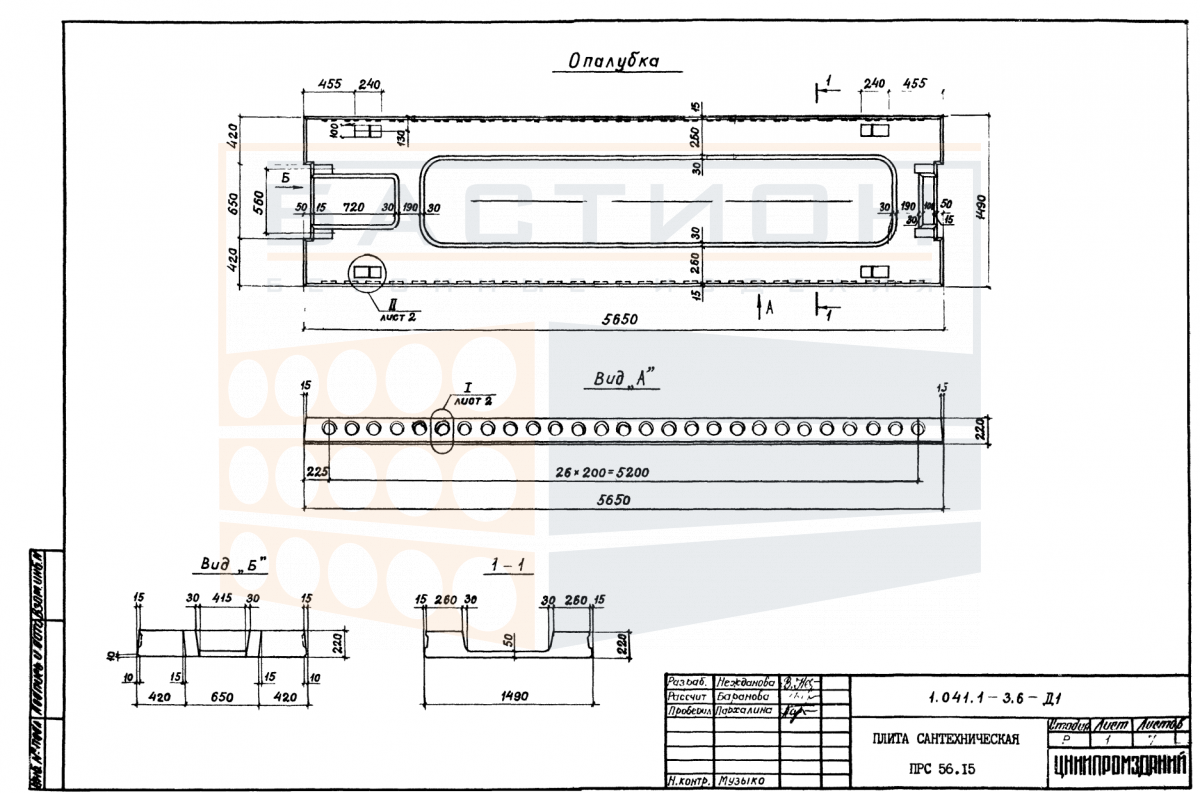

Плита ребристая сантехническая железобетонная ПРС 56.15 - 5 АтIVс (л), серия 1.041.1-3, выпуск 6

Плита ребристая сантехническая железобетонная ПРС 56.15 — это железобетонный элемент горизонтальной несущей системы здания, предназначенный для устройства перекрытий в санитарно-технических помещениях жилых, общественных и промышленных зданий. Изделие относится к серии 1.041.1-3, выпуск 6, регламентирующей конструкции ребристых плит для прокладки инженерных коммуникаций и установки сантехнического оборудования. Рёбра плиты обеспечивают жёсткость конструкции и воспринимают изгибающие нагрузки, передавая усилия на несущие стены или ригели.

Применение данной плиты позволяет организовать скрытую прокладку трубопроводов и канализации непосредственно в перекрытии, что улучшает эксплуатационные качества помещений. Характер нагрузок включает вес собственных конструкций, отделочных слоёв, оборудования и временных воздействий. Неправильный выбор глубины опирания или повреждение торцов при монтаже могут привести к нарушению несущей способности, поэтому требуется точное соблюдение проектного положения.

Область применения и технические особенности

Плита монтируется в составе сборного железобетонного перекрытия с опиранием на несущие стены или ригели. Установка выполняется в строгом соответствии с рабочей документацией серии 1.041.1-3. Основные технические ориентиры:

• Плита ПРС 56.15 является элементом сборного перекрытия и работает в пролёте между опорами, передавая нагрузку на стены, балки или ригели.
• Рёбра жёсткости плиты воспринимают изгибающие усилия, а полка выполняет распределительную функцию, обеспечивая совместную работу элементов перекрытия.
• Монтаж плиты производится с помощью подъёмных механизмов за монтажные петли с соблюдением схем строповки, исключающих перекос и раскачивание.
• Опирание плиты осуществляется по двум коротким сторонам; глубина опирания должна соответствовать проектным значениям (не менее 100 мм при опирании на кирпичные стены).
• После установки швы между плитами заполняются бетонной смесью на мелком заполнителе с последующим вибрированием и уплотнением.
• В сантехнических помещениях необходимо предусмотреть гидроизоляцию по верху плиты и герметизацию мест прохода коммуникаций.
• Запрещается сверление отверстий в рёбрах и торцевых зонах плиты без согласования с проектной организацией.

Таким образом, применение плиты ПРС 56.15 по серии 1.041.1-3 обеспечивает формирование надёжного перекрытия с возможностью скрытой прокладки инженерных сетей.

Правила хранения и транспортировки изделия

Хранение плит осуществляется в горизонтальном положении на ровной подготовленной площадке. Под нижний ряд укладываются деревянные прокладки толщиной не менее 100 мм, расположенные в местах опорных зон. Между рядами плит прокладки устанавливаются строго по вертикали, совпадая с прокладками нижнего ряда. Высота штабеля определяется грузоподъёмностью механизмов и условиями складирования.

Транспортировка плит выполняется в кузове автотранспорта с жёсткой фиксацией от смещения и опрокидывания. Плиты укладываются в один ряд, при необходимости с перегрузкой по схеме, исключающей опирание на полку. Погрузка и выгрузка производятся с использованием траверс или строп, обеспечивающих равномерное распределение усилий. Запрещается перемещение плит волоком, свободное падение или сбрасывание.
