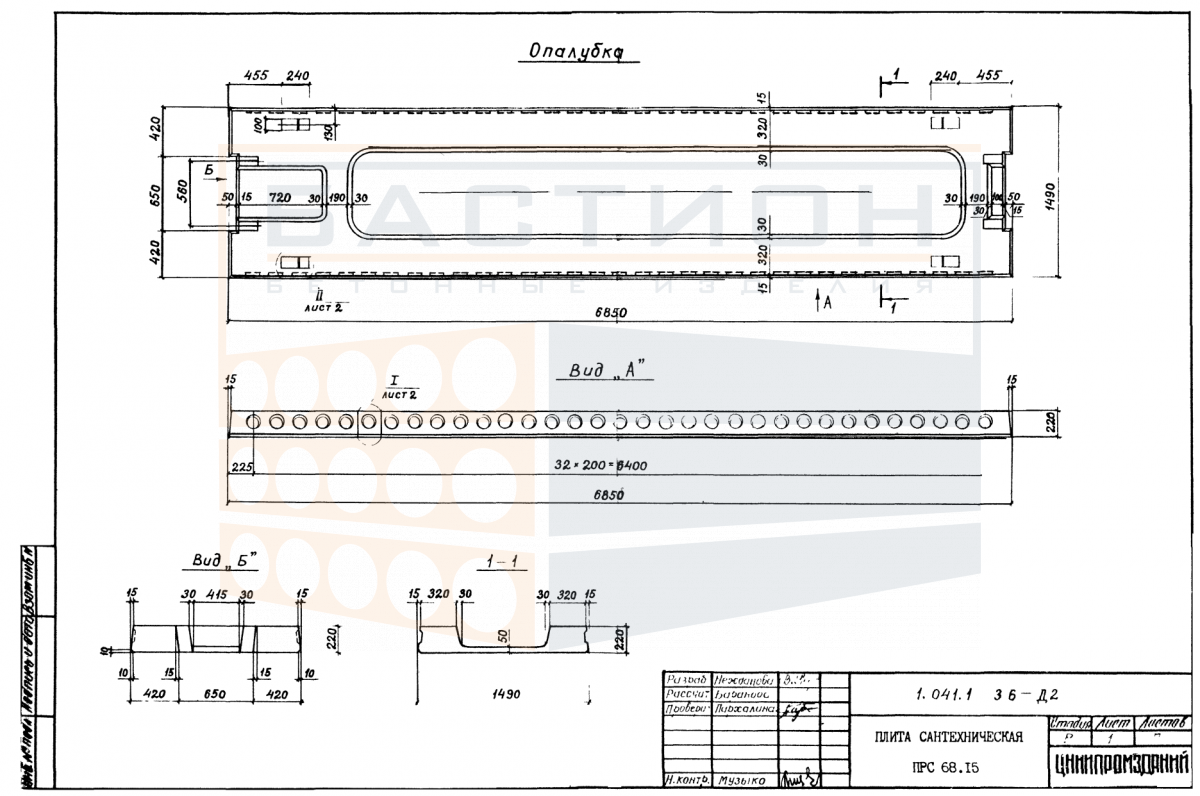

Плита ребристая сантехническая железобетонная ПРС 68.15 - 13 АтV, серия 1.041.1-3, выпуск 6

Плита ребристая сантехническая железобетонная ПРС 68.15 - 13 АтV серии 1.041.1-3 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования перекрытий в технических и санитарно-технических помещениях. Изделие предназначено для восприятия нагрузок от пола, перегородок, оборудования и людей с последующей передачей усилий на несущие стены, ригели или балки. Конструкция ребер обеспечивает пространственную жесткость и способность выдерживать изгибающие моменты в пролете.

Плиты данной серии используются в промышленных и гражданских зданиях для устройства перекрытий над техническими этажами, санузлами, венткамерами и другими помещениями с повышенным насыщением инженерными коммуникациями. Наличие технологических отверстий позволяет пропускать трубопроводы и воздуховоды без дополнительных пробивок. Неправильный монтаж, недостаточная глубина опирания или повреждение торцов приводят к снижению несущей способности и деформациям перекрытия.

Область применения и технические особенности

Монтаж плиты выполняется на опорные конструкции (ригели, стены, балки) с проектным шагом и глубиной опирания в соответствии с рабочими чертежами серии 1.041.1-3. Сопряжение смежных плит осуществляется через швы, заполняемые бетоном для обеспечения диска перекрытия. Ребра жесткости ориентируются перпендикулярно опорам, перекос не допускается.

• Работает в пролете между несущими опорами, воспринимая изгибающие нагрузки через продольные ребра и полку.
• Требует проектной глубины опирания на ригели, балки или стены — значение задается в документации серии.
• Торцевые участки и ребра не должны повреждаться при строповке, разгрузке и монтаже — сколы снижают расчетную прочность.
• Монтажное положение проверяется по отметкам и осям, перекос ребер не допускается, так как нарушает работу плиты в конструкции.
• Швы между плитами заполняются мелкозернистым бетоном с омоноличиванием — это обеспечивает совместную работу элементов перекрытия.
• Технологические отверстия предусмотрены проектом, дополнительные проемы не выполняются без согласования с проектной организацией.
• Хранение производится в горизонтальном положении на ровном основании с прокладками в опорных зонах, совпадающими по вертикали.

Соблюдение правил строповки, опирания и омоноличивания стыков гарантирует, что плита будет работать как часть жесткого диска перекрытия, передавая нагрузки на несущий каркас здания в соответствии с проектом.

Правила хранения и транспортировки изделия

Складирование плит осуществляется в горизонтальном положении на ровном твердом основании. Прокладки из древесины устанавливаются строго в местах опирания плиты, совпадая по вертикали в штабеле. Кромки, ребра и монтажные петли защищаются от повреждений при складировании и перемещении. Высота штабеля ограничивается условиями прочности прокладок и устойчивости.

Транспортировка производится в зафиксированном положении, исключающем смещение и удары. Плита опирается на опорные поверхности через деревянные прокладки. Запрещается перевозка навалом, сбрасывание при разгрузке и воздействие ударных нагрузок. Подъем осуществляется за монтажные петли с использованием траверс, исключающих перекос и раскачивание изделия.
