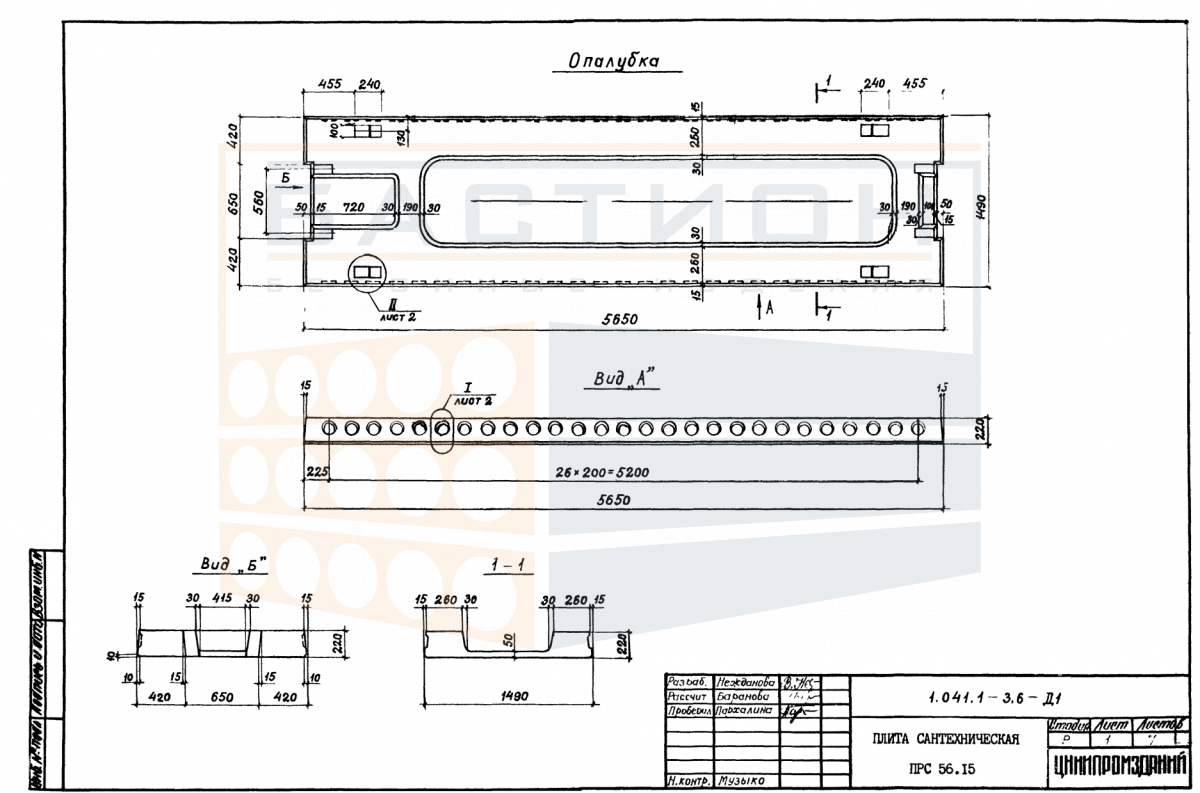

Плита ребристая сантехническая железобетонная ПРС 56.15 - 7 АтV (л), серия 1.041.1-3, выпуск 6

Плита ребристая сантехническая железобетонная ПРС 56.15 — это железобетонный элемент горизонтальной несущей системы здания, предназначенный для устройства перекрытий в санитарно-технических помещениях. Изделие относится к серии 1.041.1-3, выпуск 6, и рассчитано на восприятие вертикальных нагрузок от оборудования, перегородок и временных воздействий с передачей усилий на несущие стены или ригели. Конструкция включает продольные ребра жесткости и технологические отверстия для пропуска стояков и коммуникаций.

Применение плит данного типоразмера характерно для жилых, общественных и административных зданий, где требуется организация сантехнических узлов с проходом трубопроводов. Ошибки при опирании или повреждение ребер могут привести к снижению несущей способности и необходимости усиления.

Область применения и технические особенности

Монтаж плит ПРС выполняется в строгом соответствии с проектной документацией. Опирание осуществляется на несущие стены, ригели или балки с обеспечением проектной глубины опирания. Торцевые зоны и ребра не должны повреждаться при строповке; монтажные петли используются строго по назначению. Перед установкой проверяется горизонтальность опорных поверхностей.

• Работает в пролете между несущими опорами, воспринимая изгибающие нагрузки за счет продольных ребер жесткости; поперечные ребра обеспечивают пространственную жесткость.
• Передает вертикальные нагрузки на несущие элементы через опорные зоны, усиленные торцевыми участками; глубина опирания принимается по проекту.
• В конструкции предусмотрены отверстия для пропуска санитарно-технических стояков и коммуникаций, расположенные по проекту; самовольное изменение не допускается.
• Омоноличивание швов между плитами выполняется для обеспечения совместной работы элементов и жесткости диска перекрытия.
• Не допускается сверление, пробивка отверстий и вырубка бетона в ребрах и опорных зонах без согласования с проектной организацией.
• Монтажное положение выверяется по осям и отметкам; перекос плит, опирание на неподготовленное основание исключаются.

Соблюдение указанных требований к монтажу обеспечивает проектную несущую способность перекрытия; все работы выполняются по проекту с учетом серии 1.041.1-3.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном твердом основании, исключающем просадки и наклон. Под каждую опорную зону укладываются деревянные прокладки одинаковой толщины, расположенные строго по вертикали. Штабелирование выполняется по схеме, обеспечивающей сохранность ребер, торцов и монтажных петель. Высота штабеля определяется с учетом массы изделий и условий складирования.

При транспортировке плиты размещаются в кузове в один или несколько рядов с фиксацией от продольного и поперечного смещения. Используются деревянные прокладки под опорные зоны, исключающие контакт бетона с металлом. Погрузка и разгрузка производятся стропами за монтажные петли. Запрещается перевозка навалом, сбрасывание, волочение и любые ударные нагрузки.
