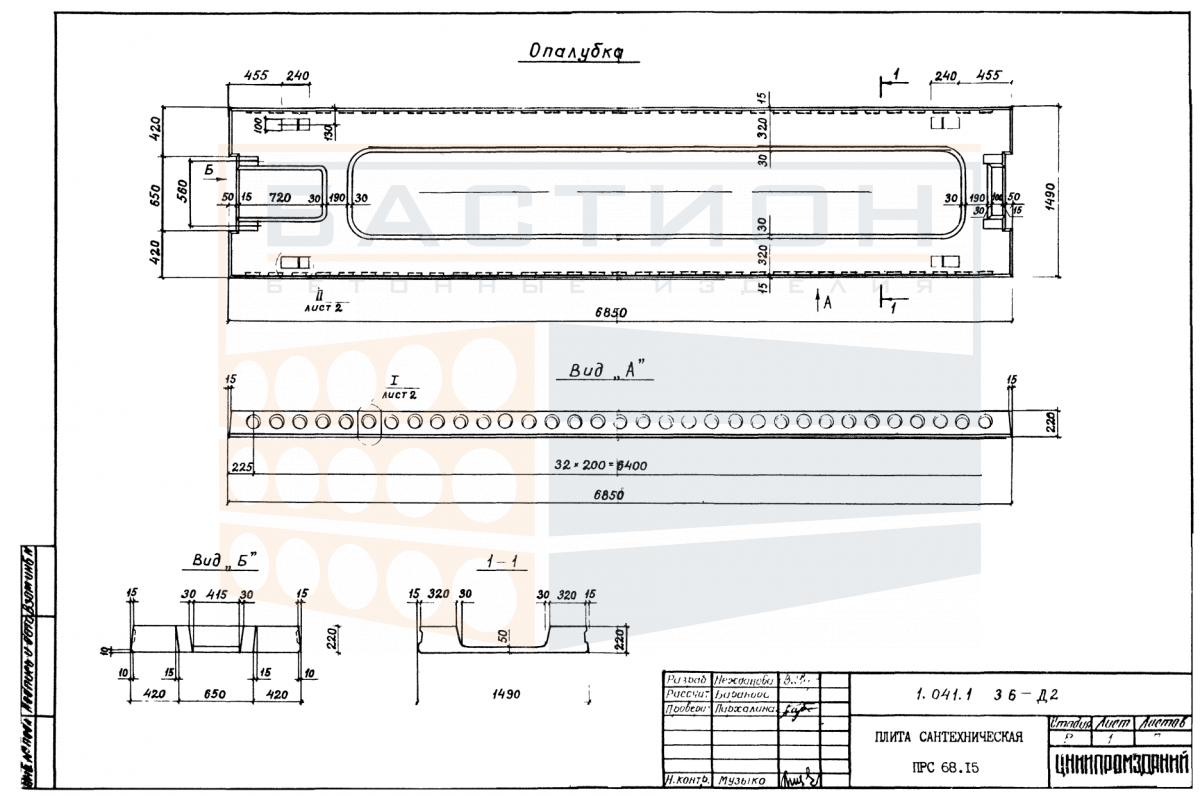

Плита ребристая сантехническая железобетонная ПРС 68.15 - 11 АтV, серия 1.041.1-3, выпуск 6

Плита ребристая сантехническая железобетонная ПРС 68.15 - 11 АтV — это сборный железобетонный элемент перекрытия, относящийся к серии 1.041.1-3 выпуск 6. Изделие предназначено для устройства горизонтальных несущих конструкций в зданиях с техническими и санитарно-техническими помещениями, где требуется организация проходов для инженерных сетей. Ребристая конфигурация обеспечивает жесткость и восприятие изгибающих нагрузок от вышележащих конструкций и оборудования.

Применение плит данного типоразмера позволяет формировать перекрытия с заданной несущей способностью при опирании на ригели, балки или стены. Наличие технологических отверстий для пропуска стояков и труб предусматривается проектом. Монтаж выполняется с использованием строповочных устройств за монтажные петли, расположенные в верхней зоне плиты.

Область применения и технические особенности

Монтаж плиты требует соблюдения проектных параметров опирания и фиксации. Опирание производится по двум сторонам или четырем в зависимости от конструктивной схемы. Перед укладкой проверяются отметки опорных поверхностей.

• Опирание плиты на несущие конструкции осуществляется по двум сторонам (или четырём) в соответствии с проектной схемой; глубина опирания задаётся рабочими чертежами серии 1.041.1-3.
• Перед установкой проверяется горизонтальность опорных площадок и их соответствие проектным отметкам; недопустимы перекосы и локальные неровности, влияющие на распределение нагрузки.
• Строповка производится за все монтажные петли одновременно; запрещается использовать для захвата технологические отверстия или края плиты во избежание повреждения бетона.
• При укладке обеспечивается равномерное прилегание опорных частей; клинья и подкладки применяются для выравнивания по высоте с последующим омоноличиванием стыков.
• Для сантехнических плит предусматриваются проёмы для пропуска стояков и труб; все отверстия выполняются по проекту, проходы герметизируются после завершения монтажа.
• После установки выполняется анкеровка плиты к несущим элементам и замоноличивание швов бетонной смесью проектного класса; набор прочности контролируется перед приложением нагрузок.
• Не допускается нарушение целостности ребер и торцевых зон в процессе монтажа; повреждения снижают несущую способность и требуют оценки проектной организации.

Проектные решения по креплению и омоноличиванию стыков обеспечивают совместную работу плит в перекрытии и передачу усилий на вертикальные несущие элементы. Типовая схема опирания и анкеровки приведена в серии 1.041.1-3, выпуск 6.

Правила хранения и транспортировки изделия

Хранение плит производится в горизонтальном положении на ровном основании, исключающем неравномерную осадку. Под опорные зоны — под рёбра — укладываются деревянные или резиновые прокладки, расположенные строго по вертикали в штабеле. Высота штабеля не должна превышать допустимую по прочности нижних изделий и условиям безопасности.

При транспортировке плиты фиксируются от продольных и поперечных смещений; перевозка навалом запрещена. Погрузка и выгрузка производятся краном с использованием траверс и стропов, обеспечивающих равномерное распределение усилия. Запрещается сбрасывание изделий и удары о части кузова. Монтажные петли используются только для подъёма; повреждения петель недопустимы.
