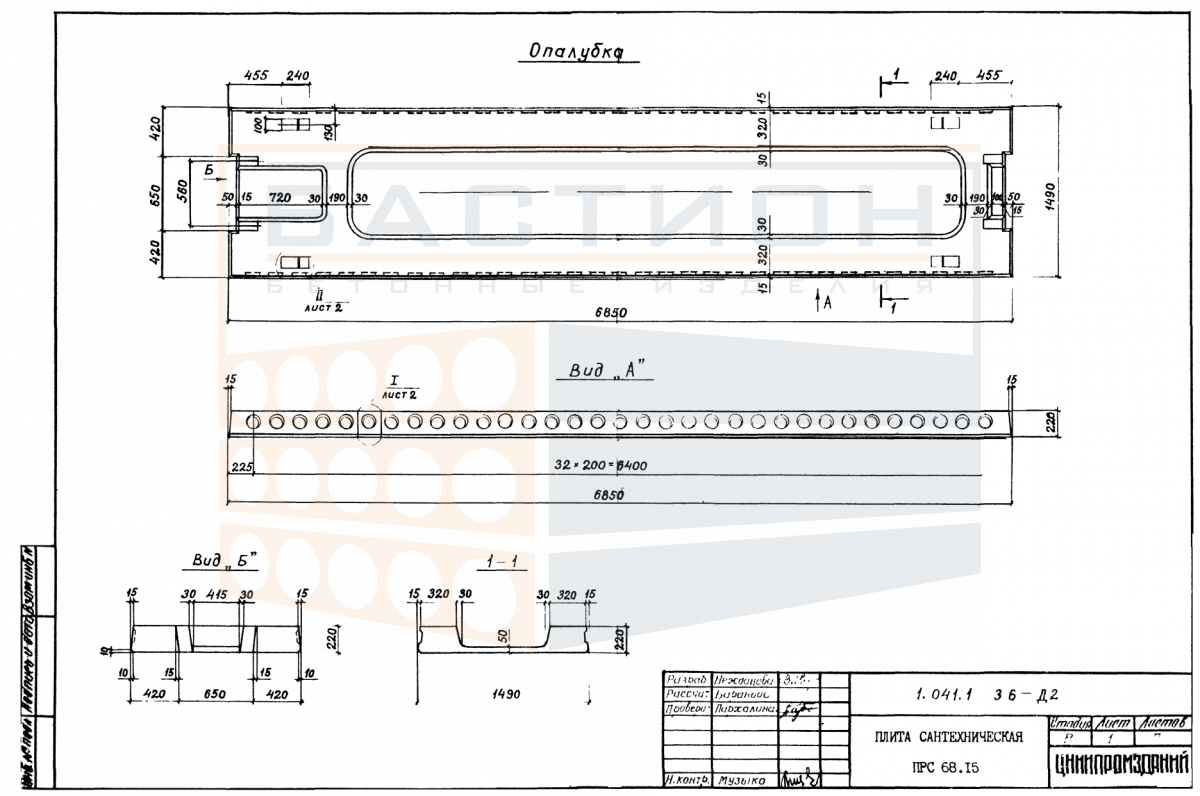

Плита ребристая сантехническая железобетонная ПРС 68.15 - 8 АтV (л), серия 1.041.1-3, выпуск 6

Плита ребристая сантехническая железобетонная ПРС 68.15 - 8 АтV (л) — это железобетонный элемент горизонтальной несущей системы здания, предназначенный для устройства перекрытий в помещениях с санитарно-техническим оборудованием. Изделие относится к серии 1.041.1-3, выпуск 6, и классифицируется как ребристая плита с продольными ребрами жесткости, воспринимающими изгибающие нагрузки в пролете.

Применение плит данного типоразмера характерно для зданий с размещением санузлов, душевых, технических этажей и венткамер. Ребристая конструкция обеспечивает повышенную жесткость при относительно небольшой собственной массе. Опирание плиты производится на несущие стены, ригели или балки в соответствии с проектным решением. Недостаточная глубина опирания или перекос при монтаже могут привести к неравномерному распределению нагрузок и снижению несущей способности перекрытия.

Область применения и технические особенности

Монтаж плиты ПРС 68.15 выполняется с использованием крана грузоподъемностью не менее 5 тонн с учетом массы изделия 3710 кг. Строповка осуществляется за четыре монтажные петли, расположенные по углам плиты. Установка требует выверки по осям и отметкам, обеспечения проектного опирания на опорные площадки. Для плит серии 1.041.1-3 предусмотрено омоноличивание швов между смежными плитами для обеспечения совместной работы и жесткости диска перекрытия.

• Плита предназначена для перекрытий в санитарно-технических помещениях, где возможно повышенное увлажнение и размещение оборудования, требующего прочного и устойчивого основания.
• Продольные ребра плиты обеспечивают высокую жесткость при изгибе, позволяя перекрывать пролеты до 6,85 м с минимальным расходом материала и сниженной собственной массой.
• Опирание плиты выполняется на железобетонные или стальные несущие элементы с глубиной опирания, указанной в рабочей документации серии 1.041.1-3.
• Смежные плиты соединяются между собой путем омоноличивания межплитных швов, что создает жесткий диск перекрытия и равномерно распределяет нагрузки.
• При монтаже необходимо обеспечить проектное положение плиты без перекосов, так как смещение ребер относительно опор снижает прочность и может вызвать трещины.
• Запрещается повреждение торцевых зон плиты, особенно в местах опирания, а также нарушение защитного слоя бетона арматуры при строповке и разгрузке.
• Плита рассчитана на восприятие временных нагрузок от людей и оборудования, а также постоянных нагрузок от перегородок и стяжки пола в пределах проектного пролета.

Для исключения ошибок при монтаже необходимо строго соблюдать проектные отметки и обеспечивать контакт опорных поверхностей по всей площади опирания. Применение плит без омоноличивания швов не допускается, так как это нарушает совместную работу конструкции и снижает пространственную жесткость перекрытия.

Правила хранения и транспортировки изделия

Хранение плит осуществляется в горизонтальном положении на ровном твердом основании, исключающем неравномерную просадку. Прокладки укладываются в местах, соответствующих опорным зонам плиты, строго по одной вертикали для предотвращения изгиба и появления трещин. Высота штабеля ограничивается условиями устойчивости и возможностью безопасного стропования.

Транспортировка плит производится в специальных кассетах или с фиксацией от продольного и поперечного смещения в кузове. Строповка выполняется за все монтажные петли, удары и сбрасывание плит запрещены. При погрузке и разгрузке необходимо исключить повреждение ребер и монтажных петель, а также обеспечить равномерное распределение усилий.
