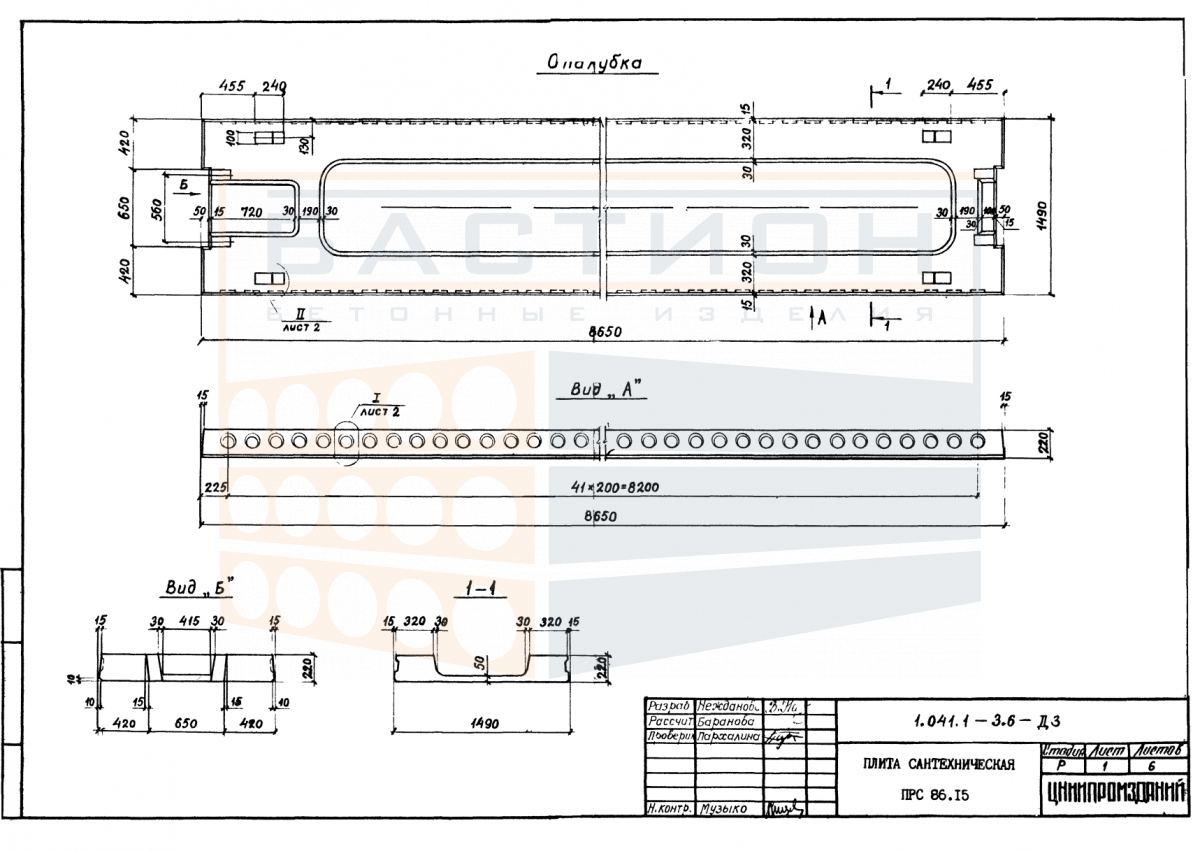

Плита ребристая сантехническая железобетонная ПРС 86.15 - 8 АтV, серия 1.041.1-3, выпуск 6

Плита ребристая сантехническая железобетонная ПРС 86.15 - 8 АтV — это сборный железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования перекрытий в зонах размещения санитарно-технического оборудования. Изделие относится к серии 1.041.1-3 выпуск 6, которая предусматривает типовые решения ребристых плит с отверстиями или ослаблениями для пропуска инженерных коммуникаций. Конструкция с продольными ребрами обеспечивает жесткость и возможность перекрывать пролеты без промежуточных опор.

Плита предназначена для использования в жилых, общественных и производственных зданиях, где требуется устройство технических этажей, санитарных узлов или венткамер. Наличие ребер позволяет воспринимать изгибающие нагрузки от собственного веса, вышележащих конструкций и временных воздействий. Некорректный монтаж, нарушение проектной ориентации или недостаточная глубина опирания снижают несущую способность и могут привести к деформациям перекрытия.

Область применения и технические особенности

Монтаж плит выполняется на несущие стены, балки или ригели с обеспечением проектной глубины опирания. Ориентация ребер должна строго соответствовать рабочему направлению пролета. До подъема проверяется целостность монтажных петель и отсутствие видимых дефектов. Стыки между плитами омоноличиваются бетоном по проектному решению, что обеспечивает совместную работу элементов.

• Работает в пролете между опорами, воспринимая равномерно распределенные и сосредоточенные нагрузки от перегородок, оборудования и людей.
• Передает нагрузку на несущие конструкции через опорные участки, армированные для восприятия срезающих усилий.
• Требует проектной глубины опирания, которая задается рабочей документацией серии и уточняется по месту.
• Торцевые зоны и ребра не должны повреждаться при строповке и разгрузке — нарушение целостности снижает несущую способность.
• Швы между плитами заполняются бетоном на мелком заполнителе с последующим уплотнением; допускается армирование швов по проекту.
• Монтажное положение проверяется по высотным отметкам и осям; перекос или смещение плиты недопустимо.

После установки и омоноличивания швов плита образует жесткий горизонтальный диск, распределяющий нагрузки по всему перекрытию. Качество опорных зон и своевременная заделка стыков влияют на долговечность конструкции.

Правила хранения и транспортировки изделия

Складирование плит выполняется в горизонтальном положении на ровном твердом основании. Под опорные зоны (места расположения ребер) устанавливаются деревянные или бетонные прокладки, совпадающие по вертикали в штабеле. Запрещается опирание плит на слабые кромки или ребра в промежуточных точках. Высота штабеля определяется по схеме складирования с учетом массы изделий и устойчивости нижнего ряда.

Транспортировка осуществляется в горизонтальном положении с фиксацией от смещения и опрокидывания. Плиты укладываются на ложементы или прокладки в местах опорных зон. Строповка производится только за монтажные петли с использованием траверс, исключающих перекос и ударные нагрузки. Запрещается перевозка плит навалом, а также сброс и кантование при разгрузке. Перемещение по строительной площадке выполняется с соблюдением техники безопасности.
