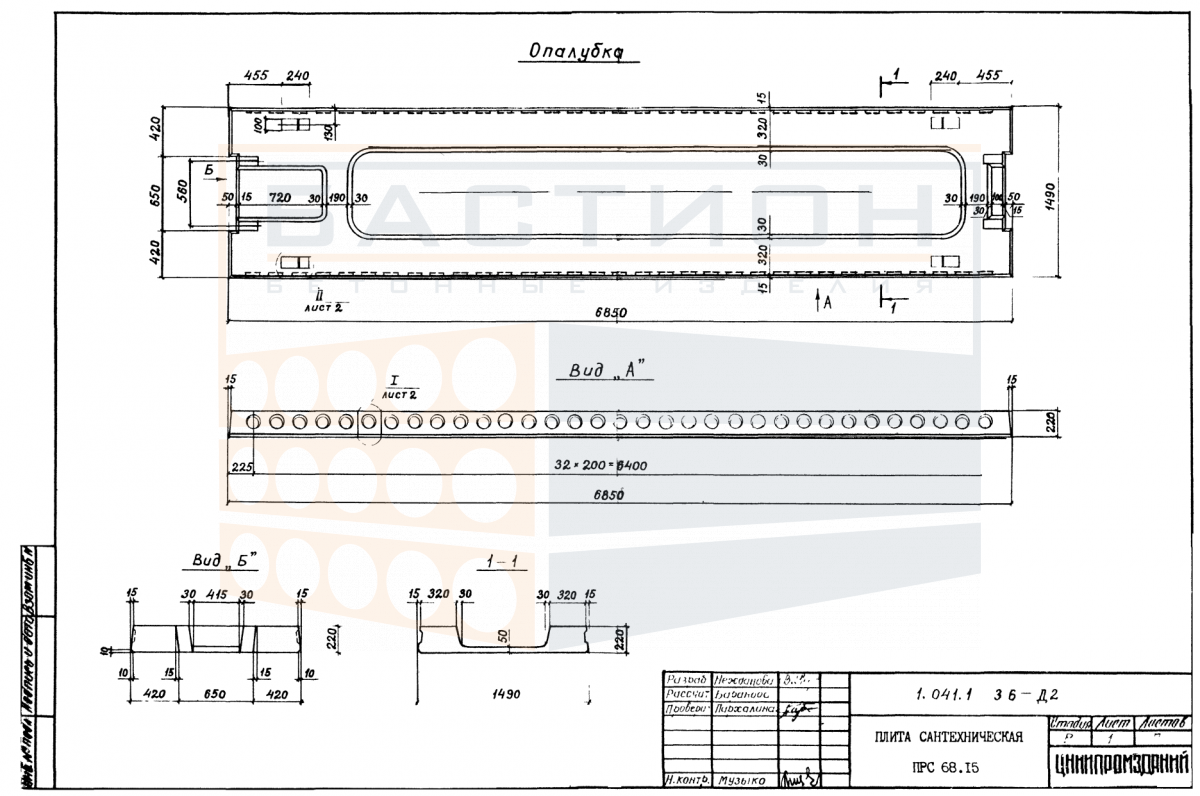

Плита ребристая сантехническая железобетонная ПРС 68.15 - 6 АтIVс (л), серия 1.041.1-3, выпуск 6

Плита ребристая сантехническая железобетонная ПРС 68.15 — это железобетонный элемент горизонтальной несущей системы здания, предназначенный для формирования перекрытий в санитарно-технических помещениях. Изделие относится к типоразмерам, регламентированным серией 1.041.1-3, выпуск 6, и применяется в составе сборных железобетонных конструкций жилых, общественных и промышленных зданий. Конструкция плиты включает продольные ребра, обеспечивающие восприятие изгибающих нагрузок и передачу усилий на несущие опоры.

Применение плиты в сантехнических узлах предполагает наличие проемов или каналов для пропуска инженерных коммуникаций, что учитывается при проектировании раскладки элементов перекрытия. Материал плиты — легкий бетон, что позволяет снизить массу конструкции без потери несущей способности по сравнению с тяжелым бетоном. Опирание плиты выполняется на несущие стены, ригели или балки по проектным отметкам с обеспечением требуемой глубины опирания.

Область применения и технические особенности

Плиты ПРС 68.15 монтируются в составе перекрытий санитарно-технических помещений, где необходимо обеспечить возможность прокладки трубопроводов и вентиляционных каналов. Монтаж производится после возведения несущих конструкций нижележащего этажа. Плиты укладываются на опорные площадки стен или балок с выверкой по осям и отметкам. После монтажа швы между плитами и примыкания к стенам омоноличиваются по проекту.

• Плита работает в пролете между несущими опорами, воспринимая нагрузки от пола, перегородок, сантехнического оборудования и людей.
• Продольные ребра плиты обеспечивают жесткость конструкции и передают изгибающий момент на опоры, что требует точного соблюдения проектного положения.
• При монтаже необходимо контролировать глубину опирания плиты на стены или балки в соответствии с указаниями рабочей документации.
• Торцевые зоны плиты не должны повреждаться при строповке и разгрузке, так как это может снизить несущую способность в зоне опирания.
• Омоноличивание швов и анкеровка плит в составе диска перекрытия выполняются по проекту для обеспечения пространственной жесткости здания.
• Пустоты и каналы в плите не предназначены для прокладки коммуникаций, не предусмотренных проектом, без дополнительного усиления.

Соблюдение проектных решений по опиранию и фиксации плит исключает образование трещин и деформаций в процессе эксплуатации перекрытия.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном твердом основании. Под опорные зоны (места расположения ребер) устанавливаются деревянные прокладки толщиной не менее 100 мм, расположенные строго по одной вертикали в каждом ряду. Высота штабеля определяется с учетом массы изделия (3 710 кг) и условий складирования, но не должна превышать допустимой нагрузки на нижние плиты.

Транспортировка осуществляется в горизонтальном положении с фиксацией от смещения и опрокидывания. Запрещается перевозка плит навалом. Строповка производится за монтажные петли с использованием траверс, исключающих повреждение ребер и торцевых зон. При погрузке и разгрузке не допускается сбрасывание и удары по плите.
