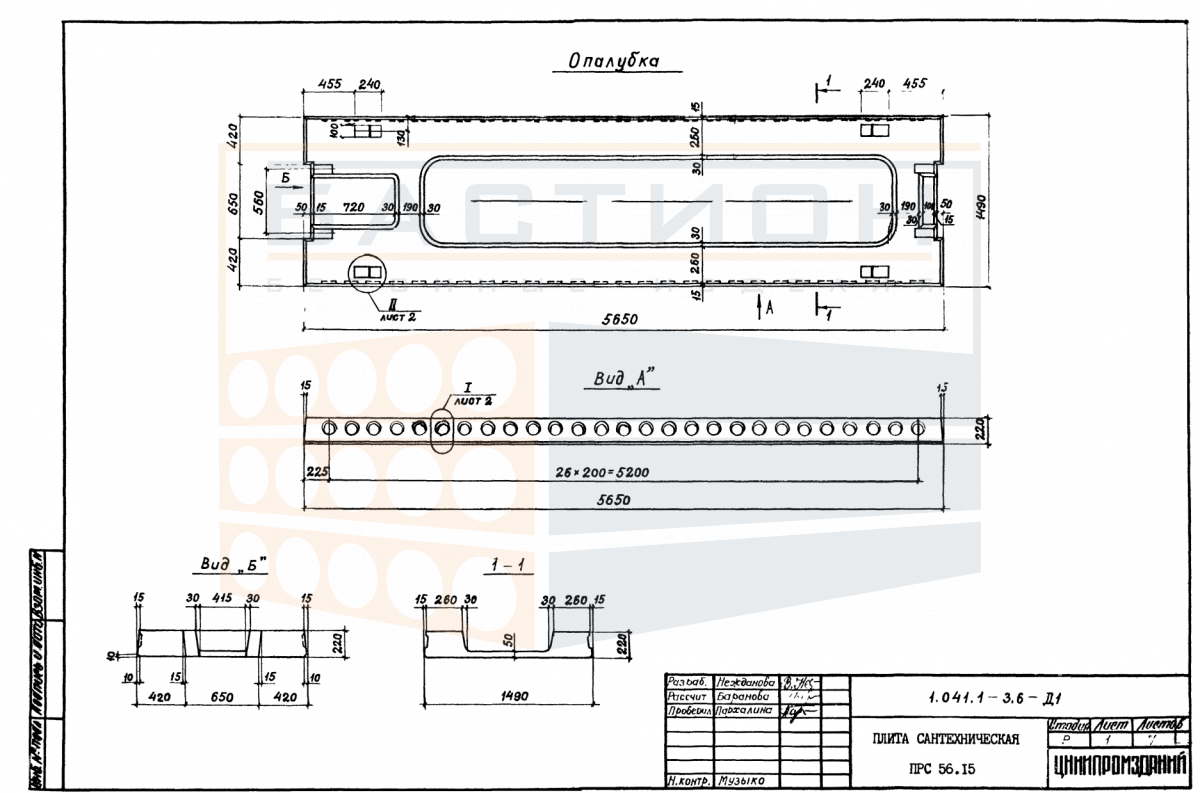

Плита ребристая сантехническая железобетонная ПРС 56.15 - 11 АтIVс (л), серия 1.041.1-3, выпуск 6

Плита ребристая сантехническая железобетонная ПРС 56.15 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для перекрытия санитарно-технических помещений и оснащенный отверстиями для пропуска инженерных коммуникаций. Изделие относится к серии 1.041.1-3, выпуск 6, и представляет собой ребристую плиту с продольными ребрами жесткости, воспринимающими изгибающие нагрузки и передающими усилия на несущие опоры. Применяется в сборных железобетонных перекрытиях жилых, общественных и промышленных зданий.

Применение плит данного типа требуется в зонах с интенсивным прохождением инженерных сетей, где необходимо обеспечить доступ к стоякам. Конструкция ребер обеспечивает высокую жесткость при относительно небольшом собственном весе, что упрощает монтаж и сокращает нагрузку на фундамент. Неправильный выбор глубины опирания или повреждение торцевых зон плиты может привести к снижению несущей способности и образованию трещин.

Область применения и технические особенности

Монтаж плит ПРС 56.15 производится на несущие стены, ригели или балки с обязательным соблюдением проектной глубины опирания. Ребра плиты должны быть ориентированы вниз; отверстия для коммуникаций располагаются в соответствии с проектом. Сопряжение со смежными плитами и стеновыми элементами выполняется с заполнением швов бетоном или раствором по проекту.

• Ребристая конструкция плиты обеспечивает восприятие изгибающих моментов в пролете и передачу нагрузки на опорные элементы — стены, ригели или балки.
• Отверстия в плите предназначены для пропуска санитарно-технических стояков; их расположение и количество задаются проектом и не подлежат изменению на монтаже.
• Глубина опирания плиты должна соответствовать проектной документации; недостаточное опирание ведет к деформации опорной зоны.
• При монтаже необходимо обеспечить ровность опорной площадки и отсутствие перекосов; зазор между плитой и опорой заполняется выравнивающим слоем раствора.
• Торцы и ребра плиты защищают от повреждений при строповке; захват производят только за монтажные петли.
• Швы между соседними плитами омоноличиваются бетоном; после затвердевания швы образуют жесткий диск перекрытия, распределяющий нагрузку.
• Отверстия для коммуникаций должны быть защищены от попадания строительного мусора до момента прокладки труб.

При соблюдении проектных требований по опиранию и качеству монтажа плита ПРС 56.15 обеспечивает надежное перекрытие санитарно-технических помещений с возможностью пропуска инженерных сетей через предусмотренные отверстия.

Правила хранения и транспортировки изделия

Хранение плит ПРС 56.15 осуществляется в горизонтальном положении на ровном выровненном основании, исключающем неравномерные просадки. Допускается складирование в штабеля высотой, обеспечивающей устойчивость; между рядами укладываются деревянные прокладки в местах опорных зон. Совпадение прокладок по вертикали обязательно для предотвращения изгибающих усилий в плите.

Транспортировку изделий производят в специально оборудованных транспортных средствах, исключающих перемещение груза. Плиты устанавливают в горизонтальном положении на опоры, соответствующие опорным зонам. Обязательна фиксация от продольного и поперечного смещения с использованием упоров и строп. Запрещается перевозка плит навалом или с опиранием на ребра и отверстия.
