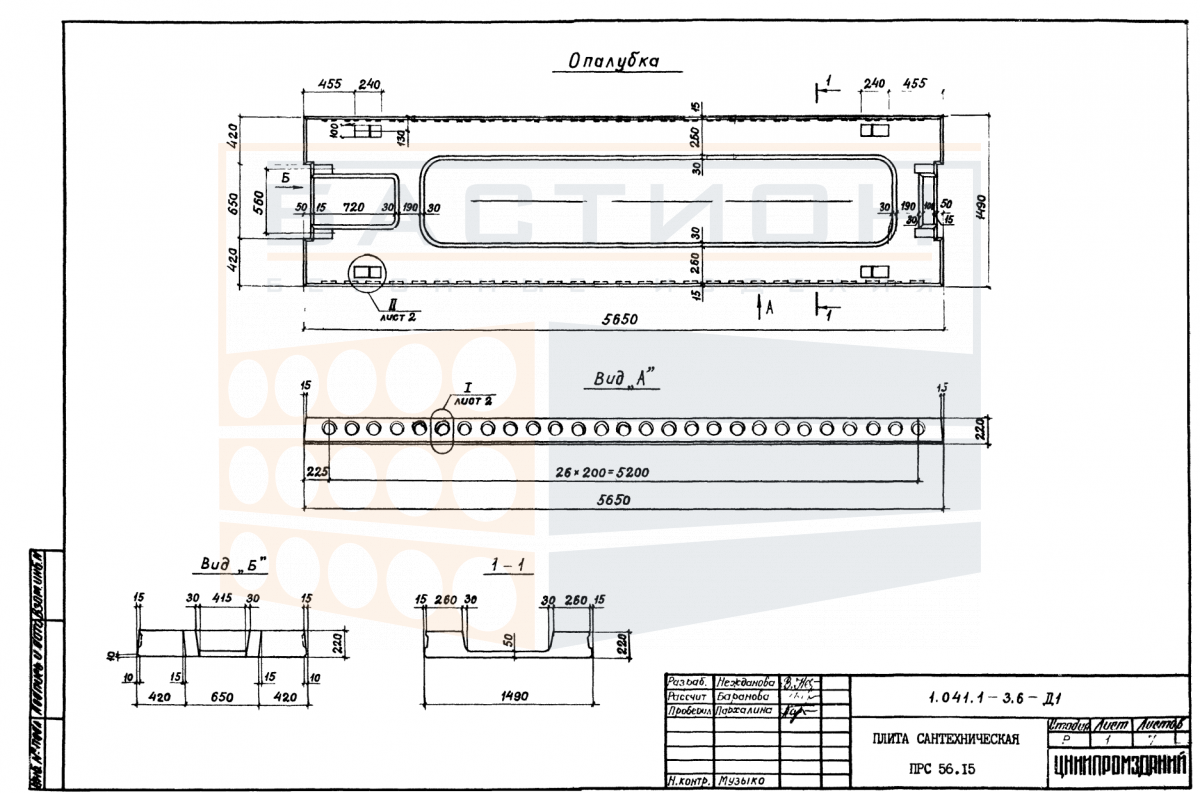

Плита ребристая сантехническая железобетонная ПРС 56.15 - 14 АтV л, серия 1.041.1-3, выпуск 6

Плита ребристая сантехническая железобетонная ПРС 56.15 - 14 АтV л — это сборный железобетонный элемент горизонтального несущего каркаса здания, предназначенный для устройства перекрытий в помещениях сантехнического и технического назначения. Изделие относится к серии 1.041.1-3 выпуск 6, разработанной для применения в зданиях с повышенными требованиями к пропуску инженерных коммуникаций. Конструкция плиты включает продольные ребра жесткости, воспринимающие изгибающие нагрузки, и полку, выполняющую функцию ограждающей поверхности. Благодаря предварительно напряженной арматуре класса АтV плита обладает повышенной трещиностойкостью и жесткостью при эксплуатационных нагрузках.

Плиты данного типоразмера используются в местах установки санитарно-технического оборудования, пропуска вертикальных стояков и вентиляционных каналов. Опирание осуществляется на несущие стены, ригели или балки в соответствии с проектными отметками. Недостаточная глубина опирания или перекос плиты при монтаже могут привести к неравномерному распределению нагрузок и повреждению торцевых зон. Правильная установка плиты обеспечивает совместную работу ребер и полки, а также передачу усилий на опоры.

Область применения и технические особенности

Монтаж плиты производится с соблюдением проектного положения ребер, которые должны быть направлены вниз. При установке обеспечивается равномерное распределение нагрузки на опорные площадки. Стыки между соседними плитами омоноличиваются по проектным требованиям. Пустоты в плитах (если предусмотрены) используются только для предусмотренных проектом коммуникаций.

• Плита воспринимает полезные нагрузки от пола, оборудования и перегородок, передавая усилия на несущие опоры.
• Опирание производится на две или более опоры с глубиной, заданной проектом; при монтаже обязательно выверяется горизонтальность.
• Торцевые участки плиты не должны повреждаться при строповке, разгрузке и складировании, так как это снижает несущую способность.
• Монтажные петли используются для подъема и установки; запрещается применять их для выдергивания или отрыва плиты.
• Между плитами после монтажа устраиваются швы, которые заполняются бетоном с последующим виброуплотнением для обеспечения цельности перекрытия.
• Сверление отверстий для прокладки коммуникаций допускается только в специально предусмотренных местах или по согласованию с проектной организацией.

Все монтажные и стыковочные операции выполняются в соответствии с указаниями серии 1.041.1-3 выпуск 6 и проектной документацией конкретного сооружения. Отклонения от проектных решений не допускаются без проверки несущей способности.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровных площадках, исключающих неравномерную осадку основания. Под ребра укладываются деревянные или полимерные прокладки строго в местах опорных зон. Прокладки вышележащих рядов должны располагаться вертикально над прокладками нижних рядов. Высота штабеля ограничивается прочностью нижних изделий и устойчивостью стопы.

Транспортировка осуществляется в положении ребрами вниз. Изделия фиксируются от продольного и поперечного смещения с помощью упоров и ремней. Разгрузка производится краном за монтажные петли без рывков. Запрещается сбрасывать плиты, транспортировать их навалом или опирать на полку при погрузке.
