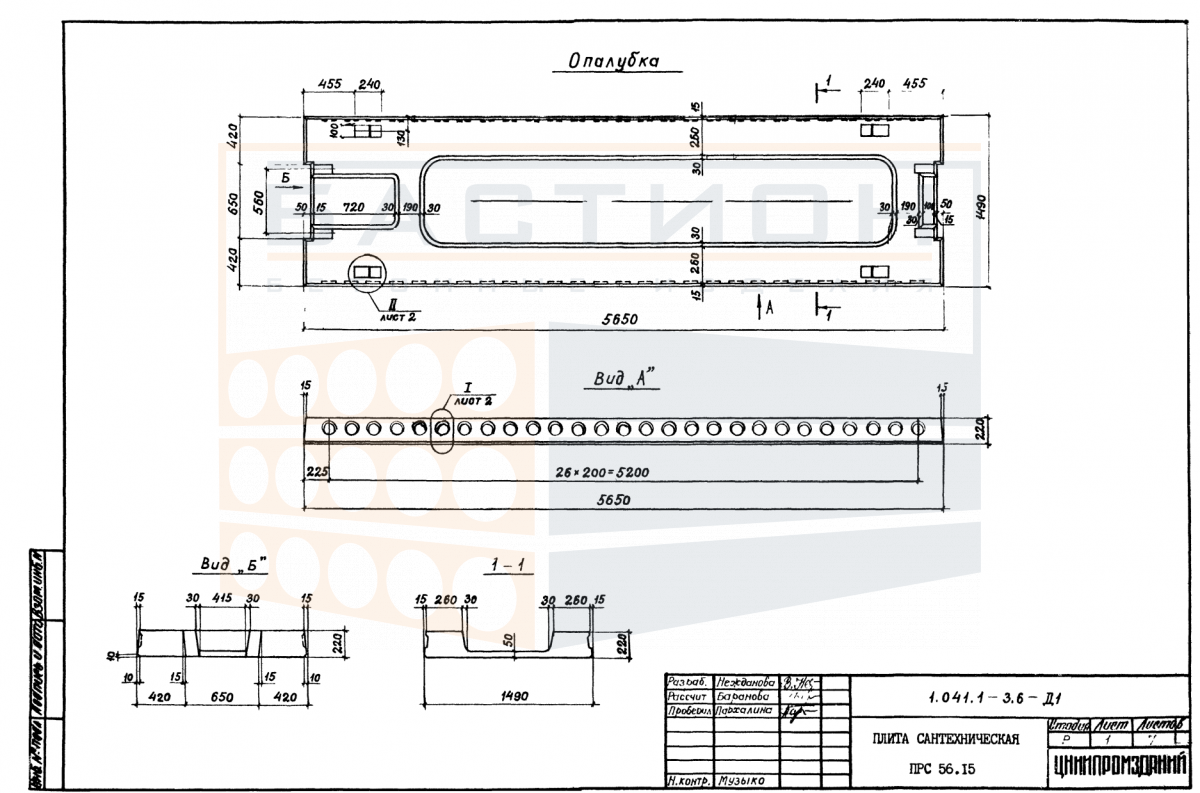

Плита ребристая сантехническая железобетонная ПРС 56.15 - 11 АтV (л), серия 1.041.1-3, выпуск 6

Плита ребристая сантехническая железобетонная ПРС 56.15 - 11 АтV (л) — это горизонтальный несущий элемент сборного железобетонного перекрытия, предназначенный для формирования пола в санитарно-технических помещениях. Изделие относится к серии 1.041.1-3 выпуск 6 и применяется в зданиях с железобетонным каркасом. Конструкция плиты включает продольные ребра, обеспечивающие восприятие изгибающих нагрузок, и специальные отверстия для пропуска инженерных коммуникаций (водоснабжение, канализация). Бетон и стальное армирование гарантируют работу элемента под нагрузкой при соблюдении проектных условий опирания.

Плита используется в перекрытиях жилых, общественных и промышленных зданий, где требуется организация технических этажей или помещений с повышенной влажностью. Характер нагрузок включает вес пола, перегородок, оборудования и людей. При выборе и монтаже необходимо учитывать проектное положение плиты, правильную ориентацию ребер и надежное опирание на несущие балки или ригели. Ошибки в установке, например недостаточная глубина опирания или повреждение торцевых зон, могут привести к снижению несущей способности.

Область применения и технические особенности

Монтаж плиты выполняется на выровненные опорные поверхности балок или ригелей. Ориентация ребер строго вниз; совпадение с проектными осями обязательно. После установки требуется замоноличивание швов и анкеровка плит в соответствии с решениями серии 1.041.1-3. Типовые ошибки включают перекос плиты, повреждение монтажных петель и опирание на неподготовленное основание.

• Плита предназначена для перекрытий санузлов, душевых и технических помещений, где требуется пропуск труб через отверстия в полке.
• Ребра плиты работают как изгибаемые элементы жесткости, воспринимая нагрузку и передавая ее на опоры.
• Глубина опирания на балки или ригели назначается по проекту; недостаточное опирание снижает несущую способность.
• Швы между смежными плитами заполняются бетоном с обязательным уплотнением; анкеровка выполняется стальными связями.
• Торцевые зоны плиты не должны иметь сколов и трещин; при строповке используются монтажные петли без рывков.
• Отверстия в полке предназначены только для инженерных коммуникаций по проекту; самовольная вырезка дополнительных отверстий запрещена.

Соблюдение проектных требований к опиранию, стыковке и защите торцов обеспечивает длительную эксплуатацию плиты в составе перекрытия. Рабочая документация серии 1.041.1-3 содержит уточненные узлы сопряжения и армирования.

Правила хранения и транспортировки изделия

Хранение плит производится на ровном твердом основании в горизонтальном положении. Под опорные зоны (под ребра в местах расположения петель) укладываются деревянные или бетонные прокладки, совпадающие по вертикали между рядами. Штабелирование выполняется по схеме, исключающей контакт полок и ребер соседних изделий. Повреждения торцов и монтажных петель не допускаются.

Транспортировка осуществляется в горизонтальном положении с фиксацией от смещения. Запрещается перевозка навалом или с опиранием на слабые кромки плиты. Строповка производится за все монтажные петли с использованием траверс, исключающих перекос. При погрузке и разгрузке не допускаются удары и резкие рывки.
