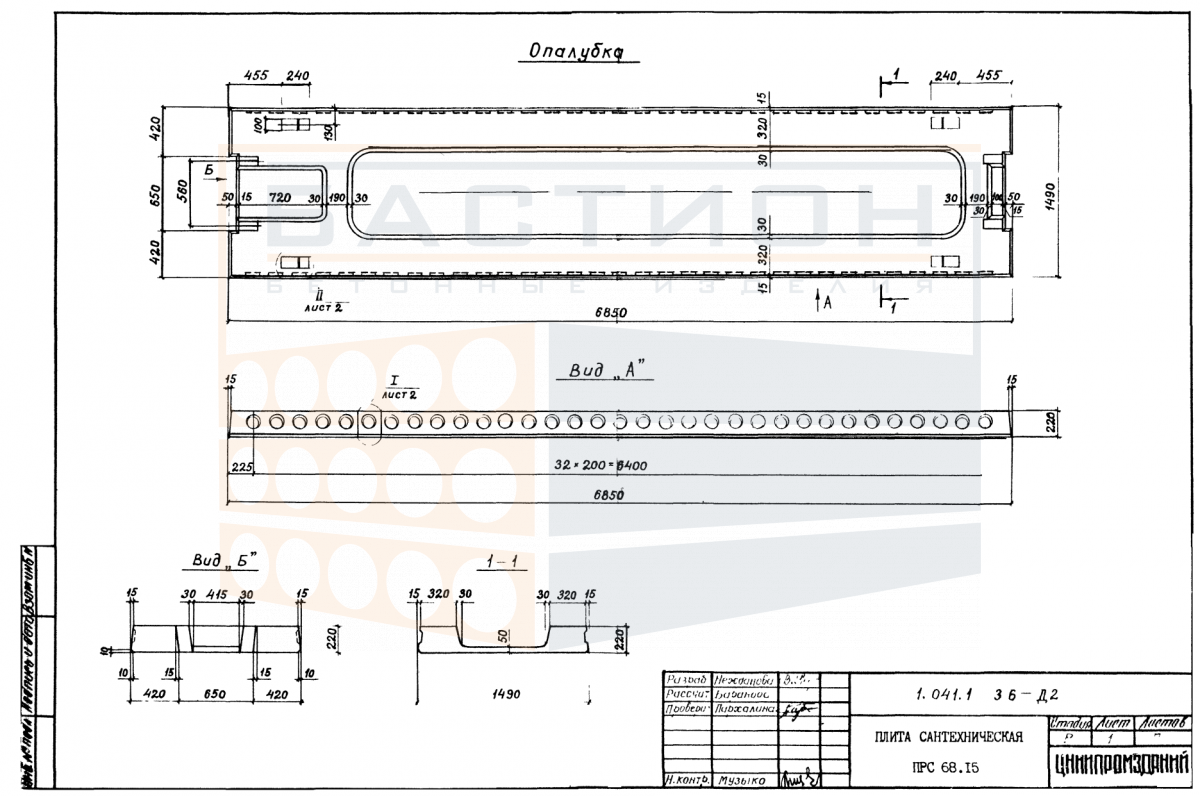

Плита ребристая сантехническая железобетонная ПРС 68.15 - 4 АтIVс (л), серия 1.041.1-3, выпуск 6

Плита ребристая сантехническая ПРС 68.15 — это железобетонный элемент горизонтальной несущей системы здания, относящийся к серии 1.041.1-3 выпуск 6. Изделие предназначено для устройства перекрытий в технических и сантехнических помещениях, где требуется пропуск трубопроводов и воздуховодов. Благодаря ребрам жесткости плита воспринимает вертикальные нагрузки и передает их на несущие стены или балки. Материал — тяжелый бетон с внутренним стальным армированием, что обеспечивает несущую способность и сохранение формы при эксплуатации.

Применение плит данного типоразмера характерно для многоэтажных жилых и общественных зданий с подвальными или техническими этажами. Наличие ребер снижает собственный вес конструкции по сравнению с плоскими плитами, сохраняя изгибную жесткость. Ошибки в монтаже, такие как недостаточное опирание или перекос, могут привести к концентрации напряжений у опор и образованию трещин. Поэтому точность установки по осям и проектная глубина опирания критичны для надежности перекрытия.

Область применения и технические особенности

Монтаж плиты ПРС 68.15 выполняется на подготовленные опорные площадки из бетона или металла. Опирание производится на несущие стены, ригели или балки в соответствии с рабочими чертежами серии. Положение плиты фиксируется с помощью монтажных петель, выверяется по отметкам и осям. После установки выполняется замоноличивание швов и анкерных выпусков для обеспечения совместной работы элементов перекрытия.

• Плита предназначена для формирования перекрытий в сантехнических зонах, где предусмотрена прокладка инженерных сетей через специальные отверстия, что исключает необходимость дополнительной прорезки на месте.
• Изделие работает в пролете между несущими опорами: продольные ребра воспринимают изгибающий момент и передают нагрузку на стены, балки или ригели в составе сборного перекрытия.
• Глубина опирания плиты на несущие конструкции должна соответствовать проектному решению — недостаточное опирание увеличивает риск скалывания торцевых участков ребер и снижает несущую способность.
• Ориентация плиты при монтаже — ребрами вниз; верхняя плоскость выравнивается по проектным отметкам для укладки тепло- и звукоизоляции и финишного слоя пола.
• Швы между смежными плитами замоноличиваются цементно-песчаным раствором, а анкерные выпуски свариваются для создания жесткого диска перекрытия, распределяющего горизонтальные усилия.
• Торцы плиты не должны повреждаться при строповке — они являются зонами опирания и контакта с арматурными выпусками, их целостность влияет на работу конструкции.

Правильная установка и замоноличивание стыков напрямую влияют на долговечность перекрытия. Нарушение технологии монтажа может привести к неравномерной осадке и потере несущей способности плиты в пролете.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном основании, исключающем перекосы. Опорные прокладки располагаются строго под ребрами в местах, соответствующих монтажным опорным зонам, и выставляются по вертикали одна над другой. Высота штабеля ограничивается условиями сохранности нижних плит и уточняется по проекту складирования.

Транспортировка осуществляется в горизонтальном положении с надежной фиксацией груза в кузове во избежание смещения и ударов. Строповка выполняется за монтажные петли, запрещается подъем за ребра или торцы. Погрузка и разгрузка проводятся с использованием грузоподъемного оборудования, рассчитанного на массу изделия 3710 кг.
