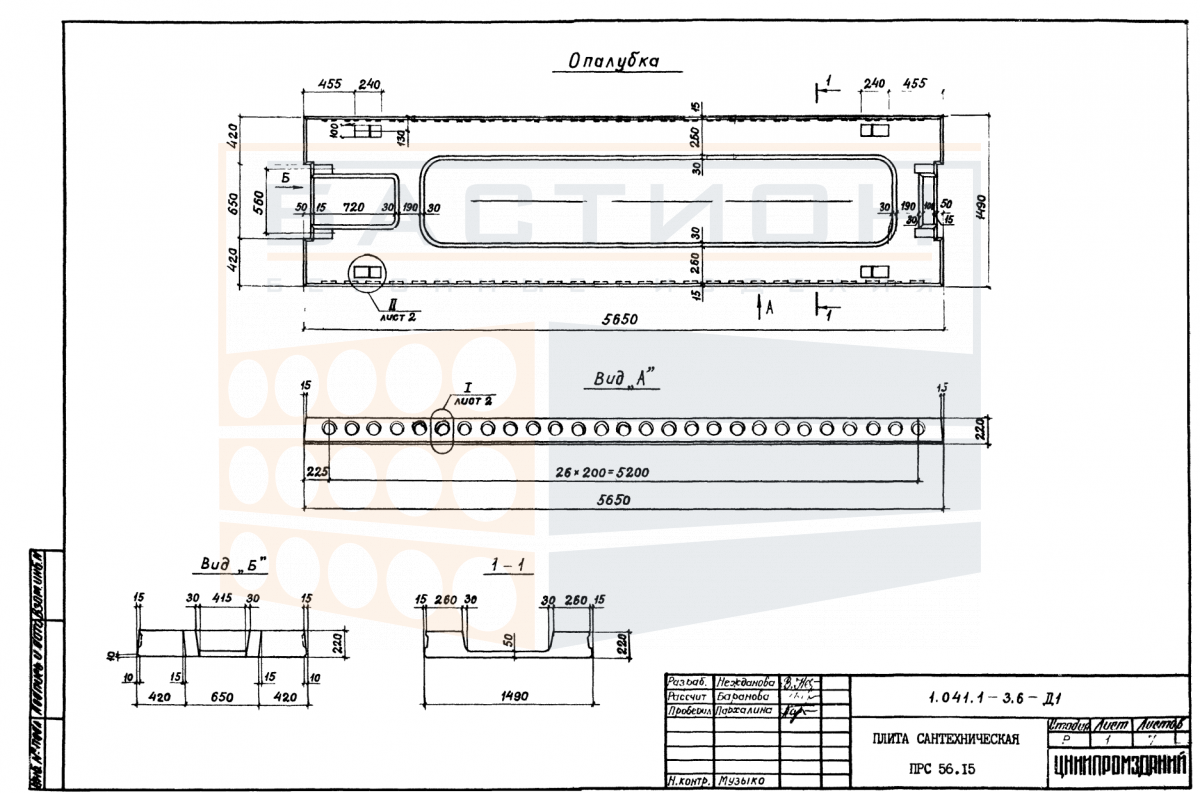

Плита ребристая сантехническая железобетонная ПРС 56.15 - 14 АтIVс л, серия 1.041.1-3, выпуск 6

Плита ребристая сантехническая железобетонная ПРС 56.15 — это элемент горизонтальной несущей системы здания, применяемый для формирования перекрытий технических и сантехнических помещений. Изделие относится к серии 1.041.1-3 выпуск 6 и предназначено для восприятия вертикальных нагрузок от инженерного оборудования, перегородок и полов с последующей передачей усилий на несущие стены, ригели или балки.

Плита имеет продольные ребра, работающие на изгиб, и полку, обеспечивающую распределение нагрузок. Правильная ориентация ребер и точное опирание на опорные конструкции являются условиями надежной работы изделия в пролете. Ошибки при монтаже, такие как недостаточная глубина опирания или перекос, могут привести к неравномерному распределению усилий и снижению несущей способности.

Область применения и технические особенности

Плита устанавливается в перекрытиях многоэтажных и одноэтажных зданий с шагом опор, соответствующим проектной документации серии. Опирание производится на ригели, стены или балки по проектным отметкам. Сопряжение между смежными плитами выполняется с заполнением швов цементно-песчаным раствором или бетоном. Монтажные петли используются только для строповки, после установки и омоноличивания они не несут нагрузки.

• Плита рассчитана на статические и временные нагрузки в соответствии с рабочими чертежами серии 1.041.1-3 выпуск 6. Точные значения нагрузок задаются проектной документацией.
• Ребра плиты воспринимают изгибающие моменты, поэтому при монтаже не допускается смещение опорных зон или нарушение проектного положения изделия.
• Торцевые участки плиты являются зонами анкеровки арматуры и не должны повреждаться при строповке, складировании или транспортировке.
• Швы между плитами заполняются бетоном или раствором после установки всех элементов перекрытия в проектное положение. Омоноличивание необходимо для равномерной совместной работы плит.
• Монтажное положение контролируется по осям и отметкам, глубина опирания принимается не менее указанной в проекте. Не допускается монтаж на неподготовленное основание с отклонениями от проекта.

После завершения монтажа и омоноличивания стыков плита работает как часть жесткого диска перекрытия, обеспечивая пространственную устойчивость здания. Проектные решения по анкеровке и связям между плитами и несущими элементами уточняются по серии 1.041.1-3.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном твердом основании. Опорные прокладки размещаются в местах, соответствующих проектным опорным зонам, строго по одной вертикальной линии в штабеле. Высота штабеля назначается по схеме складирования с учетом массы и геометрии изделия. Не допускается хранение плит с выступающими частями или с опиранием на полку.

Транспортировка осуществляется в автомобилях или железнодорожных платформах с фиксацией от смещения. Изделия укладываются на деревянные прокладки, исключающие касание металлических частей. Погрузка и разгрузка производятся за монтажные петли с использованием траверс, предотвращающих перекос и раскачивание. Запрещается перевозка плит навалом или с опиранием на ребра.
