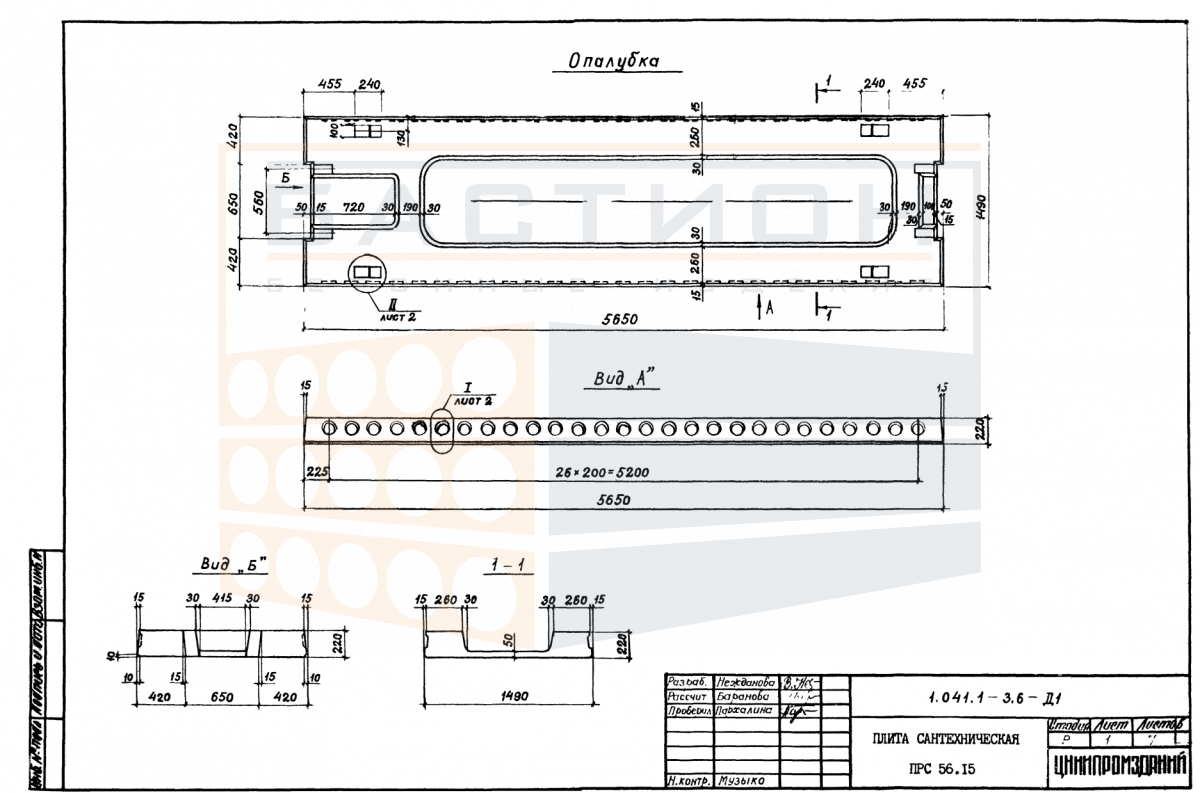

Плита ребристая сантехническая железобетонная ПРС 56.15 - 15 АтV, серия 1.041.1-3, выпуск 6

Плита ребристая сантехническая железобетонная ПРС 56.15 - 15 АтV, серия 1.041.1-3, выпуск 6 — это горизонтальный сборный элемент перекрытия, предназначенный для формирования перекрытий в зданиях с сантехническими помещениями, техническими этажами и системами инженерных коммуникаций. Изделие относится к категории ребристых плит, в которых продольные ребра обеспечивают жесткость и восприятие изгибающих нагрузок при работе в пролете между несущими опорами. Железобетонная конструкция с внутренним стальным армированием позволяет передавать нагрузки от пола, перегородок, оборудования и людей на стены, балки или ригели в составе сборного каркаса здания.

Наличие технологических отверстий в полке плиты обеспечивает пропуск вертикальных стояков, вентиляционных коробов и трубопроводов без необходимости дополнительной штрабы или сверления после монтажа. Такая конфигурация упрощает прокладку коммуникаций и снижает трудозатраты при устройстве перекрытий в сантехнических узлах, душевых, прачечных и других помещениях с повышенной насыщенностью инженерными сетями. Серия 1.041.1-3, к которой относится типоразмер ПРС 56.15, регламентирует параметры опирания, монтажные узлы и схему армирования для промышленных и общественных зданий, где требуется сочетание несущей способности и удобства размещения инженерных систем.

Область применения и технические особенности

Плита монтируется в проектное положение с опиранием продольных ребер на консоли ригелей, стальные балки или железобетонные прогоны. Точная глубина опирания и тип опорных узлов определяются рабочей документацией серии. После установки плиты фиксируются сваркой закладных деталей, а швы между смежными элементами омоноличиваются бетоном для обеспечения совместной работы в составе диска перекрытия. Особое внимание при монтаже уделяется ориентации ребер — они должны располагаться строго в пролете, без перекоса относительно опорных осей.

• Изделие работает в пролете между несущими опорами, передавая вертикальные нагрузки на ригели или балки каркаса здания; допустимое направление опирания — вдоль продольных ребер.
• Проектная глубина опирания плиты должна соответствовать значениям, указанным в рабочих чертежах серии 1.041.1-3; недостаточное опирание может привести к деформации опорных зон и снижению несущей способности.
• Монтажные петли плиты используются для строповки и выверки положения; после установки и омоноличивания стыков петли рекомендуется обрезать или загнуть для исключения коррозии.
• Швы между плитами заполняются бетоном класса по проекту с тщательным уплотнением; недопустимо оставлять незаполненные зазоры, так как это снижает жесткость перекрытия.
• Повреждения ребер и полки при разгрузке и монтаже не допускаются; сколы бетона глубиной более 10 мм в опорных зонах требуют согласования с проектной организацией.
• В сантехнических помещениях после монтажа плиты выполняется гидроизоляция швов и мест пропуска труб, чтобы предотвратить протечки влаги на нижележащие этажи.
• При расположении плиты над источниками повышенной влажности (ванны, душевые) предусматривается проектная защита бетона от воздействия воды и химических моющих средств.

Соблюдение проектных требований к опиранию, фиксации и заполнению швов обеспечивает равномерное распределение нагрузок и длительную эксплуатацию перекрытия без появления трещин и прогибов. Нарушение технологии монтажа, особенно в части глубины опирания и качества омоноличивания, ведет к локальным перенапряжениям и сокращению срока службы конструкции.

Правила хранения и транспортировки изделия

Плиты складируются в штабели на ровном, предварительно выровненном основании, исключающем неравномерную осадку грунта. Каждое изделие укладывается на деревянные прокладки из пиломатериала толщиной не менее 50 мм, размещаемые строго в местах расположения опорных зон (по линии ребер). Прокладки нижележащего и вышележащего рядов должны совпадать по вертикали, чтобы исключить изгибающие напряжения в теле плиты. Высота штабеля определяется проектом склада или рекомендациями предприятия-изготовителя, исходя из массы и габаритов изделий.

При транспортировке плита фиксируется в кузове транспортного средства с помощью инвентарных ремней или деревянных брусков, предотвращающих смещение и опрокидывание. Перевозка навалом запрещается — каждое изделие должно опираться на ложементы, исключающие касание слабых кромок полки и ребер. Погрузка и выгрузка производятся с использованием строп за монтажные петли; запрещается сбрасывать или кантовать плиту. Перед разгрузкой следует убедиться в целостности ребер, полки и закладных деталей, так как скрытые дефекты могут проявиться только при загружении.
