Плита ребристая сантехническая железобетонная ПРС 68.15 - 12 АтV л, серия 1.041.1-3, выпуск 6

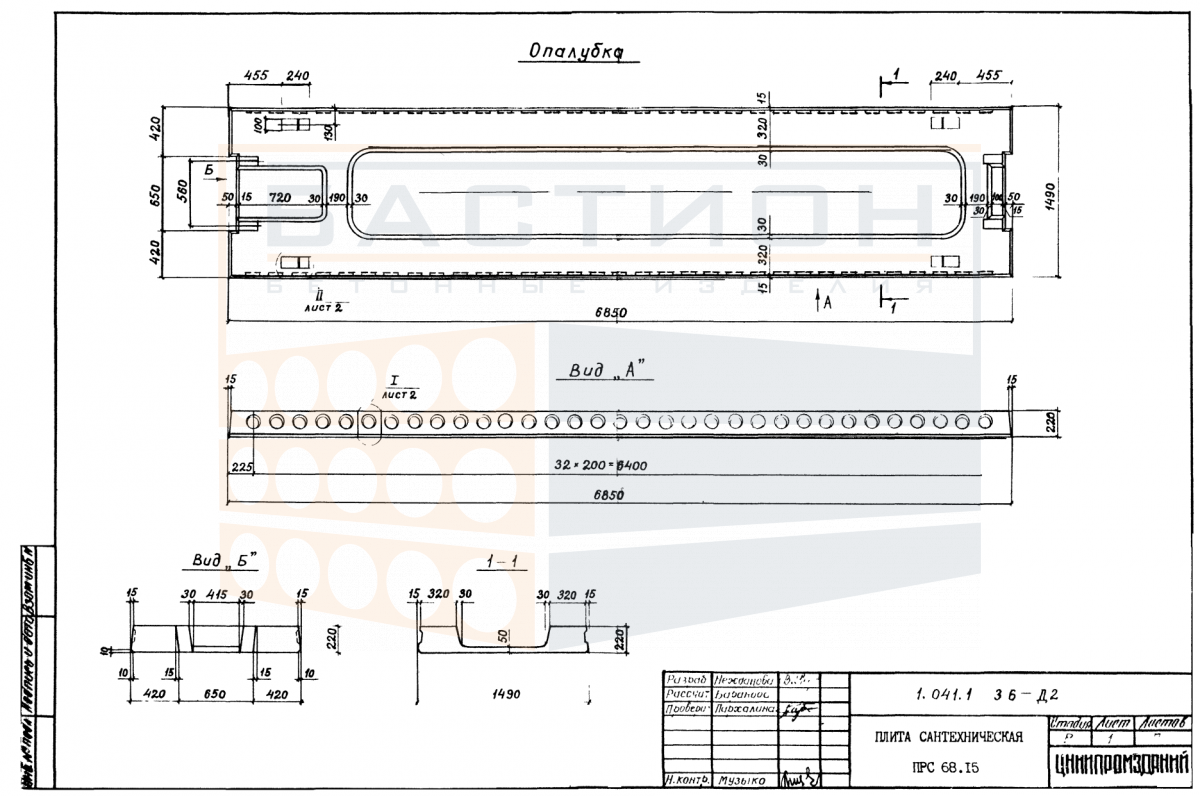

Плита ребристая сантехническая железобетонная ПРС 68.15 - 12 АтV л серии 1.041.1-3 выпуск 6 — это сборный железобетонный элемент горизонтальной несущей системы, формирующий перекрытия в санитарно-технических помещениях и технических зонах зданий. Ребристая конструкция с продольными ребрами жесткости воспринимает изгибающие нагрузки от собственного веса, установленного оборудования и проходящих перегородок. Типоразмер ПРС 68.15 (длина 6850 мм, ширина 1490 мм, высота ребра 220 мм) и масса 2840 кг увязаны с параметрами несущих элементов каркаса.

В составе перекрытия плита работает в пролете между опорами, передавая нагрузку на стены, балки или ригели. Неправильный выбор глубины опирания или нарушения ориентации ребер приводят к перераспределению усилий и снижению несущей способности. При монтаже необходимо обеспечивать проектное положение и фиксацию согласно рабочей документации серии.

Область применения и технические особенности

Плита применяется в перекрытиях над техническими подпольями, в сантехнических кабинах и помещениях с повышенными требованиями к влагостойкости и эксплуатационным нагрузкам. Опирание выполняется на несущие конструкции с учетом проектных решений серии 1.041.1-3. При укладке необходимо контролировать горизонтальность и совпадение опорных зон с распределительными балками или стенами. Швы между смежными плитами должны быть замоноличены для обеспечения жесткости диска перекрытия.

• Ребра плиты ориентируются вниз, опирание осуществляется на опорные контуры по коротким сторонам. Такая ориентация обеспечивает восприятие изгибающих моментов в пролете.
• Глубина опирания плиты принимается по рабочим чертежам серии и контролируется при укладке; отклонения не допускаются.
• Торцы плиты не должны иметь сколов и трещин, особенно в зоне предварительного напряжения арматуры класса АтV. Повреждения торцов снижают несущую способность и могут привести к разрушению при эксплуатации.
• Монтажные петли используются только для строповки, после установки плиты петли аккуратно загибают или срезают, чтобы не повредить бетон ребер.
• Пустоты в ребрах не предназначены для прокладки инженерных сетей; любые отверстия и проходы должны быть предусмотрены в проекте.
• В случае необходимости крепления подвесного оборудования закладные детали устанавливаются строго в соответствии с проектом, без нарушения целостности ребер.
• При монтаже нескольких плит в ряд обеспечивается равномерное распределение нагрузок за счет омоноличивания продольных и поперечных швов бетоном.

Соблюдение перечисленных требований при монтаже обеспечивает совместную работу плит в составе горизонтального диска перекрытия и предотвращает локальные разрушения. Проектный контроль опирания и состояния плит перед укладкой обязателен.

Правила хранения и транспортировки изделия

Хранение плит осуществляется в горизонтальном положении на выровненной площадке с твердым покрытием. Под ребра укладываются деревянные прокладки в местах проектной опорной зоны. Высота штабеля не превышает значений, исключающих разрушение нижних плит, прокладки располагаются строго по вертикали.

Транспортировка производится в положении, аналогичном хранению, с фиксацией от продольного и поперечного смещения. Погрузка и разгрузка выполняются с использованием монтажных петель, запрещается сбрасывание и перетаскивание. Перед установкой проверяется отсутствие повреждений ребер и торцов.
