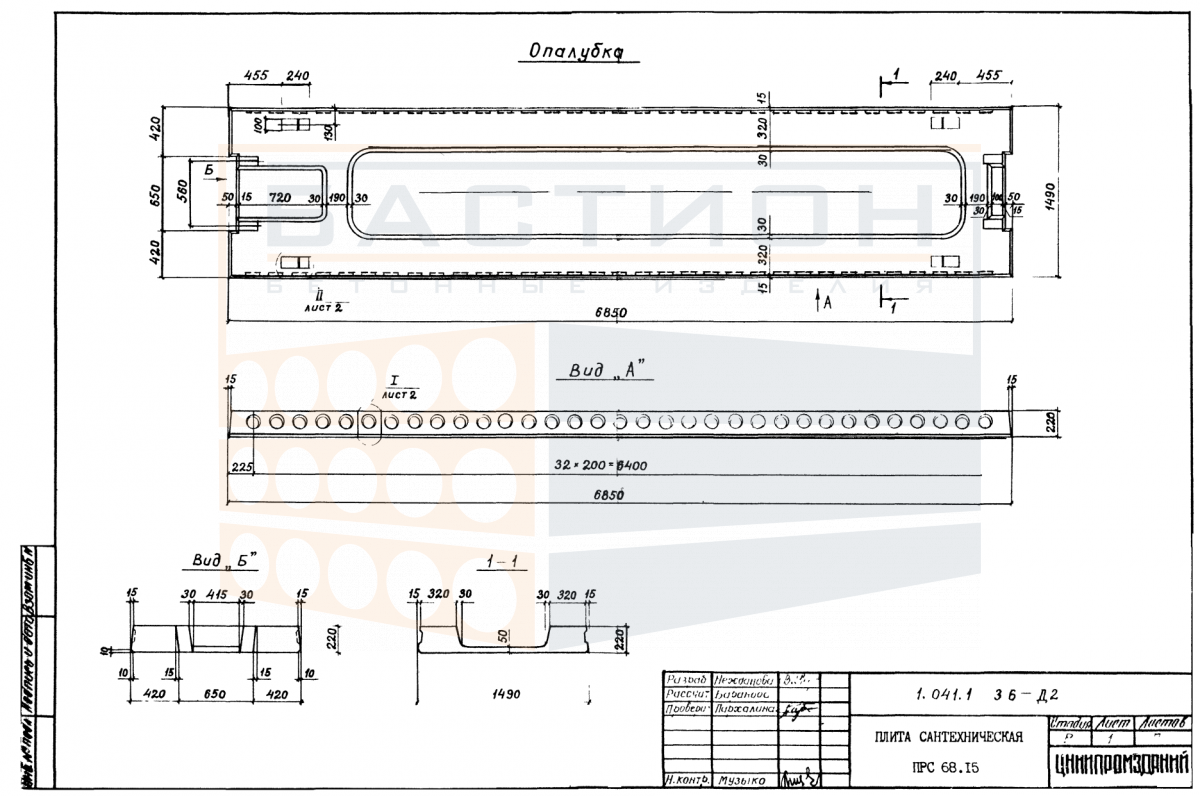

Плита ребристая сантехническая железобетонная ПРС 68.15 - 12 АтIVс (л), серия 1.041.1-3, выпуск 6

Плита ребристая сантехническая железобетонная ПРС 68.15-12 АтIVс (л) — это сборный железобетонный элемент горизонтальной несущей системы, предназначенный для устройства перекрытий в санитарно-технических помещениях. Изделие воспринимает эксплуатационные нагрузки от инженерного оборудования, перегородок и пребывающих людей, передавая усилия на несущие стены или ригели. Конструкция с ребрами жесткости обеспечивает необходимую несущую способность при относительно небольшой собственной массе. Плита относится к серии 1.041.1-3 выпуска 6, регламентирующей геометрические параметры и армирование для типовых решений перекрытий.

Применение данных плит требует точного соблюдения проектного положения в плане и по высоте. Ошибки при опирании, такие как недостаточная глубина или перекос, могут привести к перераспределению усилий и образованию трещин в теле бетона. Особое внимание уделяется устройству отверстий для инженерных коммуникаций: в данном типоразмере предусмотрен монтажный проем (л) для пропуска стояков и труб. Неправильная ориентация ребер относительно опор снижает жесткость перекрытия и увеличивает прогибы.

Область применения и технические особенности

Монтаж плиты выполняется на подготовленные опорные площадки стен или ригелей. Глубина опирания задается проектом и контролируется по отметкам. Плита укладывается ребрами вниз: продольные ребра воспринимают изгибающий момент, поперечные — обеспечивают пространственную жесткость. Стыки между смежными плитами заполняются бетоном по проекту. Наличие отверстия (л) требует дополнительной фиксации арматуры вокруг проема. Запрещается производить монтаж на неподготовленное основание или с отклонением от горизонтальной плоскости.

• Плита применяется в составе перекрытий санитарно-технических помещений зданий различного назначения, где требуется пропуск инженерных коммуникаций через перекрытие.
• Опирание производится на несущие стены или ригели по коротким сторонам; глубина опирания устанавливается в рабочей документации и должна быть выдержана с точностью до проектных отклонений.
• Ребра плиты ориентируются в направлении пролета; продольные ребра работают на изгиб, поперечные обеспечивают распределение нагрузки и устойчивость формы.
• Отверстие (л) предназначено для пропуска труб и стояков; при монтаже необходимо обеспечить сохранность арматуры вокруг проема и не допускать повреждений бетона в зоне отверстия.
• Сопряжение с соседними плитами выполняется через швы, которые после монтажа омоноличиваются бетоном класса по проекту для обеспечения совместной работы элементов.
• Монтажные петли используются только для строповки; после установки плиты петли отгибаются или срезаются по проекту. Не допускается использовать петли для крепления оборудования.
• Типичные ошибки: недостаточная глубина опирания, перекос плиты, монтаж на невыровненное основание, повреждение торцов ребер при погрузочно-разгрузочных работах.

Таким образом, корректный монтаж и соблюдение проектных решений обеспечивают надежную работу перекрытия в течение всего срока эксплуатации.

Правила хранения и транспортировки изделия

Хранение плит осуществляется в горизонтальном положении на ровном твердом основании. Прокладки размещаются в местах опорных зон, совпадая по вертикали в штабеле. Высота штабеля определяется по схеме складирования с учетом массы изделий и прочности подстилающего слоя. Торцы ребер и монтажные петли защищаются от повреждений. Запрещается складирование навалом или с опиранием на слабые кромки.

Транспортировка производится в горизонтальном положении с фиксацией от смещения. Погрузка осуществляется механизированным способом с использованием монтажных петель. Ударные нагрузки и перекосы при перевозке не допускаются. Запрещается перевозка навалом или с опиранием на углы и ребра. Разгрузка производится с соблюдением правил строповки для данного типоразмера.
