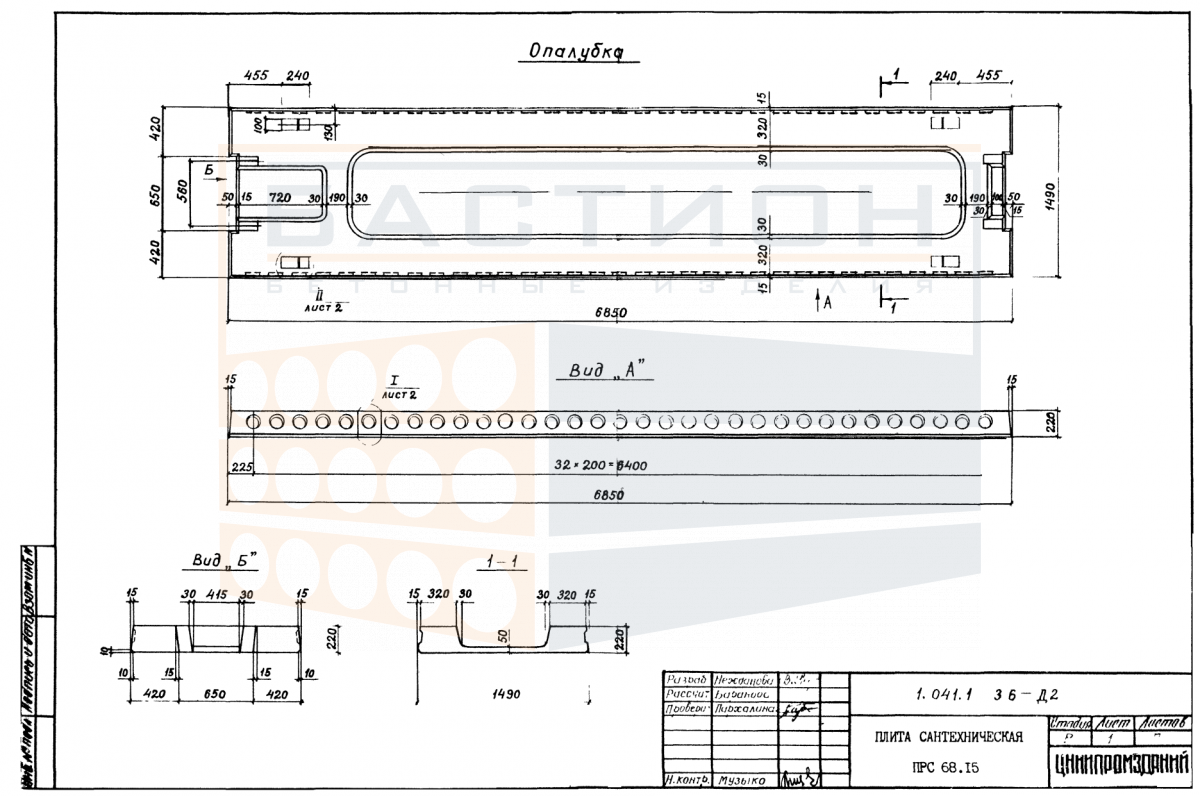

Плита ребристая сантехническая железобетонная ПРС 68.15 - 8 АтIVс (л), серия 1.041.1-3, выпуск 6

Плита ребристая сантехническая железобетонная ПРС 68.15 - 8 АтIVс (л) — это железобетонный элемент горизонтальной несущей системы здания, предназначенный для формирования перекрытий в технических и санитарно-технических помещениях. Изделие относится к серии 1.041.1-3, выпуск 6, разработанной для сборных железобетонных ребристых плит перекрытий. Ребристая конструкция с продольными ребрами жесткости обеспечивает восприятие изгибающих нагрузок и распределение усилий на опорные элементы.

Плита рассчитана на эксплуатацию в условиях повышенной влажности, характерных для сантехнических узлов, и оснащена технологическими проемами для пропуска инженерных коммуникаций без нарушения целостности перекрытия. При монтаже необходимо обеспечить проектное опирание на несущие стены или ригели, точные параметры которого задаются рабочими чертежами серии. Несоблюдение глубины опирания или ориентации ребер может привести к перераспределению нагрузок и снижению несущей способности конструкции.

Область применения и технические особенности

Монтаж плиты выполняется в проектное положение на выверенные опорные поверхности. Опирание осуществляется по коротким сторонам на стены или ригели в соответствии с требованиями серии 1.041.1-3. Сопряжение с соседними плитами обеспечивается заполнением швов бетоном или раствором с последующим омоноличиванием. Торцевые зоны и ребра должны быть защищены от повреждений на всех этапах работ.

• Элемент работает в пролете между несущими опорами, воспринимая постоянные и временные нагрузки и передавая их на стены или ригели через опорные зоны.
• Ребристая конструкция с продольными ребрами жесткости обеспечивает повышенную изгибную жесткость при уменьшенной массе по сравнению со сплошной плитой.
• Предусмотренные сантехнические проемы позволяют пропускать вертикальные коммуникации без нарушения целостности плиты, исключая необходимость дополнительного сверления.
• Глубина опирания плиты на несущие элементы должна соответствовать проектным значениям, обычно не менее 100–120 мм, для обеспечения надежного защемления и предотвращения сколов.
• При строповке и разгрузке запрещается повреждать торцы, ребра и полку плиты, так как механические повреждения снижают расчетную несущую способность и долговечность.
• Межплитные швы омоноличиваются бетоном или раствором с тщательным уплотнением для обеспечения совместной работы плит и герметизации перекрытия от протечек.
• Монтаж выполняется с выверкой по осям и отметкам, перекосы и смещения плит относительно проектного положения не допускаются.

Правильная установка и замоноличивание стыков обеспечивают пространственную жесткость перекрытия и защиту от протечек в санитарно-технических помещениях. Контроль качества монтажа осуществляется по проекту производства работ.

Правила хранения и транспортировки изделия

Хранение плит осуществляется в горизонтальном положении на ровном твердом основании. Под опорные зоны в местах расположения монтажных петель укладываются деревянные прокладки, обеспечивающие равномерное распределение нагрузки. Высота штабеля ограничивается устойчивостью и допустимым давлением на нижние изделия, конкретные параметры задаются схемой складирования.

Транспортировка производится в положении, соответствующем проектному, с надежной фиксацией от смещения и опрокидывания. Запрещается перевозка плит навалом или с опиранием на ребра. Строповка выполняется за монтажные петли с использованием траверс, исключающих перекос и ударные нагрузки. Погрузка и выгрузка производятся плавно, без рывков и ударов.
