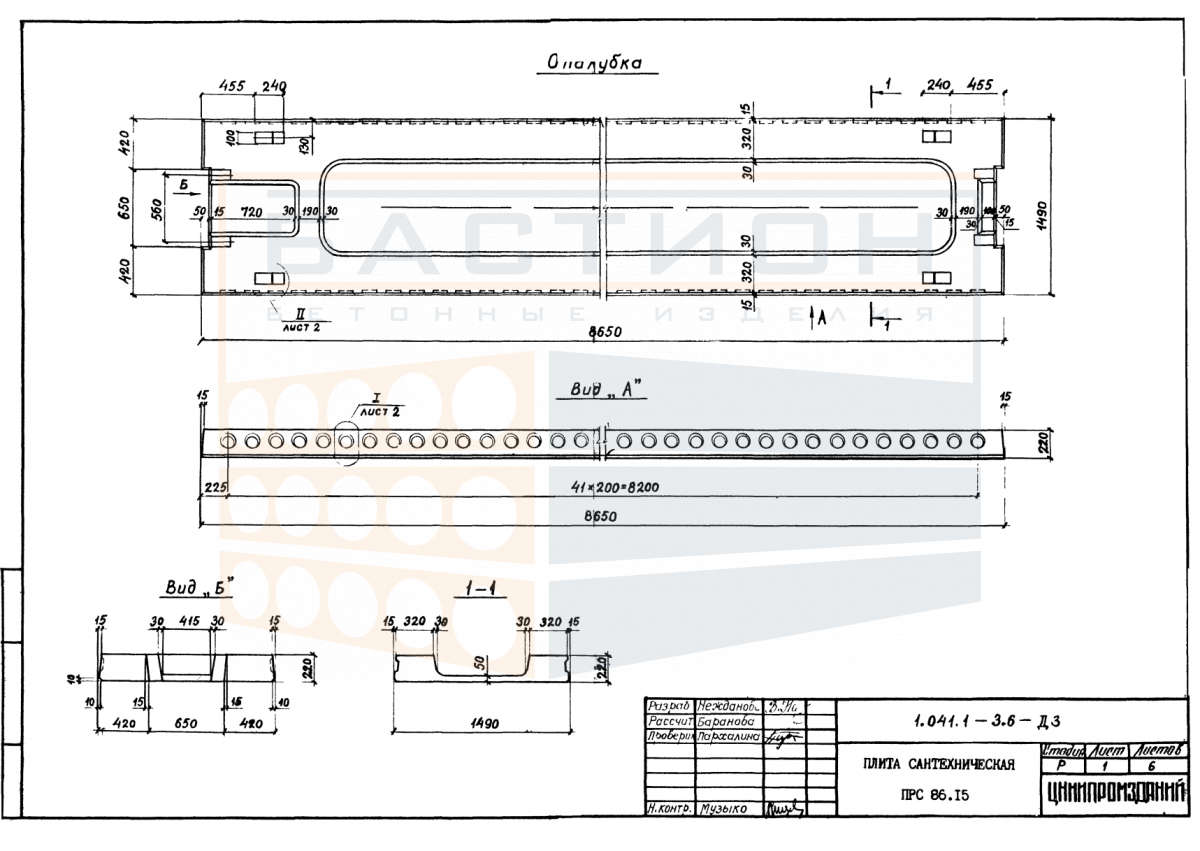

Плита ребристая сантехническая железобетонная ПРС 86.15 - 6 АтV (л), серия 1.041.1-3, выпуск 6

Плита ребристая сантехническая ПРС 86.15 - 6 АтV (л) — это железобетонный элемент горизонтальной несущей системы здания, предназначенный для формирования перекрытий в санитарно-технических помещениях. Изделие относится к серии 1.041.1-3 выпуск 6 и имеет ребристую конструкцию, что обеспечивает жесткость при восприятии изгибающих нагрузок. Наличие технологических отверстий позволяет прокладывать инженерные коммуникации через перекрытие без нарушения целостности конструкции.

Плита применяется в зданиях различного назначения, где требуется разводка сантехнических труб и канализации между этажами. Работа элемента основана на передаче нагрузки от вышележащих конструкций на опорные стены или ригели через ребра жесткости. Ошибки при монтаже, такие как смещение опорных зон или повреждение монтажных петель, могут привести к потере несущей способности. Прогиб плиты в пролете контролируется проектом, а стыки между соседними элементами омоноличиваются.

Область применения и технические особенности

Монтаж плиты выполняется на опорные поверхности стен, балок или ригелей с соблюдением проектной глубины опирания. Ребра ориентируются вниз, обеспечивая жесткость в продольном направлении. Отверстия для коммуникаций располагаются в соответствии с проектом, не допускается сверление дополнительных каналов без усиления. После установки швы между плитами заполняются бетоном с анкеровкой арматуры для обеспечения дискретности перекрытия.

• Ребристая конструкция плиты воспринимает изгибающие нагрузки в продольном направлении, передавая их на опоры через ребра жесткости, что позволяет использовать изделие в перекрытиях с увеличенными пролетами.
• Технологические отверстия предназначены для пропуска стояков водоснабжения и канализации, расположение которых должно строго соответствовать проекту для сохранения прочности элемента.
• Опирание плиты выполняется на несущие стены или ригели с обязательной выверкой отметок и осей; минимальная глубина опирания задается рабочей документацией серии 1.041.1-3.
• Повреждение торцевых зон или ребер при строповке недопустимо, так как это снижает расчетное сечение бетона и арматуры в зоне действия поперечных сил.
• При монтаже необходимо контролировать горизонтальность верхней плоскости; перекос более допустимых отклонений приводит к неравномерному распределению нагрузки по ребрам.
• Сопряжение плит с соседними элементами перекрытия осуществляется через омоноличивание швов и анкеровку выпусков арматуры, обеспечивая совместную работу всей плиты перекрытия.

После монтажа и омоноличивания стыков плита работает как часть горизонтального диска жесткости здания, распределяя ветровые и сейсмические нагрузки на вертикальные несущие элементы. Правильная фиксация плиты в проектном положении и качественное заполнение швов исключают появление трещин в эксплуатируемом перекрытии.

Правила хранения и транспортировки изделия

Изделие складируется в штабеля на ровном твердом основании в горизонтальном положении ребрами вниз. Прокладки из древесины или другого упругого материала укладываются в местах, соответствующих опорным зонам плиты, строго по одной вертикали. Высота штабеля ограничивается несущей способностью нижних плит и условиями безопасной погрузки; способ складирования должен исключать повреждение ребер и монтажных петель.

Транспортировка выполняется в горизонтальном положении на специализированном транспорте с фиксацией от продольных и поперечных смещений. Запрещается перевозка изделия навалом или с опиранием на ребра. При погрузке и выгрузке строповка производится за монтажные петли, использование цепей или стальных тросов без мягких накладок не допускается. Удары, падения и резкие перемещения при разгрузке могут вызвать скрытые трещины, что исключает применение плиты в несущих конструкциях.
