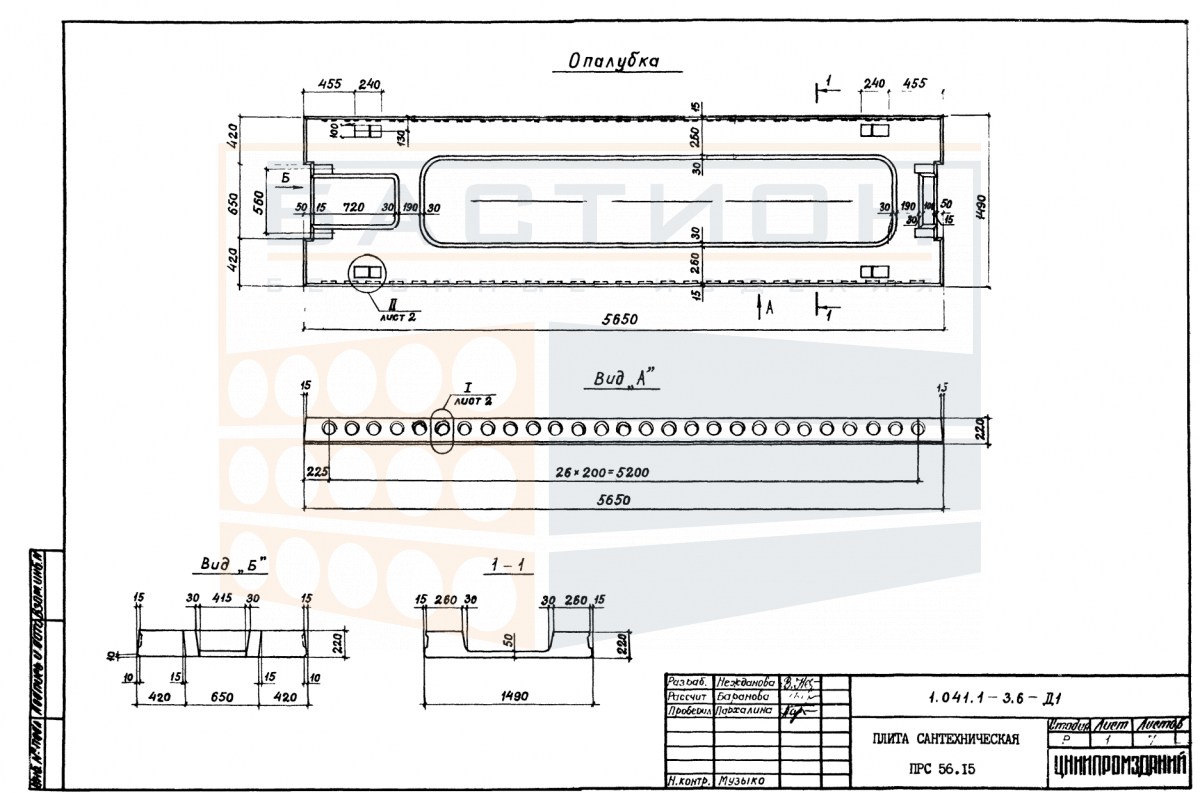

Плита ребристая сантехническая железобетонная ПРС 56.15 - 15 АтIVс, серия 1.041.1-3, выпуск 6

Плита ребристая сантехническая железобетонная ПРС 56.15 - 15 АтIVс — это железобетонный элемент горизонтальной несущей системы здания, предназначенный для формирования перекрытий в помещениях с высокой плотностью инженерных коммуникаций. Изделие относится к серии 1.041.1-3, выпуск 6, и применяется в технических этажах, венткамерах, санузлах и других зонах, где требуется пропуск трубопроводов, воздуховодов и кабелей через перекрытие. Ребристая конструкция обеспечивает необходимую жесткость при сохранении технологических отверстий.

Работа плиты в перекрытии основана на восприятии вертикальных нагрузок от пола, перегородок и оборудования и передаче их на несущие опоры. Продольные и поперечные ребра формируют пространственный каркас, воспринимающий изгибающие усилия. Опирание плиты производится по коротким сторонам на стены, балки или ригели. При монтаже необходимо обеспечить проектную глубину опирания и горизонтальность установки. Отклонение от проектного положения может вызвать неравномерное распределение нагрузки и повреждение ребер.

Область применения и технические особенности

Плиты ПРС серии 1.041.1-3 выпуск 6 предназначены для применения в перекрытиях с устройством технологических проемов под инженерные сети. Технические условия монтажа и эксплуатации изделия включают следующие ключевые положения:

• Используется в межэтажных перекрытиях технических этажей, подвалов, венткамер и санузлов зданий различного назначения.
• Ребра плиты работают как элементы жесткости, воспринимающие изгибающие моменты и передающие нагрузку на опорные конструкции.
• Опирание выполняется по двум коротким сторонам; глубина опирания и конструкция опорных узлов принимаются по рабочей документации серии.
• Технологические отверстия между ребрами предназначены для прокладки труб и кабелей; их расположение должно совпадать с проектными трассами.
• Монтажные петли используются для строповки; подъем и установка производятся без перекосов и ударных нагрузок.
• Швы между смежными плитами заполняются бетоном с обеспечением монолитности перекрытия и совместной работы элементов.
• Не допускается повреждение ребер и торцевых зон; сколы и трещины подлежат оценке проектной организацией на предмет допустимости.

Выбор плиты осуществляется на основании проектных нагрузок и схемы расположения инженерных сетей. Маркировка изделия соответствует серии 1.041.1-3, выпуск 6, и уточняется по сопроводительной документации.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном твердом основании, исключающем точечное опирание. Прокладки из деревянных брусков устанавливаются в местах, соответствующих опорным зонам (поперечным ребрам). Вышележащие ряды укладываются с совпадением прокладок по вертикали. Высота штабеля не должна превышать значений, указанных в проекте складирования, с учетом массы и геометрии изделий.

Транспортирование производится в положении, соответствующем проектному. Плиты фиксируются от продольного и поперечного смещения. Перевозка навалом не допускается. При погрузке и разгрузке строповка выполняется за монтажные петли; запрещается использовать отверстия и ребра для зацепки. Исключаются удары и навал плит друг на друга. Состояние изделий после транспортировки проверяется на отсутствие повреждений.
