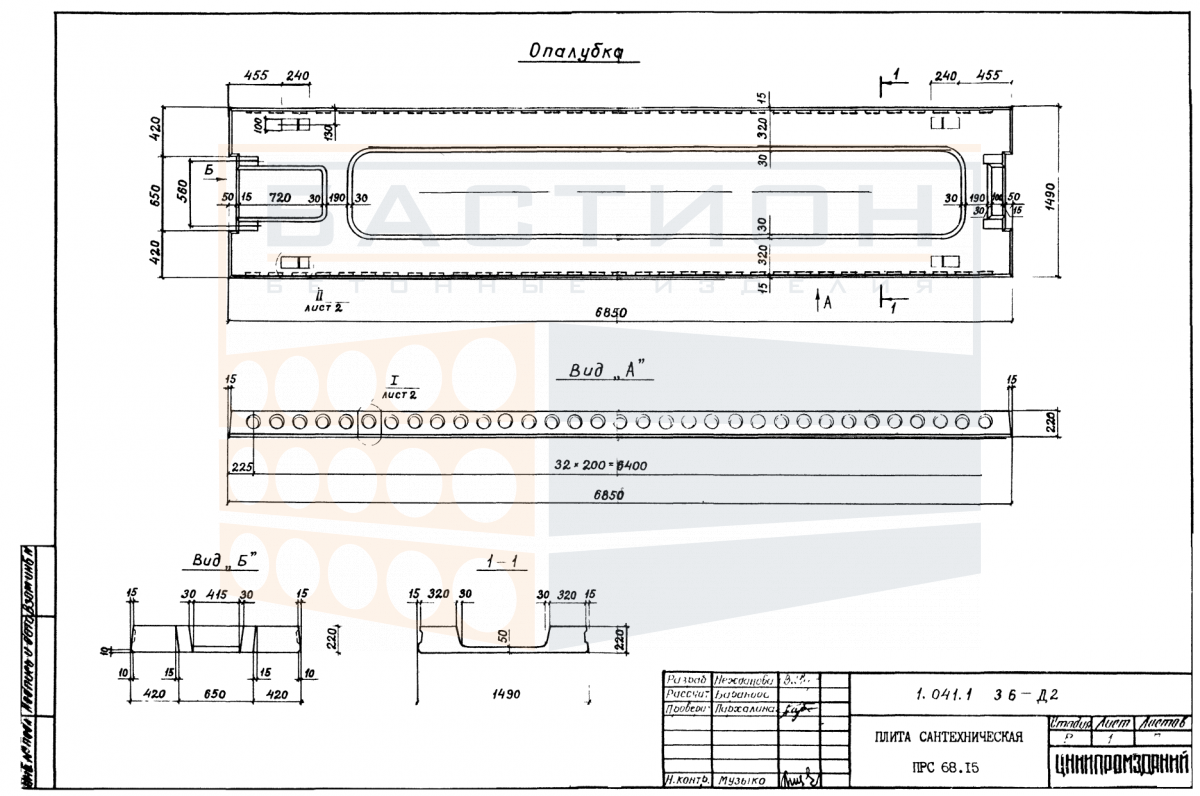

Плита ребристая сантехническая железобетонная ПРС 68.15 - 10 АтV л, серия 1.041.1-3, выпуск 6

Плита ребристая сантехническая железобетонная ПРС 68.15 — это сборный железобетонный элемент горизонтальной несущей системы здания, применяемый в перекрытиях помещений с прохождением инженерных коммуникаций. Изделие относится к решениям серии 1.041.1-3, выпуск 6, и предназначено для формирования перекрытий в зданиях промышленного и гражданского назначения, преимущественно в санитарно-технических узлах. Железобетонная конструкция с ребрами жесткости обеспечивает восприятие вертикальных нагрузок от оборудования, перегородок и людей и передачу их на несущие стены или ригели.

Характерной особенностью плиты является наличие отверстий или вырезов (согласно проектному решению серии) для пропуска стояков водоснабжения, канализации и вентиляции. Это позволяет монтировать инженерные сети без нарушения целостности несущего элемента. Применение ребристых плит в сантехнических помещениях сокращает время строительства и снижает трудозатраты на устройство перекрытия по сравнению с монолитным вариантом. При монтаже необходимо обеспечивать проектное опирание ребер на несущие конструкции и герметизацию мест прохода коммуникаций.

Область применения и технические особенности

Плиты серии 1.041.1-3 выпуска 6 предназначены для применения в зданиях с повышенными требованиями к пропуску инженерных коммуникаций через перекрытие. В зависимости от типоразмера плиты могут иметь различные схемы расположения отверстий. Для данной марки ПРС 68.15 предусмотрена установка в пролетах между несущими стенами или ригелями с опиранием ребер на опорные элементы. Глубина опирания, марка бетона и схема армирования задаются рабочими чертежами серии.

• Плита рассчитана на восприятие полезной нагрузки от санитарно-технического оборудования, временных нагрузок и веса перегородок.
• Ребра жесткости обеспечивают пространственную работу плиты в пролете и препятствуют возникновению трещин при изгибе.
• Отверстия для инженерных систем располагаются в соответствии с проектом; запрещается пробивать дополнительные отверстия без согласования.
• Опирание плиты должно производиться на предварительно выверенные опорные поверхности; недопустимо опирание на ребро или торец.
• Плиты укладываются с обязательным выравниванием по отметкам; смещение относительно проектных осей не допускается.
• Швы между смежными плитами заполняются цементно-песчаным раствором или бетоном класса по проекту.
• При монтаже необходимо использовать все монтажные петли; строповка за ребра или тело плиты запрещена.

Соблюдение указанных требований обеспечивает совместную работу плит в составе перекрытия и предотвращает появление эксплуатационных дефектов. Выполнение монтажа в соответствии с рекомендациями серии позволяет гарантировать несущую способность и долговечность конструкции.

Правила хранения и транспортировки изделия

Плиты складируют в горизонтальном положении на ровном основании, очищенном от мусора и наледи. Опорные прокладки устанавливаются в местах расположения поперечных ребер строго по одной вертикальной оси. Запрещается складирование плит с выступающими элементами, поврежденными торцами или незакрытыми монтажными петлями. Высота штабеля определяется грузоподъемностью крана и схемой складирования, но не должна превышать количества рядов, при котором нижняя плита может деформироваться.

При транспортировке плиты укладываются в кузове автомобиля на деревянные подкладки и фиксируются от смещения. Перевозка навалом не допускается. Погрузку и разгрузку выполняют с использованием траверсы или стропов, зацепляемых за все монтажные петли. Ударные нагрузки и сбрасывание плит запрещены. После разгрузки производится осмотр на предмет сколов и трещин.
