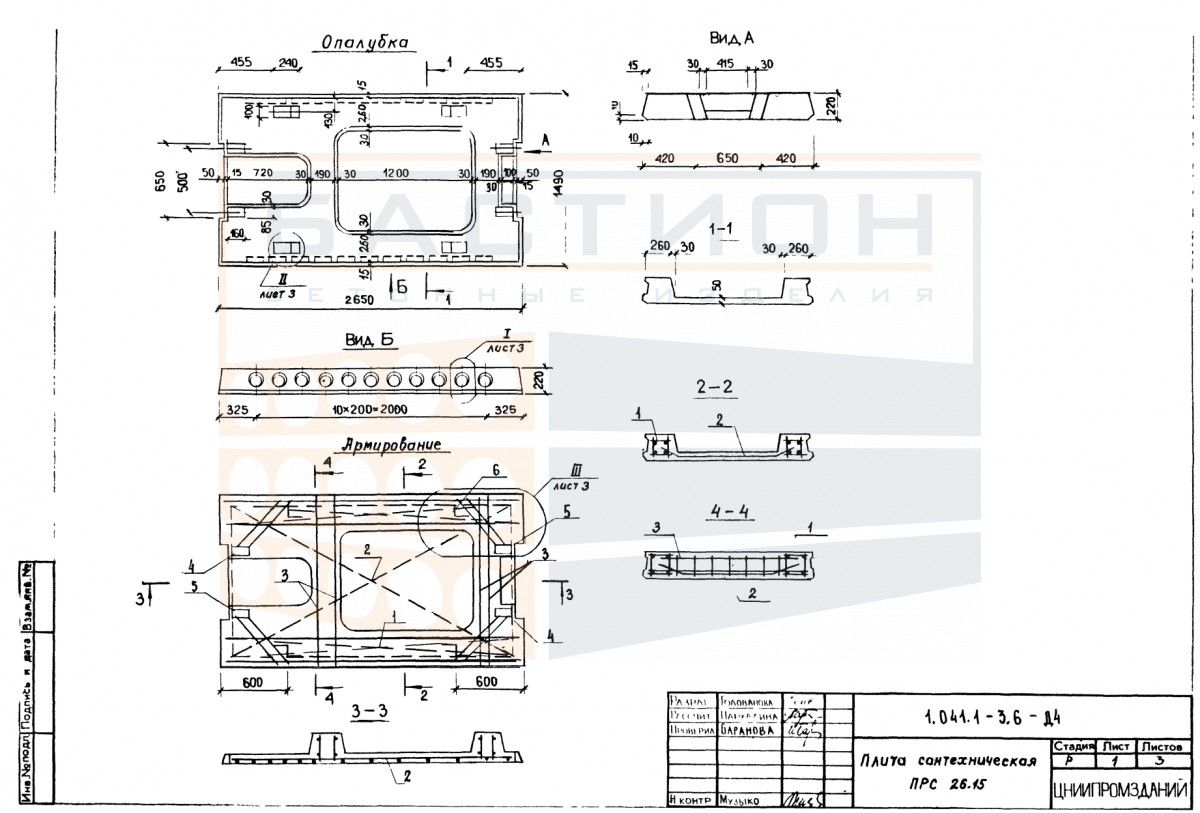

Плита ребристая сантехническая железобетонная ПРС 26.15 - 11 АIII, серия 1.041.1-3, выпуск 6

Плита ребристая сантехническая железобетонная ПРС 26.15-11 АIII — это сборный железобетонный элемент горизонтальной несущей конструкции здания, предназначенный для формирования перекрытия в помещениях санузлов и технических зонах с обеспечением пропуска стояков и трубопроводов через предусмотренные отверстия. Изготавливается из лёгкого бетона с внутренним стальным армированием, что обеспечивает требуемую несущую способность при сниженной массе. Изделие относится к серии 1.041.1-3, выпуск 6, регламентирующей типовые решения для ребристых плит перекрытия.

В зданиях различного назначения плита применяется для устройства перекрытий в санитарно-технических узлах, где требуется пропуск вертикальных коммуникаций через отверстия в полке. Плита воспринимает нагрузки от вышележащих конструкций, перегородок, сантехнического оборудования и людей, передавая их на несущие стены или ригели. При монтаже необходимо обеспечить совпадение отверстий с проектным расположением стояков, так как ошибки в установке могут привести к необходимости дополнительных работ по изменению отверстий или нарушению целостности конструкции. Требуется точная выверка положения плиты в плане и по высоте.

Область применения и технические особенности

Установка плиты производится на несущие опоры с выверкой по отметкам. Требуется проектное опирание на стены или ригели, обеспечивающее равномерную передачу нагрузки. Рекомендуется проверять соответствие отверстий проекту до начала монтажа.

• Работает в пролёте между несущими опорами, воспринимая изгибающие нагрузки от собственного веса плиты, веса вышележащих конструкций и временных нагрузок.
• Ребра плиты обеспечивают продольную жесткость и несущую способность; ориентация ребер должна соответствовать проектному направлению относительно несущих конструкций.
• Отверстия в полке плиты предназначены для пропуска стояков; запрещается расширять или смещать их без согласования с проектной организацией.
• Опирание осуществляется на глубину, указанную в проекте; недостаточная глубина опирания может привести к деформациям и снижению несущей способности.
• Монтажные петли используются для строповки; после монтажа и выверки положения петли загибаются или срезаются по проекту для предотвращения коррозии.
• Швы между смежными плитами заполняются бетоном по проекту; в помещениях санузлов требуется дополнительная гидроизоляция швов.

Правильный монтаж плиты обеспечивает надёжную работу перекрытия и исключает необходимость доработок. Контроль положения отверстий и опорных зон обязателен.

Правила хранения и транспортировки изделия

Хранение плит осуществляется в горизонтальном положении на ровном основании. Под опорные зоны (в местах расположения ребер) укладываются деревянные прокладки, обеспечивающие защиту кромок. Прокладки соседних плит в штабеле должны располагаться строго по вертикали, исключая перекос и неравномерную нагрузку.

Транспортировка производится в специализированном транспорте с креплением плит от продольного и поперечного смещения. Запрещается перевозка навалом и сбрасывание при погрузке. Подъём осуществляется за монтажные петли с использованием траверс, исключающих перекос и ударные воздействия.
