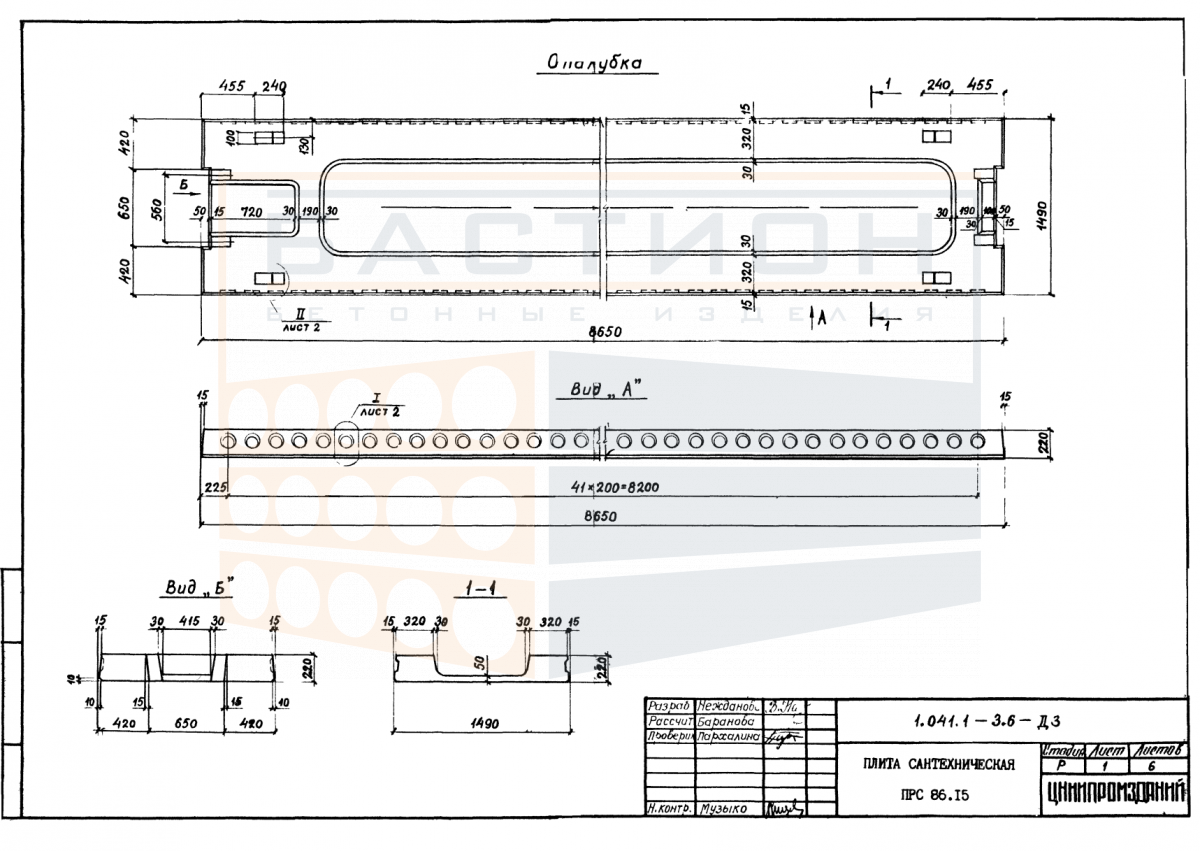

Плита ребристая сантехническая железобетонная ПРС 86.15 - 8 АтIVс, серия 1.041.1-3, выпуск 6

Плита ребристая сантехническая ПРС 86.15 - 8 АтIVс — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования перекрытий в санитарно-технических помещениях. Изделие относится к серии 1.041.1-3, выпуск 6, и предназначено для восприятия нагрузок от оборудования, перегородок и людей. Ребристая конструкция с продольными ребрами обеспечивает необходимую жесткость при изгибе, что позволяет перекрывать пролеты значительной длины. Материал — тяжелый бетон с внутренним стальным армированием — гарантирует несущую способность в условиях эксплуатации.

Плиты данного типоразмера применяются в зданиях различного назначения для устройства санитарно-технических узлов. Опирание осуществляется на несущие стены или ригели по проектным отметкам. При монтаже необходимо обеспечить проектное положение ребер вдоль пролета. Недостаточная глубина опирания или перекос могут вызвать перераспределение нагрузок. Швы между плитами и примыкания к стенам омоноличиваются.

Область применения и технические особенности

Монтаж плит ПРС 86.15 выполняется с использованием монтажных петель, расположенных в ребрах. Подъем и перемещение производятся при равномерном натяжении стропов для исключения раскачивания. Укладка ведется на выверенные опорные поверхности с обязательной фиксацией положения до отпуска стропов. Смещение плиты относительно опорных зон не допускается. После установки производится сварка закладных деталей с элементами каркаса здания и омоноличивание стыков цементно-песчаным раствором.

• Плита работает в пролете между несущими опорами, передавая вертикальные нагрузки от пола, перегородок и оборудования на стены или ригели каркаса.
• Ребра плиты являются основными несущими элементами при изгибе; их ориентация должна строго соответствовать продольному направлению пролета.
• Торцевые участки плиты и монтажные петли не должны повреждаться при строповке и разгрузке; повреждения снижают несущую способность.
• Глубина опирания регламентируется проектной документацией; недостаточное опирание приводит к концентрации напряжений и трещинам.
• Швы между плитами и примыкания к стенам омоноличиваются цементно-песчаным раствором для обеспечения дискретности перекрытия.
• Анкеровка закладных деталей и сварка выпусков арматуры обеспечивают связь плит с несущими элементами каркаса.
• Прокладка инженерных коммуникаций через плиту допускается только по проектным отверстиям, предусмотренным серией.

Соблюдение указанных требований при монтаже обеспечивает проектную работу плиты в составе перекрытия.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном твердом основании. Под ребра в опорных зонах устанавливаются деревянные или резиновые прокладки, расположение которых должно совпадать по вертикали во всех рядах штабеля. Прокладки размещаются в местах, соответствующих проектным опорным зонам, чтобы избежать изгибающих напряжений в теле плиты. Монтажные петли должны оставаться свободными для строповки. Высота штабеля определяется несущей способностью нижней плиты и условиями складирования.

Транспортировка плит осуществляется в горизонтальном положении с надежной фиксацией от смещения. Плиты укладываются на деревянные ложементы в кузове транспортного средства. Перевозка навалом или с опиранием на ребра запрещена. Крепление выполняется с использованием инвентарных ремней или проволочных растяжек в местах, не повреждающих бетон. Строповка производится за все монтажные петли одновременно. При погрузке и разгрузке исключаются удары и резкие рывки.
