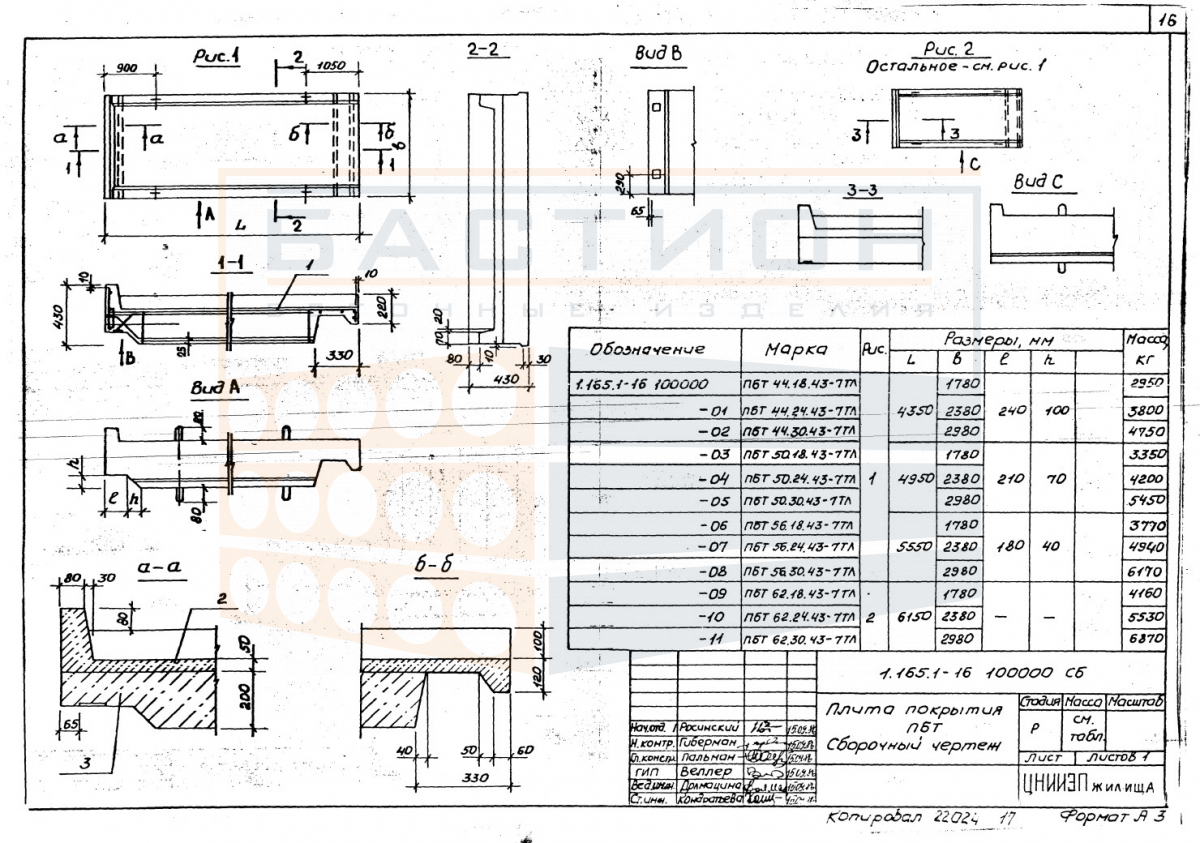

Плита покрытия ребристая ПБТ 62.30.43-7 ТЛ, серия 1.165.1-16

Плита покрытия ребристая ПБТ 62.30.43-7 ТЛ — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования покрытия (крыши) или перекрытия в зданиях различного назначения. Изделие относится к типоразмерам серии 1.165.1-16, разработанной для унификации сборных ребристых плит. Выполнено из тяжелого бетона с внутренним стальным армированием, что обеспечивает восприятие эксплуатационных нагрузок и передачу усилий на несущие конструкции.

Плита предназначена для использования в отапливаемых и неотапливаемых зданиях, включая промышленные, складские и общественные объекты. Основная функция — восприятие постоянных и временных нагрузок от кровли, оборудования, снега и людей с последующей передачей на стены, балки или ригели. Неправильный выбор опирания или нарушение проектного положения ребер могут привести к снижению несущей способности и деформациям.

Область применения и технические особенности

Монтаж плиты выполняется на подготовленные опорные конструкции — железобетонные балки, ригели или стены. Опирание осуществляется по коротким сторонам (по торцам), при этом ребра плиты должны быть ориентированы вниз для восприятия изгибающих нагрузок. Точная глубина опирания и схема анкеровки задаются рабочей документацией объекта. Перед установкой необходимо проверить отметки опорных поверхностей и их горизонтальность.

• Работает в пролете между несущими опорами, воспринимая распределенную нагрузку от покрытия или перекрытия.
• Ребра плиты выступают в качестве элементов жесткости, воспринимающих изгибающие моменты, что увеличивает несущую способность при относительно небольшом собственном весе.
• Торцевые зоны плиты являются опорными участками; при строповке, разгрузке и монтаже не допускается повреждение этих зон, а также монтажных петель.
• Зазоры между смежными плитами заполняются бетоном или раствором в соответствии с проектным решением для обеспечения совместной работы и герметизации швов.
• Монтажное положение плиты контролируется по геодезическим осям и отметкам; допускается корректировка положения только до затвердевания растворного шва.
• Не допускается использование пустот или полостей плиты для прокладки инженерных коммуникаций, если это не предусмотрено проектом.
• При подъеме и установке применяются траверсы или стропы, равномерно распределяющие усилие на монтажные петли, с учетом массы изделия (6870 кг) для выбора грузоподъемного оборудования.

Соблюдение проектных требований к опиранию и омоноличиванию стыков обеспечивает надежную работу плиты в составе горизонтального диска здания. Отклонения от схемы монтажа, указанной в серии 1.165.1-16, не допускаются без дополнительного расчета.

Правила хранения и транспортировки изделия

Складирование плит производится в горизонтальном положении на ровном твердом основании. Под каждую опорную зону (по торцам) устанавливаются прокладки из древесины или другого неагрессивного материала, расположенные строго по вертикали в штабеле для предотвращения изгиба и повреждения ребер. Высота штабеля задается с учетом массы и геометрии изделия, а также условий работы склада.

Транспортировка выполняется в специализированном транспорте с фиксацией плит от продольных и поперечных смещений. Запрещается перевозка навалом или с опиранием на слабые кромки. Погрузка и выгрузка производятся с использованием монтажных петель, исключаются ударные нагрузки и перекосы. Маркировка изделия проверяется по сопроводительной документации.
