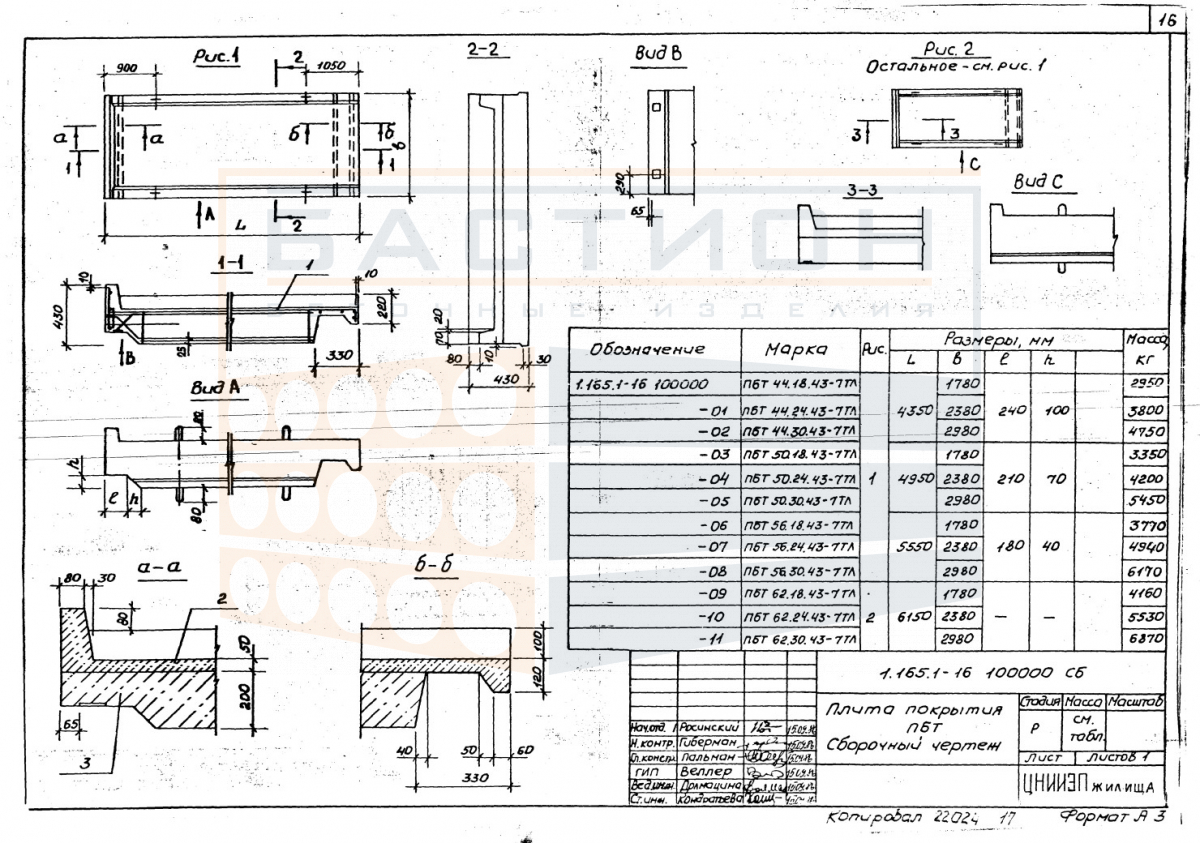

Плита покрытия ребристая ПБТ 56.30.43-7 ТЛ, серия 1.165.1-16

Плита покрытия ребристая ПБТ 56.30.43-7 ТЛ — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования сборного покрытия промышленных и гражданских объектов. Продольные и поперечные ребра конструкции работают как элементы жесткости при восприятии изгибающих нагрузок. Плита передает вертикальные усилия от собственного веса, технологического оборудования, снега и временных нагрузок на несущие стены, балки или ригели.

Изделие применяется в составе сборных железобетонных каркасов по серии 1.165.1-16, которая регламентирует геометрические параметры, армирование и монтажные узлы типовых пролетов. Ребристая форма обеспечивает жесткость при меньшей собственной массе по сравнению со сплошными плитами, что снижает нагрузки на фундамент и несущие элементы. Плиты укладываются на предварительно выровненные опорные поверхности с соблюдением проектной глубины опирания.

Область применения и технические особенности

Плиты ПБТ монтируются в покрытиях отапливаемых и неотапливаемых зданий. Опирание ребер производится на стропильные балки, фермы или колонны каркаса. При монтаже контролируется совпадение осей и отметок опорных зон, исключается перекос плиты. Торцы ребер защищаются от сколов при строповке, так как нарушение целостности в зоне опирания снижает несущую способность.

• Плита работает в пролете между опорами, передавая нагрузку на несущие элементы каркаса здания через проектные узлы опирания.
• Продольные ребра воспринимают изгибающий момент, поперечные ребра обеспечивают распределение усилий и пространственную жесткость конструкции.
• Требуемая глубина опирания ребер задается проектом и уточняется по чертежам серии 1.165.1-16, содержащим монтажные схемы.
• Монтаж производится в строгом соответствии с проектом; не допускается смещение плиты относительно опорных узлов, перекос или неполное опирание ребра.
• Анкеровка плиты с опорными элементами выполняется сваркой закладных деталей согласно проекту производства работ для обеспечения устойчивости каркаса.
• Замоноличивание швов между смежными плитами выполняется бетоном класса по проекту, обеспечивая совместную работу плит под нагрузкой.

Соблюдение проектных требований при монтаже ребристых плит предотвращает неравномерное распределение нагрузок и образование трещин в ребрах и полке.

Правила хранения и транспортировки изделия

Изделия складируются в горизонтальном положении на ровном основании с прокладками, установленными в местах опирания ребер (в зоне торцов плиты). Прокладки располагаются строго по вертикали для исключения изгиба плиты. Не допускается складирование плит с опиранием на ребра в промежуточных точках, не соответствующих опорным зонам. Монтажные петли и кромки ребер защищаются от повреждений при складировании.

При транспортировании плита фиксируется на транспортном средстве в положении, исключающем смещение и перекос. Строповка производится за все монтажные петли. Не допускается перевозка плит в навальном состоянии или с опиранием на ребра, не предусмотренное проектом. При погрузке и разгрузке обеспечивается плавное перемещение без ударов и резких рывков.
