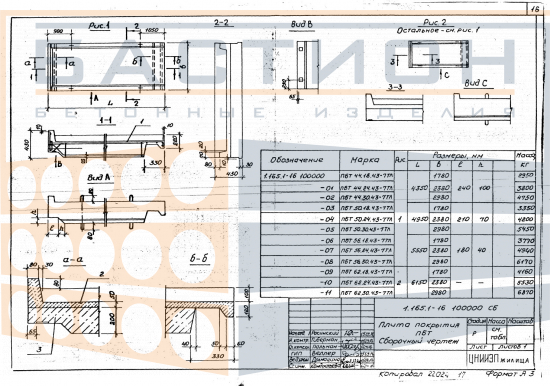

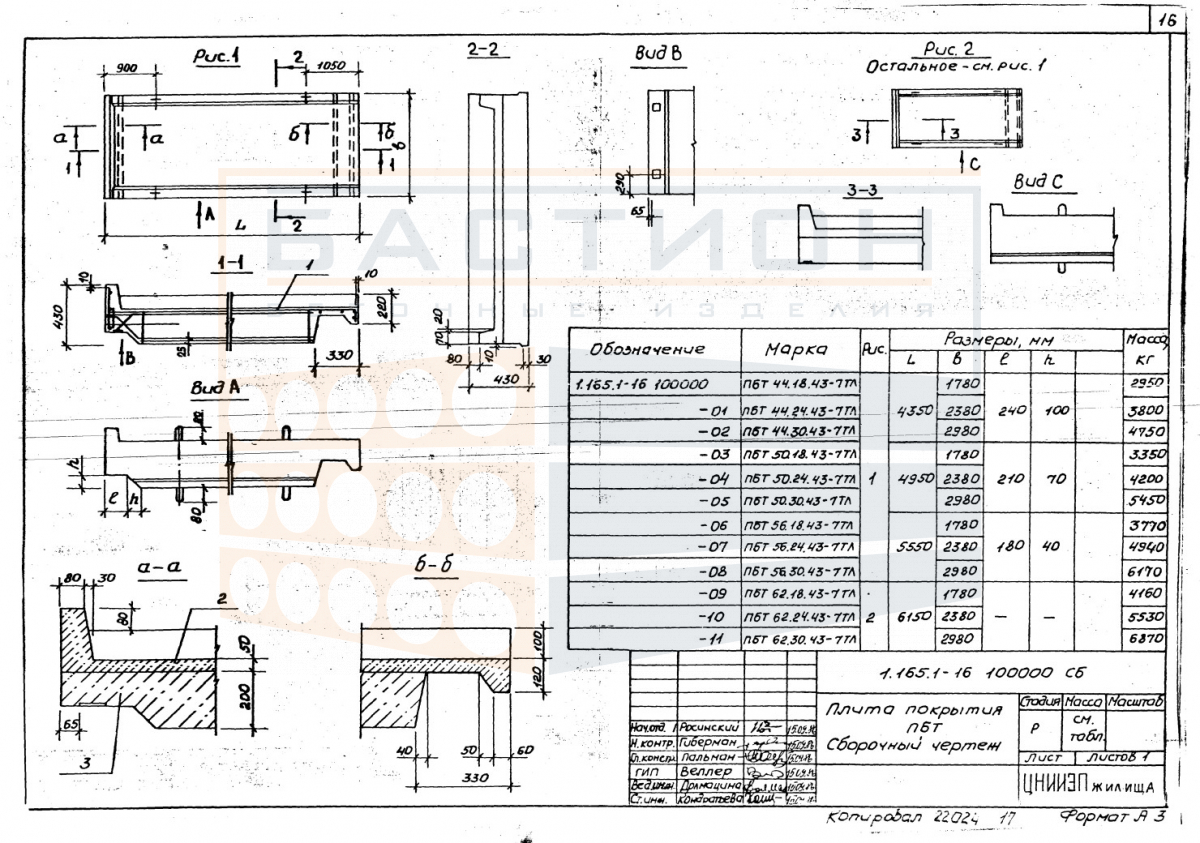

Плита покрытия ребристая ПБТ 62.24.43-7 ТЛ, серия 1.165.1-16

Плита покрытия ребристая ПБТ 62.24.43-7 ТЛ — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования покрытия (кровли) промышленных и гражданских сооружений. Изделие относится к серии 1.165.1-16, которая предусматривает сборные ребристые плиты для покрытий и перекрытий. Конструкция с продольными и поперечными ребрами обеспечивает восприятие изгибающих нагрузок от собственного веса, снега, ветра и технологического оборудования. Работа ребер как элементов жесткости позволяет перекрывать пролеты до 6 метров без промежуточных опор.

Типоразмер ПБТ 62.24.43-7 ТЛ с длиной 6150 мм и шириной 2380 мм предназначен для укладки на несущие балки, фермы или стены с проектным опиранием по коротким сторонам. Высота плиты 430 мм включает высоту ребер и полки, что обеспечивает необходимую жесткость и несущую способность. Масса изделия 5530 кг требует применения грузоподъемных механизмов соответствующей грузоподъемности при монтаже. Плита рассчитана на эксплуатацию в условиях отапливаемых и неотапливаемых зданий с нормальными влажностными условиями. Правильное опирание и фиксация ребер предотвращают перекосы и обеспечивают равномерную передачу нагрузки на опорные конструкции.

Область применения и технические особенности

Монтаж плиты выполняется на проектную опорную поверхность с выверкой по отметкам и осям. Опирание должно производиться по всей длине ребер на несущие элементы (балки, фермы, ригели) с глубиной опирания, установленной проектом. Фиксация плиты в проектном положении обеспечивается закладными деталями и сваркой соединений. После монтажа выполняется омоноличивание швов между плитами для обеспечения диска жесткости покрытия. Не допускается монтаж плиты на неподготовленное основание, перекос или смещение относительно проектных осей.

• Изделие работает в составе сборного покрытия, передавая нагрузку через ребра на опорные конструкции. Требуется проектная глубина опирания ребер, задаваемая рабочей документацией серии 1.165.1-16.
• Продольное и поперечное ребра обеспечивают пространственную жесткость и восприятие изгибающих моментов в пролете. Недопустимо повреждение ребер при строповке и транспортировке.
• Монтаж выполняется с использованием четырех монтажных петель, расположенных в углах плиты. Строповка должна производиться за все петли одновременно с равномерным натяжением.
• Швы между плитами заполняются бетоном по проекту с обязательным вибрированием. Омоноличивание создает жесткий диск покрытия, распределяющий горизонтальные нагрузки.
• При монтаже необходимо контролировать горизонтальность полки и вертикальность ребер. Перекос плиты приводит к неравномерному распределению нагрузки и снижению несущей способности.
• Места сварных соединений закладных деталей после монтажа антикоррозионно обрабатываются. Защитный слой бетона арматуры принимается по проекту.

Технические решения серии 1.165.1-16 регламентируют правила опирания, армирования и стыковых соединений ребристых плит. Монтаж и приемка выполняются в соответствии с требованиями проекта и нормативной документации на железобетонные конструкции.

Правила хранения и транспортировки изделия

Хранение плит осуществляется в горизонтальном положении на ровном твердом основании. Под каждую плиту в местах опирания ребер (по проекции ребер жесткости) устанавливаются деревянные прокладки, расположенные строго по одной вертикали в штабеле. Высота штабеля не должна превышать 2,5 м при условии, что соседние плиты разделены прокладками. Прокладки должны иметь толщину не менее 50 мм и ширину, предотвращающую смятие бетона ребер. Не допускается хранение плит с опиранием на полку или на неопорные участки.

Транспортировка выполняется в вертикальном положении (на ребро) с фиксацией от смещения в кузове транспортного средства. Допускается перевозка в горизонтальном положении при наличии специального ложемента, равномерно распределяющего нагрузку. Крепление производится за монтажные петли или с использованием прижимных ремней. Запрещается перевозка плит навалом, с поврежденными петлями или с трещинами в ребрах. Погрузка и разгрузка ведутся с использованием строп соответствующей длины, исключающих перекос и ударные нагрузки.
