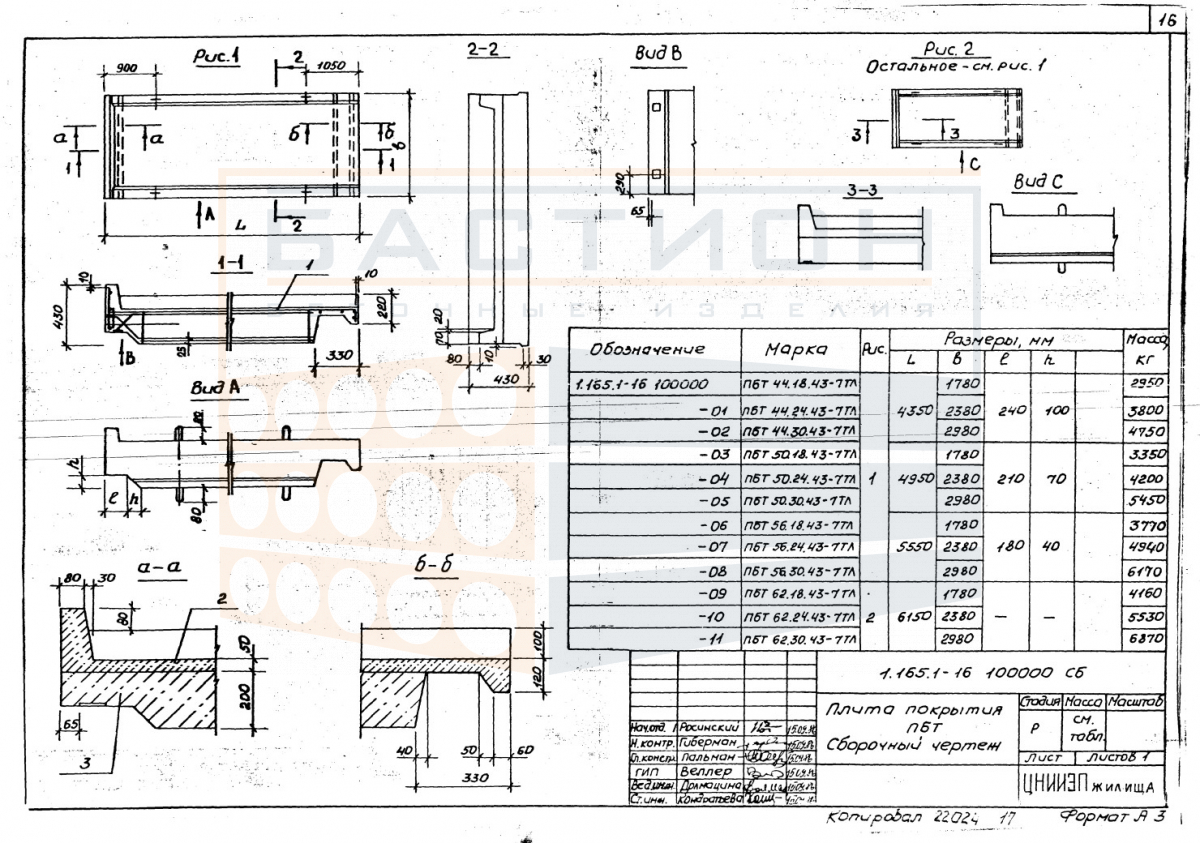

Плита покрытия ребристая ПБТ 56.24.43-7 ТЛ, серия 1.165.1-16

Плита покрытия ребристая ПБТ 56.24.43-7 ТЛ — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования покрытия в зданиях с железобетонным каркасом. Изделие относится к серии 1.165.1-16, предназначенной для сборных конструкций покрытий производственных зданий. Ребра плиты создают жесткую пространственную систему, воспринимающую изгиб от нагрузок кровли и снега. Торцевые зоны усилены для передачи опорных реакций.

Применение ребристых плит позволяет перекрывать пролеты до 6 м с высокой несущей способностью при умеренном весе. Работа ребер на изгиб передает усилия на опорные балки или ригели. Ошибки монтажа, такие как недостаточное опирание, ведут к перераспределению напряжений и трещинам. Соблюдение проектных отметок обязательно. Плита монтируется с выверкой по осям и фиксацией анкерами.

Область применения и технические особенности

Монтаж плиты выполняется на опорные площадки балок или ригелей. Проектная глубина опирания задается рабочими чертежами серии 1.165.1-16. Плита устанавливается с выверкой по осям, после чего производится омоноличивание швов и установка анкерных связей. Стыки между плитами заполняются бетоном для обеспечения совместной работы.

• Плита рассчитана на работу в пролете между несущими опорами; продольные и поперечные ребра обеспечивают восприятие изгибающих моментов без потери устойчивости формы.
• Торцевые участки плиты, на которые приходятся опорные реакции, не допускается повреждать при строповке и разгрузке, в противном случае возможно разрушение бетона.
• При складировании плиты укладываются в горизонтальное положение на деревянные прокладки, установленные строго под ребрами, чтобы избежать образования трещин в полке.
• Монтаж плиты выполняется с использованием траверсы или мягких строп, обеспечивающих равномерный захват за монтажные петли без перекоса и ударных нагрузок.
• Омоноличивание швов между плитами и установка анкеров по проекту обеспечивают совместную работу элементов покрытия и передачу горизонтальных усилий.

Соблюдение проектных требований к опиранию и монтажу обеспечивает расчетную работу плиты в составе покрытия.

Правила хранения и транспортировки изделия

Плиты покрытия складируются в штабеля высотой не более двух рядов на ровном твердом основании. Между рядами устанавливаются деревянные прокладки толщиной не менее 30 мм, располагаемые по вертикали в местах опирания ребер. Нижний ряд укладывается на прокладки, исключающие контакт ребер с грунтом. Не допускается опирание полки или кромок на неровности.

Транспортировка плит осуществляется в горизонтальном положении с фиксацией от смещений. Плиты размещаются на транспортном средстве с опиранием на ребра через прокладки. Запрещается перевозка навалом или с опиранием на монтажные петли. Погрузка и выгрузка производятся с использованием мягких строп или траверс, исключающих рывки и удары.
