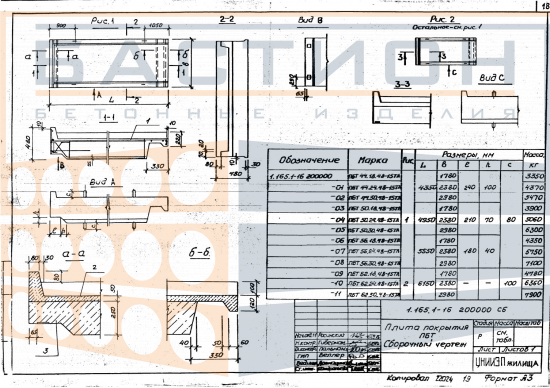

Плита покрытия ребристая ПБТ 44.24.48-15 ТЛ, серия 1.165.1-16

Плита покрытия ребристая ПБТ 44.24.48-15 ТЛ — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования покрытия (крыши) в промышленных и гражданских сооружениях. Изделие относится к серии 1.165.1-16, которая разработана для сборных железобетонных ребристых плит покрытий, используемых в каркасных зданиях с шагом несущих конструкций до 6 метров. Ребра плиты работают как элементы жесткости, воспринимающие изгибающие нагрузки от собственного веса, снега, ветра и технологического оборудования, и передающие их на опорные конструкции (фермы, балки, ригели или стены).

Плита предназначена для эксплуатации в неотапливаемых и отапливаемых зданиях, в том числе с агрессивными средами, при условии применения соответствующих защитных покрытий. Неправильный монтаж, недостаточная глубина опирания или повреждение торцевых зон могут привести к перераспределению усилий и снижению несущей способности конструкции. Поэтому при установке необходимо строго соблюдать проектное положение плиты и обеспечивать надежное сопряжение с опорами.

Область применения и технические особенности

Монтаж плит покрытия выполняется на заранее подготовленные опорные поверхности с выверкой по осям и отметкам. Опирание ребер осуществляется на несущие элементы (фермы, балки, ригели), при этом глубина опирания и конструкция узла задаются рабочей документацией серии 1.165.1-16. Швы между смежными плитами заполняются бетоном или раствором после сварки закладных деталей для обеспечения жесткости диска покрытия.

• Ребра плиты ориентируются в направлении пролета между опорами; перекос или смещение плиты относительно проектного положения не допускаются.
• Торцевые зоны плиты не должны повреждаться при строповке и разгрузке; повреждение ребер или полок снижает несущую способность элемента.
• Сварка закладных деталей и омоноличивание стыков выполняется по проекту для обеспечения совместной работы плит в составе покрытия.
• Монтажные петли используются только для строповки; после установки они отгибаются или срезаются, если это предусмотрено проектом.
• Перед установкой проверяется отсутствие трещин, сколов и раковин; изделие должно соответствовать требованиям по геометрии.
• При монтаже не допускается опирание плиты на перегородки или временные опоры, не предусмотренные проектом.

Качество монтажа плит покрытия напрямую влияет на долговечность и безопасность здания. Соблюдение проектных решений по опиранию и стыковке обеспечивает равномерное распределение нагрузок и устойчивость конструкции.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном твердом основании с устройством деревянных прокладок в местах опорных зон (под ребрами). Прокладки устанавливаются строго по вертикали, расстояние между ними и их ширина должны исключать изгиб плиты и повреждение кромок. Высота штабеля ограничивается условиями сохранности изделий и должна быть не более 2–3 рядов; между рядами прокладки также располагаются в опорных зонах. Запрещается складировать плиты в наклонное положение или с опиранием на полку.

Транспортировка осуществляется в горизонтальном положении на специализированном транспорте с жесткой фиксацией от смещения. Плиты крепятся за монтажные петли или с применением инвентарных захватов. Перевозка навалом или с опиранием на ребра без прокладок не допускается. При разгрузке исключаются удары и сбрасывание; строповка выполняется за все петли одновременно с использованием траверс, обеспечивающих равномерное распределение нагрузки.
