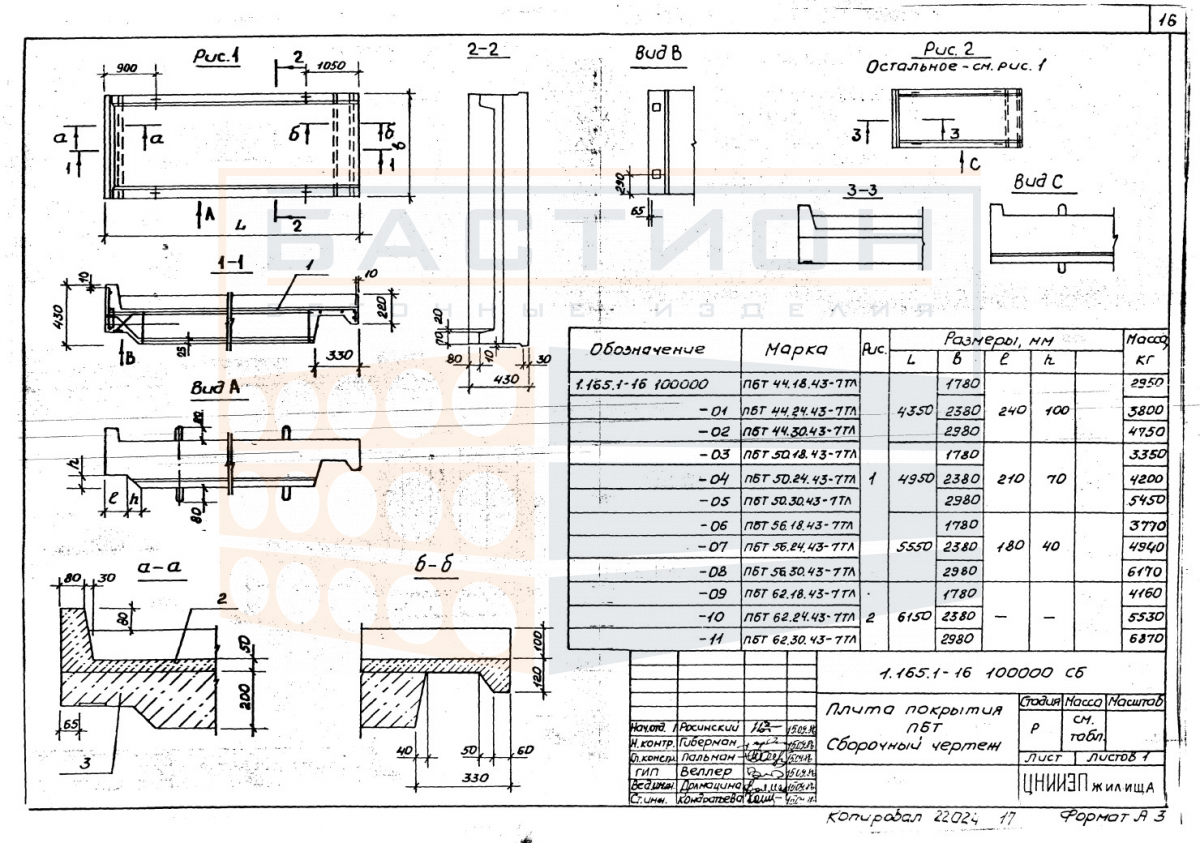

Плита покрытия ребристая ПБТ 50.18.43-7 ТЛ, серия 1.165.1-16

Плита покрытия ребристая ПБТ 50.18.43-7 ТЛ серии 1.165.1-16 — это железобетонный элемент горизонтальной несущей системы здания, применяемый в качестве сборного покрытия пролётов производственных и гражданских сооружений. Изделие относится к классу ребристых плит, где продольные и поперечные рёбра обеспечивают жёсткость конструкции при восприятии изгибающих нагрузок. Основная функция элемента — передача эксплуатационных нагрузок (собственный вес, снег, полезная нагрузка) на несущие балки, ригели или фермы, формируя сплошное покрытие с последующим устройством кровельного пирога.

Типоразмер ПБТ 50.18.43-7 ТЛ рассчитан на применение в покрытиях отапливаемых и неотапливаемых зданий с нормативной снеговой нагрузкой до 240 кгс/м². Отсутствие сквозных пустот и развитая система рёбер позволяют использовать плиту в составе плоских и скатных кровель с уклоном до 5 %. Монтаж ведётся на опорные консоли или закладные детали с последующим омоноличиванием стыков, что обеспечивает пространственную жёсткость диска покрытия.

Область применения и технические особенности

Плиты укладываются на опорные элементы по проектным осям с обязательной проверкой отметок опорных площадок. Глубина опирания задаётся рабочей документацией и обычно составляет не менее 60 мм для крайних и 100 мм для промежуточных опор. Строповка выполняется за монтажные петли, расположенные в рёбрах, с применением траверс для предотвращения перекоса.

• Работает в пролёте между несущими элементами (балки, ригели, фермы), передавая нагрузку через опорные зоны на каркас здания.
• Продольные рёбра являются основными несущими элементами, воспринимающими изгибающие моменты; поперечные рёбра обеспечивают пространственную жёсткость и распределение нагрузки.
• Монтажное положение фиксируется по разбивочным осям; отклонение от проектного положения не должно превышать значений, установленных СП 70.13330.
• Стыки между смежными плитами заполняются бетоном класса не ниже B15 для обеспечения совместной работы диска покрытия.
• Запрещено опирание плиты на ребро, перераспределение нагрузки на слабые участки торцов или монтаж без проектной анкеровки.
• При устройстве кровли не допускается сверление отверстий в продольных рёбрах без согласования с проектной организацией.
• Типоразмер относится к решениям серии 1.165.1-16, в которой уточнены схемы армирования, расположение петель и конструкция опорных узлов.

Технические параметры опирания и анкеровки уточняются по рабочей документации серии. Несоблюдение проектной схемы расстановки плит или нарушение глубины опирания ведёт к изменению расчётной схемы и снижению несущей способности покрытия.

Правила хранения и транспортировки изделия

Складирование плит выполняется в горизонтальном положении на ровное выровненное основание, исключающее просадку. Под рёбра в местах расположения монтажных петель устанавливаются деревянные или резиновые прокладки, совпадающие по вертикали во всех рядах штабеля. Высота штабеля ограничивается схемой складирования с учётом массы изделий — при трёхъярусной укладке нижние плиты проверяются на трещиностойкость.

Транспортировка осуществляется в кузове с жёсткой фиксацией от смещения. Размещение плит навалом не допускается. Погрузка и выгрузка производятся подъёмными механизмами соответствующей грузоподъёмности за проектные петли с использованием траверс. Запрещается сбрасывать изделия, передвигать их волоком или опирать на слабые кромки рёбер. Повреждения торцов и монтажных петель влекут отбраковку элемента.
