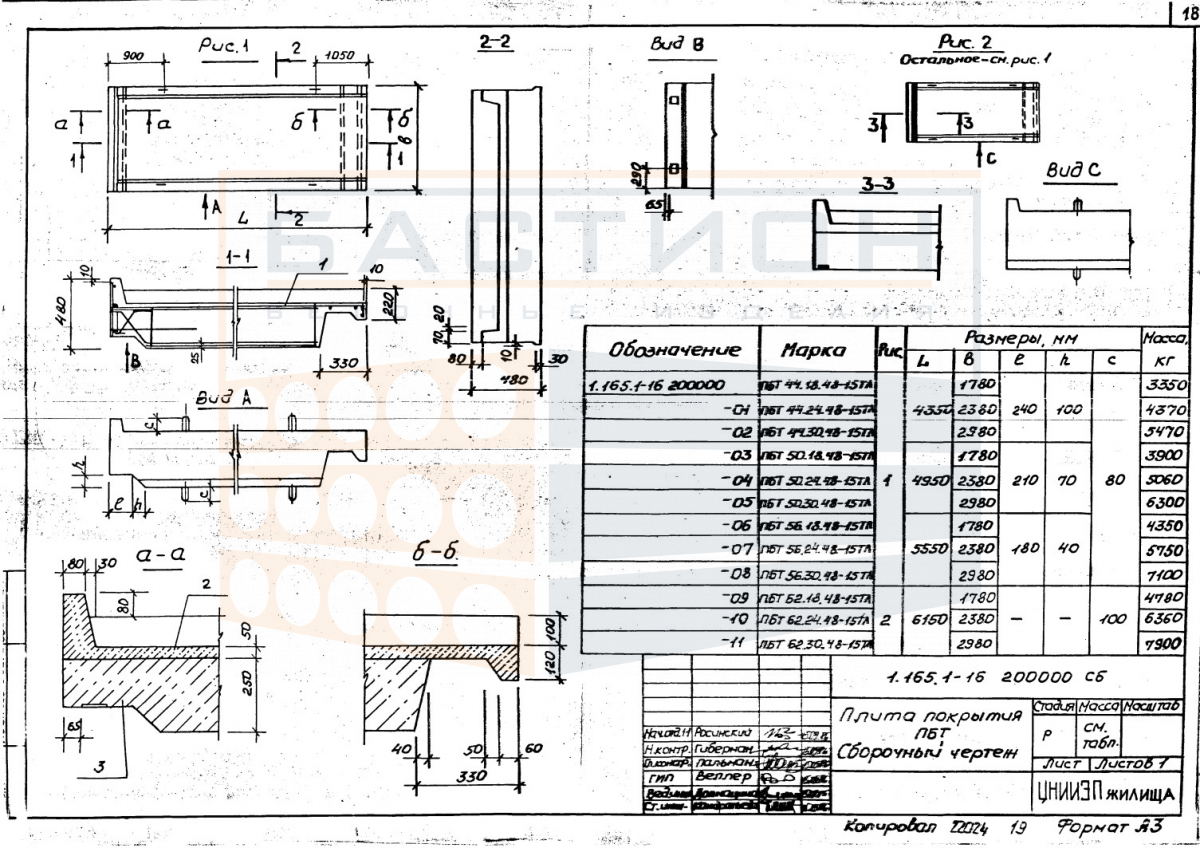

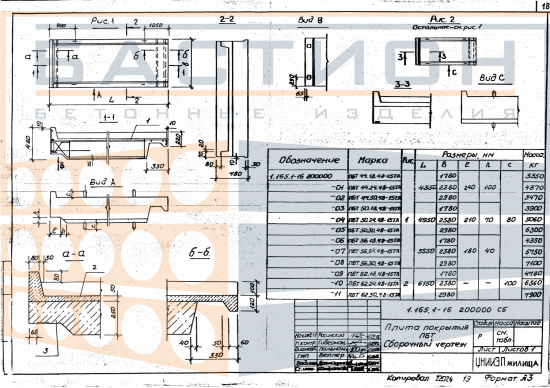

Плита покрытия ребристая ПБТ 50.24.48-15 ТЛ, серия 1.165.1-16

Плита покрытия ребристая ПБТ 50.24.48-15 ТЛ серии 1.165.1-16 – это железобетонный элемент горизонтальной несущей системы здания, предназначенный для формирования покрытия в промышленных и гражданских зданиях. Ребристая конструкция с продольными и поперечными ребрами обеспечивает пространственную жесткость и восприятие изгибающих нагрузок от собственного веса, снега и технологического оборудования. Материал – тяжелый бетон с внутренним стальным армированием.

Плиты покрытия данного типоразмера применяются в зданиях с опиранием на несущие стены, балки или ригели. Правильный монтаж требует точной выверки положения плиты по осям и обеспечения проектной глубины опирания. Недостаточное опирание или перекос ребер приводит к перераспределению нагрузок и снижению несущей способности. При монтаже необходимо контролировать состояние опорных зон и торцов плиты, так как повреждения в этих участках ухудшают совместную работу с вышележащими конструкциями.

Область применения и технические особенности

Монтаж плит выполняется на подготовленное основание с выверенными отметками опорных поверхностей. Работа ребер в пролете обеспечивает передачу усилий на несущие элементы каркаса. Сопряжение плит между собой и с опорными конструкциями выполняется с последующим омоноличиванием швов по проектному решению.

• Ребристая плита работает в пролете между опорами, передавая вертикальные нагрузки на стены, балки или ригели.
• Опирание плиты осуществляется по торцам продольных ребер; глубина опирания задается рабочей документацией и контролируется при монтаже.
• Торцевые зоны плиты не должны иметь сколов и трещин – повреждения в этих участках снижают несущую способность и могут вызвать деформации.
• При монтаже обеспечивается проектное положение плиты в плане и по высоте; перекосы и смещения не допускаются.
• Зазоры между смежными плитами заполняются бетоном или раствором по проекту, что обеспечивает совместную работу элементов под нагрузкой.
• Маркировка и типоразмер относятся к решениям серии 1.165.1-16, предназначенной для покрытий производственных и общественных зданий.

Условия эксплуатации плит определяются проектной нагрузкой и климатическими факторами. При монтаже в зимнее время требуется выполнение противоморозных мероприятий согласно технологическим картам.

Правила хранения и транспортировки изделия

Хранение плит осуществляется в горизонтальном положении на ровном твердом основании. Прокладки укладываются в местах, соответствующих опорным зонам, и должны располагаться строго по вертикали в штабеле. Высота штабеля принимается с учетом массы изделий, жесткости основания и возможности безопасной погрузки.

Транспортировка выполняется в горизонтальном положении с надежной фиксацией от смещения в кузове. Запрещается перевозка плит навалом или опирание на слабые кромки. Погрузка и разгрузка производятся с использованием монтажных петель, исключая удары и перекосы. Повреждение торцов и ребер в процессе транспортировки не допускается.
