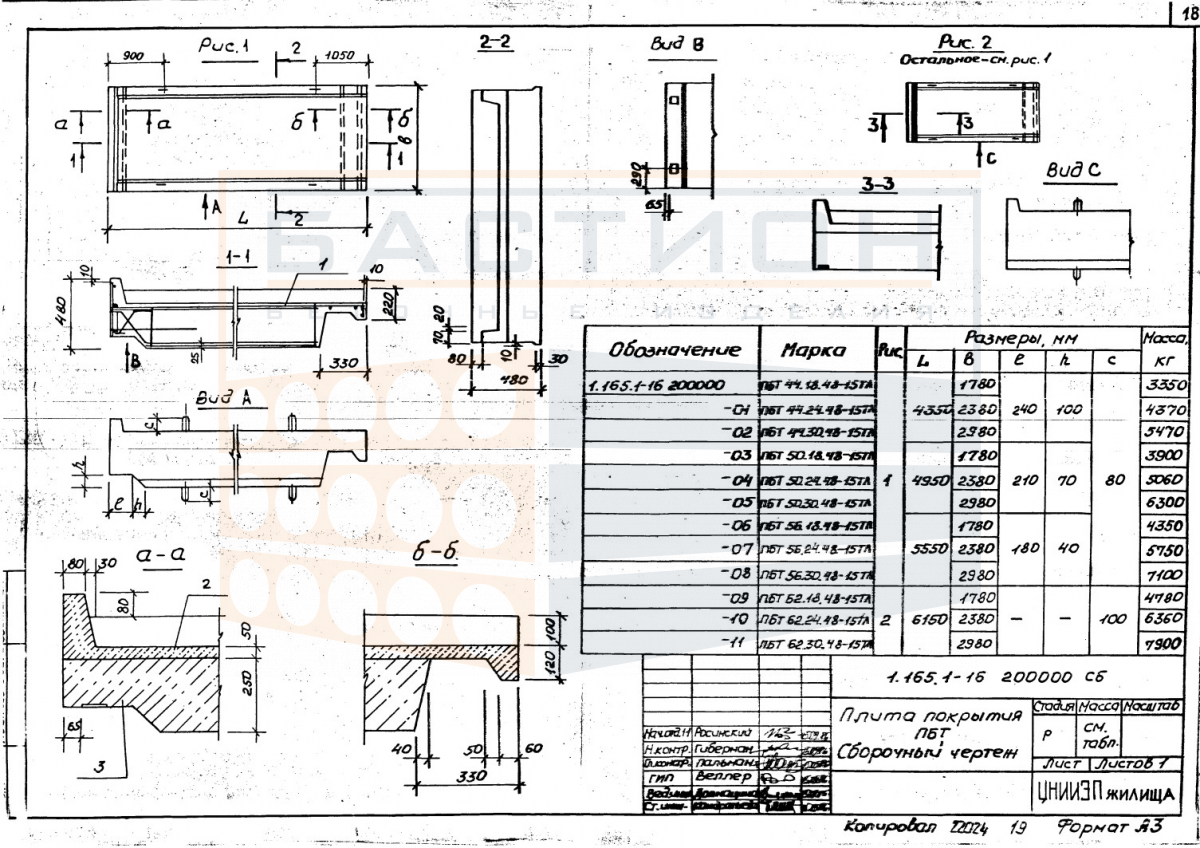

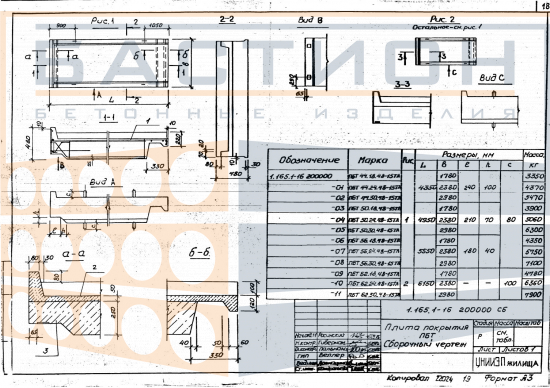

Плита покрытия ребристая ПБТ 62.30.48-15 ТЛ, серия 1.165.1-16

Плита покрытия ребристая ПБТ 62.30.48-15 ТЛ, относящаяся к серии 1.165.1-16, — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования покрытия производственных, складских и общественных зданий. Ребристая конструкция с продольными и поперечными ребрами обеспечивает восприятие изгибающих нагрузок от собственного веса, снега, оборудования и обслуживающего персонала, передавая усилия на несущие балки, фермы или ригели.

Изделие используется в сборных железобетонных каркасах с шагом колонн, соответствующим длине плиты, что позволяет унифицировать пролеты и упростить монтаж. Опирание плиты осуществляется на полки ригелей или стальные закладные детали с последующим омоноличиванием швов. Торцевые зоны плиты и приопорные участки являются критическими для работы элемента, поэтому нарушение их целостности при монтаже или транспортировке снижает несущую способность и долговечность конструкции.

Область применения и технические особенности

Ребристая плита ПБТ 62.30.48-15 ТЛ монтируется с опиранием на несущие элементы каркаса по коротким сторонам. Продольные ребра работают как балки, воспринимающие изгибающий момент, а полка плиты обеспечивает распределение нагрузки. Для корректной передачи усилий необходима проектная глубина опирания, указанная в рабочей документации серии. Швы между плитами заполняются бетоном или раствором с обязательным вибрированием для обеспечения совместной работы смежных элементов.

• Плита применяется в отапливаемых и неотапливаемых зданиях с относительной влажностью воздуха до 75% при отсутствии агрессивных сред.
• Укладка производится по выверенным отметкам опорных поверхностей с контролем горизонтальности и проектного положения.
• Монтаж выполняется с использованием строповочных петель, расположенных в торцевых зонах; перестроповка допускается только после надежной фиксации элемента.
• Опирание плиты на несущие конструкции должно обеспечивать равномерное распределение нагрузки без перекосов и точечных контактов.
• Сопряжение плит между собой и с опорами осуществляется через омоноличивание швов бетоном класса не ниже проектного.
• Не допускается повреждение бетона в ребрах и торцах, а также нарушение защитного слоя арматуры при транспортировке и монтаже.
• Для подъема и перемещения плиты используются траверсы, исключающие перегиб петель и неравномерное натяжение строп.

Соблюдение требований к опиранию и омоноличиванию швов гарантирует расчетную несущую способность покрытия и предотвращает появление трещин в эксплуатационный период.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном твердом основании, исключающем просадку и деформацию. В опорных зонах под ребра укладываются деревянные прокладки, расположенные строго по вертикали в каждом ряду. Между штабелями оставляют проходы для осмотра и строповки. Высота штабеля не должна превышать значения, установленного в проекте производства работ, с учетом массы и геометрии изделия.

Транспортирование осуществляется в положении, соответствующем рабочему, с надежным креплением от продольных и поперечных смещений. Запрещается перевозка изделий навалом или с опиранием на слабые кромки. Погрузка и разгрузка производятся с использованием монтажных петель, без рывков и ударов. Перемещение волоком или сбрасывание не допускается.
