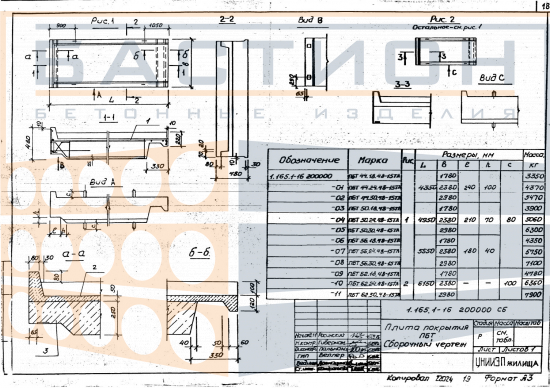

Плита покрытия ребристая ПБТ 50.30.48-15 ТЛ, серия 1.165.1-16

Плита покрытия ребристая ПБТ 50.30.48-15 ТЛ — это железобетонный элемент горизонтальной несущей системы, применяемый для формирования покрытия производственных, складских и общественных зданий. Изделие относится к серии 1.165.1-16, предусматривающей ребристые плиты с продольными и поперечными ребрами, обеспечивающими жесткость и равномерное распределение нагрузок на несущий каркас.

Ребристая конструкция позволяет перекрывать пролеты до 6 метров при относительно небольшом расходе бетона. Плита воспринимает эксплуатационные нагрузки от кровли, снега, оборудования и передает их на стропильные или подстропильные балки, ригели либо фермы. Геометрия изделия (длина 4950 мм, ширина 2980 мм, высота 480 мм) и масса 6300 кг требуют применения грузоподъемной техники при монтаже.

Область применения и технические особенности

Монтаж плиты выполняется на проектное опирание по коротким сторонам (продольные ребра) на несущие элементы каркаса. Глубина опирания, анкеровка и омоноличивание стыков задаются рабочей документацией серии 1.165.1-16. Плита ориентируется ребрами вниз, полка работает как сжатая зона при изгибе.

• Плита предназначена для применения в неотапливаемых и отапливаемых зданиях с сухим и нормальным влажностным режимом при температуре воздуха не ниже минус 40 °C.
• Продольные ребра высотой 480 мм воспринимают основные изгибающие моменты, поперечные ребра обеспечивают устойчивость полки и распределение локальных нагрузок.
• При монтаже необходимо обеспечить проектное положение плиты по отметкам и осям, исключить опирание полкой на несущие элементы.
• Стыки между смежными плитами заполняются бетоном класса не ниже заданного проектом с обязательным вибрированием для обеспечения монолитности диска покрытия.
• Торцевые участки ребер не допускается повреждать при строповке; монтажные петли должны быть исправны и обеспечивать надежный захват.
• Запрещается устанавливать плиту на неподготовленное основание с перекосом или с отклонением глубины опирания менее проектной.
• Для плит данной серии предусмотрено крепление к нижележащим конструкциям сваркой закладных деталей с последующим покрытием антикоррозионным составом.

Указанные требования обеспечивают совместную работу плиты в составе диска покрытия и исключают риск потери устойчивости ребер при эксплуатации.

Правила хранения и транспортировки изделия

Хранение плит осуществляется в горизонтальном положении на ровной твердой площадке, исключающей неравномерную осадку основания. Плиты укладываются в штабеля высотой не более 2,5 м с прокладками из древесины толщиной не менее 50 мм, расположенными строго в опорных зонах (по торцам продольных ребер). Прокладки соседних ярусов располагаются вертикально друг над другом для исключения возникновения изгибающих напряжений.

Транспортировка производится на специализированных платформах с фиксацией изделий от продольных и поперечных смещений. Запрещается перевозка плит навалом, с опиранием на полку или с поврежденными монтажными петлями. Погрузку и разгрузку выполняют с использованием траверс или строп, заводимых за монтажные петли, без ударов и кантовки.
